DiNET™ DAN-RX™ Ricevitore Audio Dante 2 Canali

• Dispositivo con uscite stereo analogiche per reti Dante™
• Uscite bilanciate XLR per connessioni di livello mic o line
• Amplificatore cuffie integrato per il personal monitoring
• Conversione digitale-analogica a 24bit/96kHz

Radial DAN-RX è un terminale digitale-analogico a 24 bit / 96kHz a 2 canali che consente all'utente di inviare audio da una rete Dante™ per la connessione a sistemi audio professionali. Sviluppato da Audinate®, il protoollo Dante è diventato lo standard di distribuzione dell’audio digitale in ambito audio professionale. Utilizzando reti Ethernet standard, tutti i dispositivi Dante collegati possono comunicare e gestire l'audio tra di loro con una latenza molto ridotta. DAN-RX fornisce un modo semplice per prendere un segnale stereo dalla rete Dante e convertirlo in audio analogico per il monitoraggio in qualsiasi posizione senza bisogno di apparecchiature aggiuntive.

DAN-RX ha uscite XLR per il collegamento ad apparecchiature audio professionali bilanciate come gli ingressi microfonici su una scheda di mixaggio o direttamente ad un amplificatore o diffusore attivo. Nelle applicazioni audio in diretta, DAN-RX può essere usato per restituire l'audio sul palco o per indirizzare audio a sistemi PA più piccoli o registratori posizionati in remote room all'interno di un locale. È presente anche un'uscita cuffie da 3,5 mm con controllo di livello per verifiche sull’audio prima di collegarsi al sistema PA o per monitorare localmente con le cuffie, utile in eventi in cui molte persone devono ascoltare con sistemi di monitoraggio personali.

DAN-RX ha convertitori analogici da 24 bit / 96 kHz per una qualità audio eccellente. Collegarsi alla rete Dante è semplice - collegate semplicemente la presa Ethernet a qualsiasi sistema audio in rete utilizzando un cavo standard Cat5e o Cat6. DAN-RX accetterà l’alimentazione Power-over-Ethernet (PoE), ma è incluso anche un adattatore per l'utilizzo quando la PoE non è disponibile. Una volta collegato, DAN-RX apparirà come un dispositivo di uscita a 2 canali nel software del controller Dante e su altri dispositivi abilitati alla rete Dante. DAN-RX è il modo più semplice per convertire un segnale stereo proveniente da Dante in analogico.

DiNET DAN-RX semplifica la distribuzione audio digitale!

Audinate^® è un marchio registrato di Audinate Pty Ltd.
Dante™ è un marchio di fabbrica di Audinate Pty Ltd.

DiNET™ DAN-RX™ Utilizzo & Applicazioni

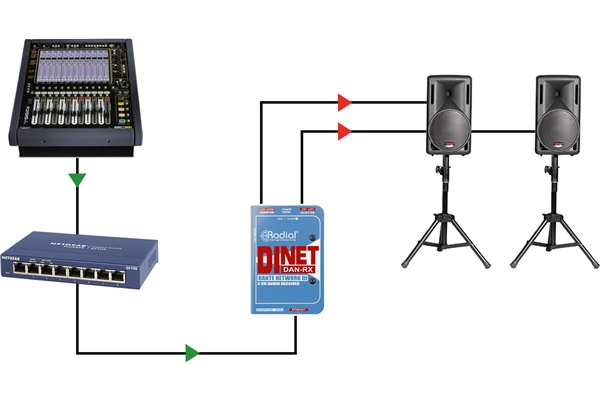

Utilizzo di DAN-RX per collegarsi ad un piccolo sistema PA

Guida rapida per inviare un segnale stereo a piccoli sistemi PA in ambienti affollati o a remote room all'interno di un locale.

Utilizzo di DAN-RX per la distribuzione della stampa

I registratori stampa sono spesso collocati in diverse stanze lontano dall'evento dal vivo. DAN-RX fornisce un modo semplice per inviare l’audio a queste stanze e collegarsi direttamente a un registratore o per alimentare una casella stampa se necessario.

Utilizzo di DAN-RX per il monitoraggio personale

L'uscita dedicata della cuffia su DAN-RX consente l’ utilizzo come sistema di monitoraggio personale. L'ingegnere del suono può creare un mix unico per musicisti, produttori o qualsiasi altro dello staff che necessiti di monitorare un segnale in qualsiasi punto della rete.

Radial DiNET DAN-RX è progettato per integrarsi senza problemi con dispositivi Dante esistenti. Di seguito vengono descritte le impostazioni di base e le connessioni.

Guida rapida

Prima di effettuare qualsiasi collegamento, assicuratevi sempre che gli amplificatori o i diffusori siano disattivati o spenti per proteggere i componenti sensibili dai transienti che possono verificarsi durante l'inserimento o l'accensione dei vari componenti.

Accensione di DAN-RX

PoE

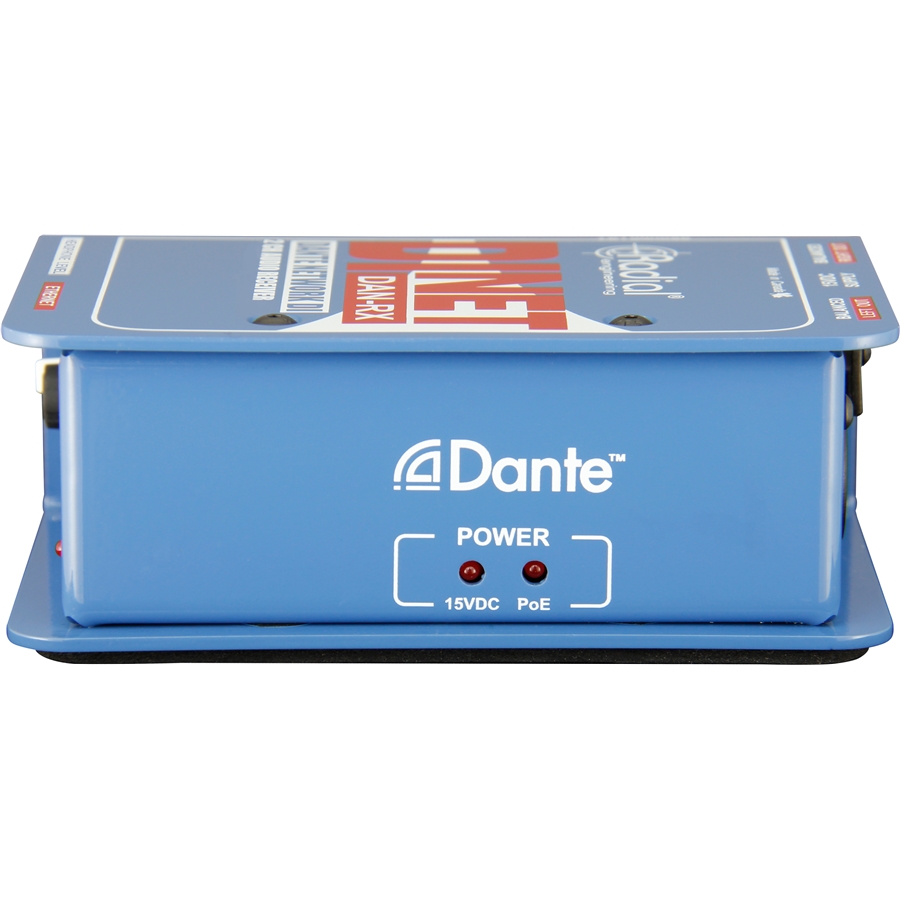

L’alimentazione per DAN-RX può essere fornita tramite ethernet (PoE) da uno switch di rete compatibile con PoE o da un iniettore separato PoE. Una volta che l'alimentazione è disponibile, l'indicatore LED PoE del pannello laterale si accende e DAN-RX è pronto per l'utilizzo.

Alimentazione
L'adattatore da 15VDC incluso viene fornito per l'utilizzo qualora l’alimentazione PoE non fosse disponibile. Una volta collegato il DAN-RX all'interruttore Ethernet, collegate l'adattatore. Il pannello laterale +15VDC si accende e DAN-RX è pronto per l'utilizzo.

Come opzione di backup, DAN-RX è progettato per essere in grado di disporre contemporaneamente dell’alimentazione PoE e dell’adattatore da 15VDC. Se si disattiva l’uno, l'altro mantiene l’alimentazione senza rumori di commutazione.

Collegamento Ethernet

DAN-RX si collega ad uno switch Ethernet con un cavo standard CAT5e o CAT6. Dopo aver collegato lo switch Ethernet a un computer con il software Dante Controller attivo, DAN-RX appare come un dispositivo di ricezione disponibile.

Collegamenti

Collegate due cavi XLR a bassa impedenza standard dalle uscite LEFT e RIGHT agli ingressi del sistema PA o al registratore. Queste uscite XLR sono conformi allo standard AES e sono bilanciate per gestire cavi lunghi fino a 100 metri senza rumore, e sono adatte per collegare DAN-RX a console, preamplificatori e amplificatori di potenza. Il livello del segnale in queste uscite è controllato dalla sorgente di riproduzione audio.

Collegamenti audio per sistemi PA o sistemi di registrazione con cavi bilanciati fino a 100 metri.

AVVERTENZA IMPORTANTE: DAN-RX non richiede alimentazione phantom. DAN-RX è dotato di condensatori di blocco per prevenire danni dalla tensione continua, ma per ottenere risultati ottimali, assicuratevi che l'alimentazione phantom sia disattivata quando lo collegate all'ingresso microfonico di un mixer.

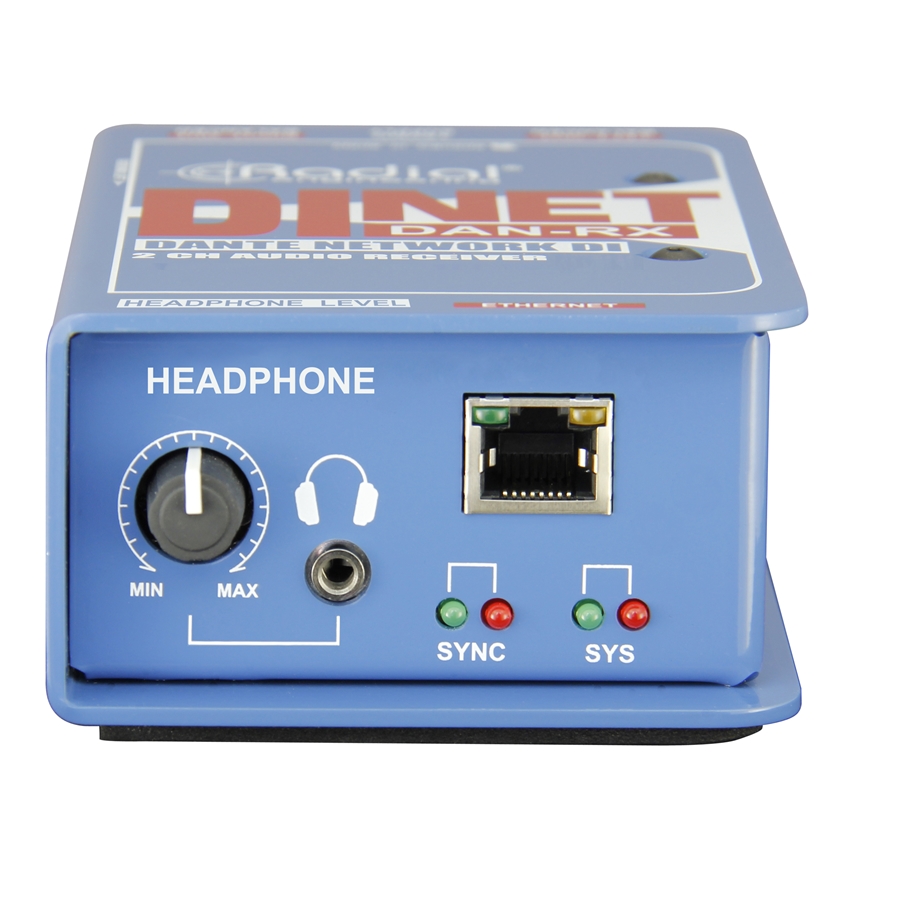

Utilizzo dell'amplificatore per cuffie

DAN-RX ha un'uscita per cuffie stereo dedicata. L'uscita da 3,5 mm (⅛") è progettata per l’utilizzo con auricolari o con cuffie stereo TRS standard cablate con tip (punta) = sinistra, ring (anello) = destra e sleeve = terra. Il controllo del volume su DAN-RX influenza solo l'uscita della cuffia, in quanto è progettato per il monitoraggio oppure per impostare il livello delle uscite XLR.

Attenzione! DAN-RX è progettato per l’uso professionale. L'amplificatore per cuffie è molto potente ed è in grado di sviluppare elevati livelli sonori che potrebbero danneggiare l'udito. Assicuratevi sempre che il controllo del volume sia impostato al minimo (in senso completamente antiorario) quando collegate le cuffie e aumentate lentamente il livello sino ad arrivare ad un volume soddisfacente. Se non è presente alcun segnale, assicuratevi che l'audio venga inviato all'unità tramite il software Dante Controller.

Le cuffie non sono tutte uguali! Partite sempre con il volume a livelli bassi quando attivate le cuffie. Anche se DAN-RX è progettato per funzionare con cuffie di impedenze diverse, il livello di volume può cambiare drasticamente da cuffia a cufia.

Avvertenza per l’utilizzo delle cuffie: Amplificatore molto potente

Come tutti i prodotti in grado di produrre livelli di pressione sonora elevati (SPL), gli utenti devono prestare molta attenzione per evitare danni all'udito dovuti ad una esposizione prolungata. Ciò è particolarmente importante applicato alle cuffie, quando l'ascolto è prolungato con SPL elevata che può causare acufene e portare ad una perdita parziale o totale dell'udito. Tenete presente i limiti di esposizione raccomandati all'interno della vostra giurisdizione e seguiteli rigorosamente. L'utente è consapevole che Radial Engineering Ltd non è responsabile per eventuali effetti sulla salute derivanti dall'utilizzo di questo prodotto ed è totalmente responsabile dell'uso sicuro e corretto di questo prodotto. Per ulteriori dettagli, consultate la Garanzia limitata Radial.
