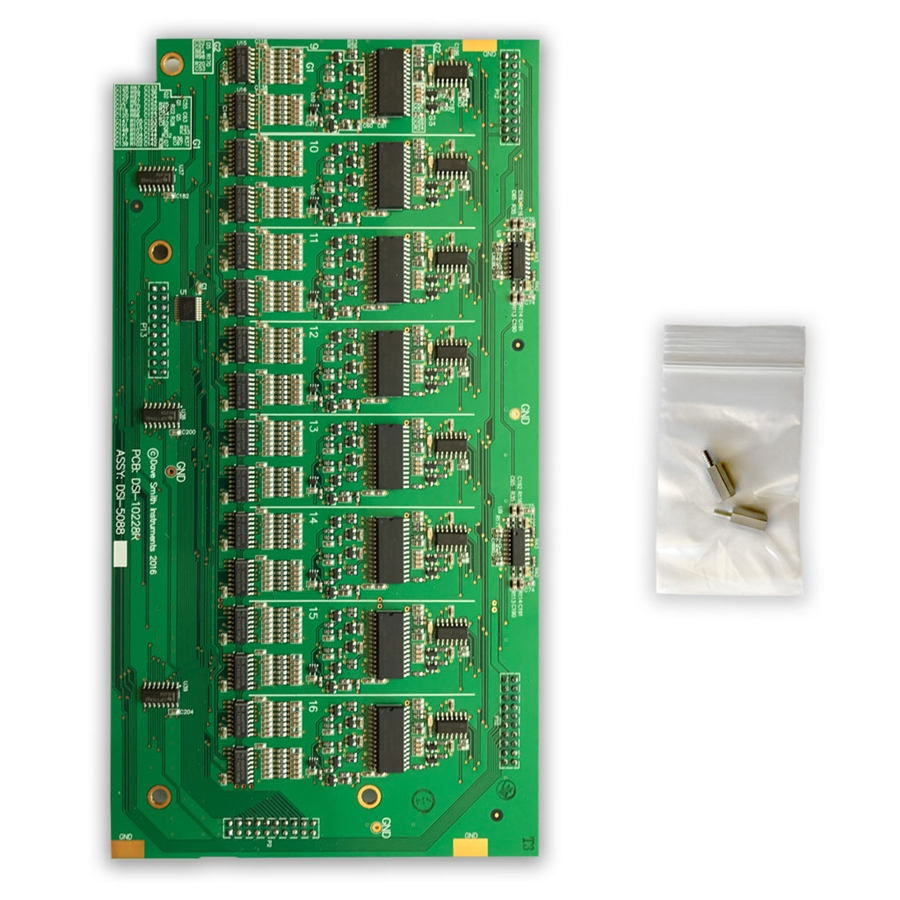

Kit di espansione per il Sequential Prophet Rev2. L'installazione di questa scheda in un Prophet Rev2 a 8 voci espande la polifonia totale a 16 voci, cosicché in modalità Stacked o Split ogni layer sarà in grado di riprodurre ben 8 voci ciascuno. Il montaggio è molto semplice e non richiede nessun tipo di preparazione tecnica.
Istruzioni per l’installazione
Il montaggio di questa scheda è molto semplice, basterà dotarsi di un cacciavite a croce e dell’imbottitura morbida come un asciugamano o del pluribol.
Apertura plancia
1) Innanzitutto, scollega tutti i cavi: alimentazione, MIDI, USB, audio, pedali.
2) Rimuovi le 3 viti da ciascuno dei lati in legno.
3) Estratti i fianchetti in legno, rimuovi la vite rimanente sulle fiancate in metallo.
4) Ora rimuovi le 8 viti sul pannello posteriore.
5) Applica del materiale morbido dietro il Prophet Rev2, come un pannetto, del pluriball, un asciugamano o una coperta.
6) Il pannello superiore è collegato alla scheda madre con un cavo a nastro. Solleva la plancia del Rev2 e appoggiala a faccia in giù sul materiale morbido. Il cavo a nastro non deve essere rimosso.
Installazione della scheda

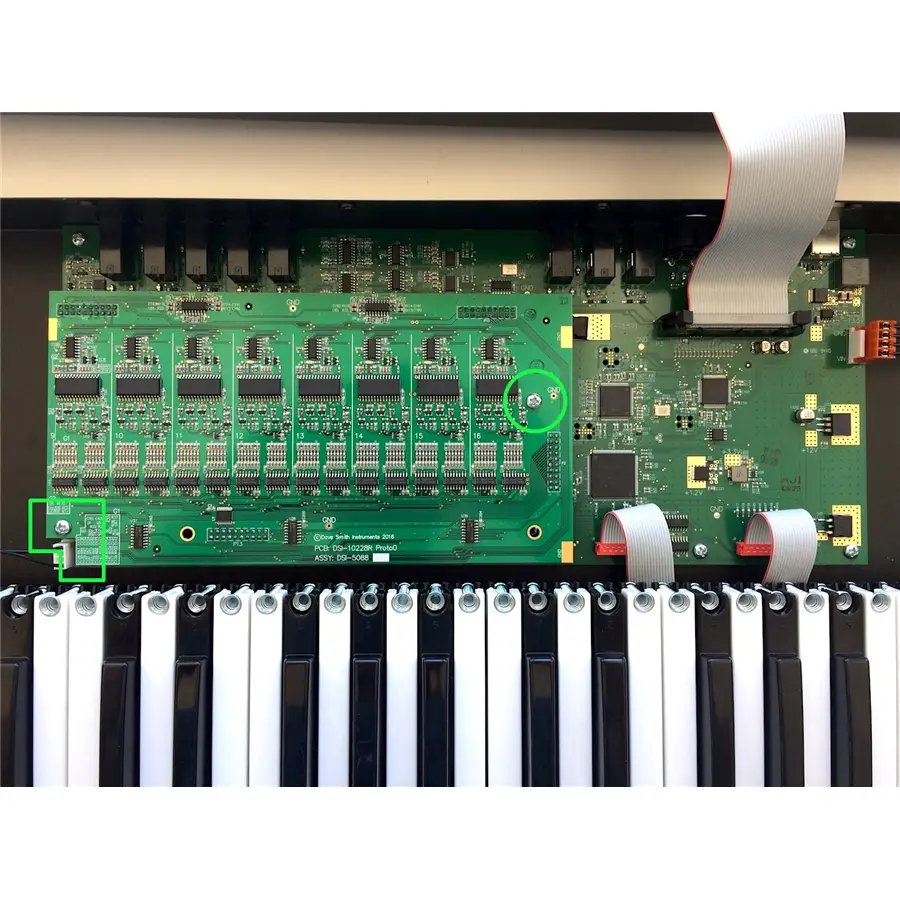

1) La scheda madre Rev2 è posizionata nello scomparto sopra la Keybed. Per installare la scheda di espansione dovremo rimuovere 2 viti dalla scheda madre e sostituirle con i distanziatori inclusi nel kit. Rimuovi la vite nell'angolo in basso a sinistra e quella al centro, sulla destra della scheda madre in prossimità del connettore libero.
2) Utilizzando una chiave a bussola a testa esagonale da 1/4" o una piccola chiave a mezzaluna, procedi ad installare i distanziatori nelle posizioni delle 2 viti appena rimosse. Non appliccare troppa forza.
IMPORTANTE: i distanziatori sono in metallo sottile e possono essere danneggiati se si applicata troppa forza. Maneggiali con estrema cura e delicatezza.
3) Con i distanziatori installati, orienta la scheda di espansione in modo che il ritaglio dell'angolo sia in basso a sinistra. Allinea i 4 connettori sul fondo della scheda di espansione con le 4 rispettive prese nere sulla scheda principale. Premi applicando una forza media la scheda di espansione da 8 voci in modo da metterla in posizione, in particolare in prossimità degli angoli del connettore. Avvita le 2 viti che sono state rimosse nel passaggio 1, per fissare la scheda di espansione.
4) Rimetti in posizione il pannello di controllo sul Sequential Prophet Rev2. Poi, prima del riassemblaggio, collega il cavo di alimentazione e accendi Rev2. Il display dovrebbe riportare la scritta "REV2 16 Voice". Se non visualizzi "16 Voice", spegni lo strumento, torna al passaggio 3 e assicurati che tutti e 4 i connettori sulla scheda di espansione siano allineati correttamente nelle loro prese.
