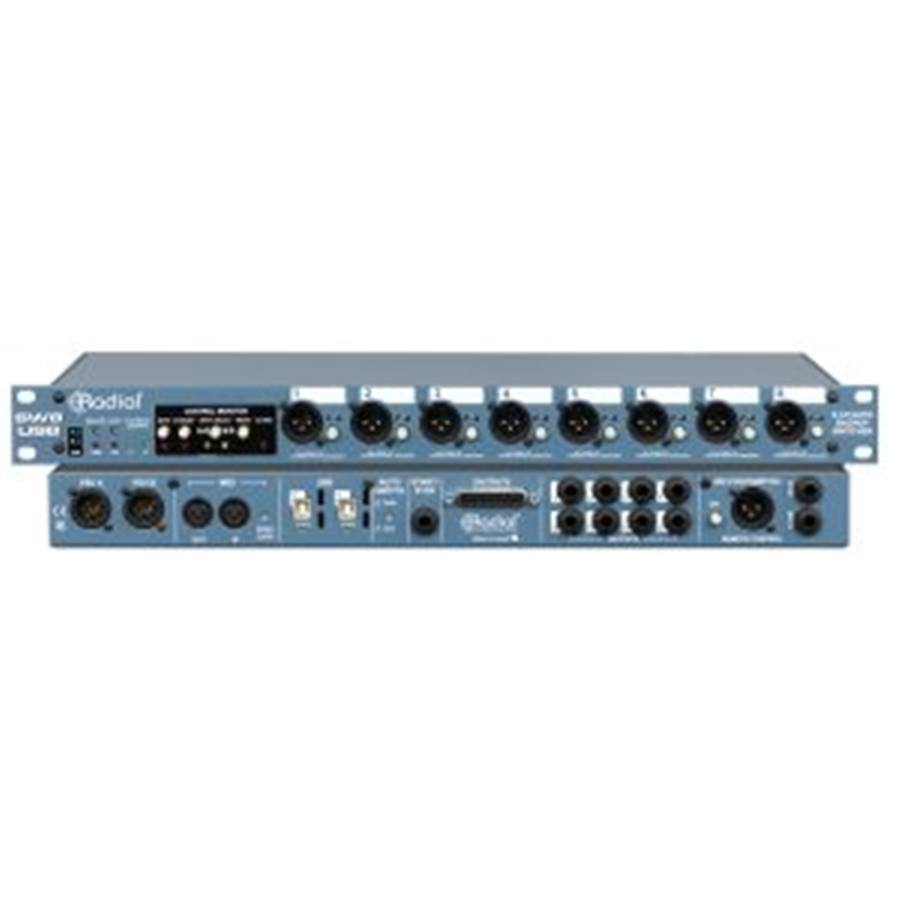

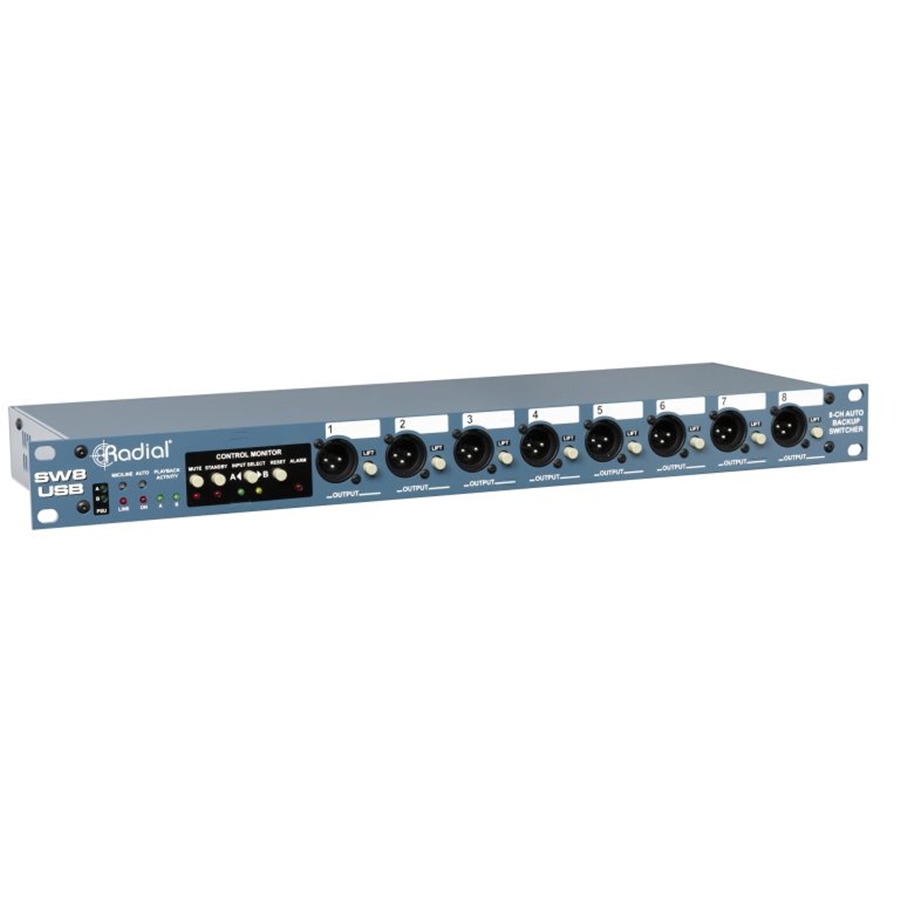

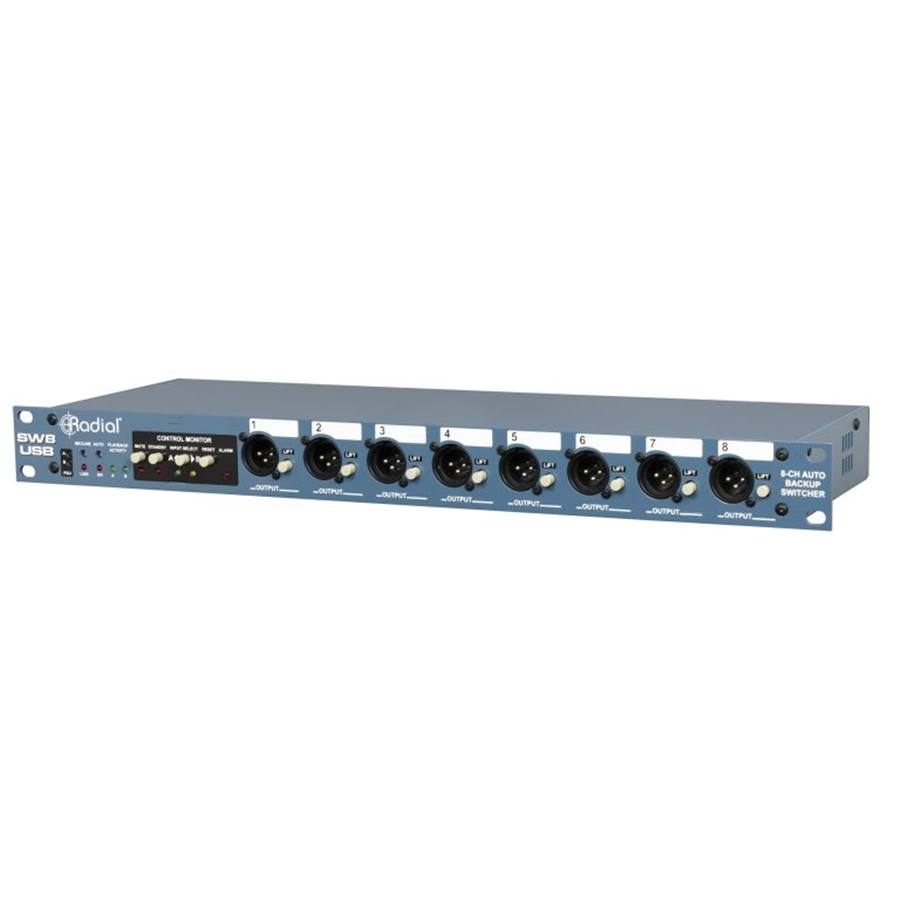

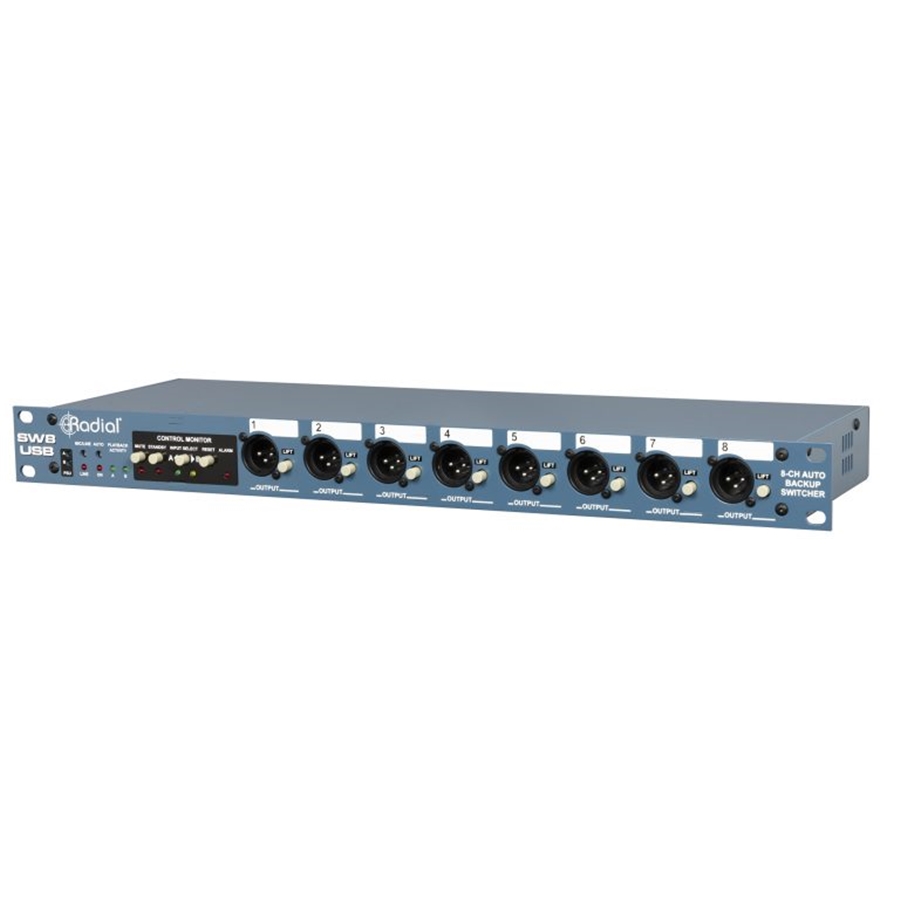

Radial SW8-USB rappresenta la soluzione ideale per i sistemi di riproduzione professionale di basi musicali sul palco tramite sistemi ridondanti basati su Mac. È dotato di doppia interfaccia USB 2 (tipo A), per la connessione diretta sia del computer principale che quello di backup, il sincronismo tra i due avviene tramite MTC (MIDI Time Code). Il sistema commuta tra i due computer in modo immediato e senza drop out percepibili, nel caso siano rilevati errori di trasmissione dati, questo garantisce continuità e tranquillità della performance.

Caratteristiche di rilievo:

• Passaggio fra due sistemi di riproduzione ridondanti
• Due ingressi USB con funzioni di interfacce audio
• Commutazione automatica manuale o continua
• Uscite linea o micro
• Sincronizza entrambi i sistemi di riproduzione tramite MTC

La soluzione integrata per la riproduzione delle basi musicali

SW8-USB è la soluzione ideale per le Performance o gli Show che utilizzano tracce di backing con sistemi di riproduzione ridondanti. Questo strumento infatti, unisce al suo interno due interfacce audio USB ad alte prestazioni, integrate con una funzione di commutazione automatica che rileva eventuali interruzioni e seleziona istantaneamente il computer di Backup. I doppi ingressi USB con convertitori separati a 24 bit / 192 kHz consentono di collegare due computer in tandem, quindi le DAW utilizzate su entrambe le macchine possono connettersi all'interfaccia audio e MIDI di SW8-USB. La sincronizzazione di Start/Stop tra entrambi i computer può avvenire anche tramite MTC (MIDI Time Code), garantendo così il passaggio senza drop out apprezzabili tra le piattaforme di riproduzione.

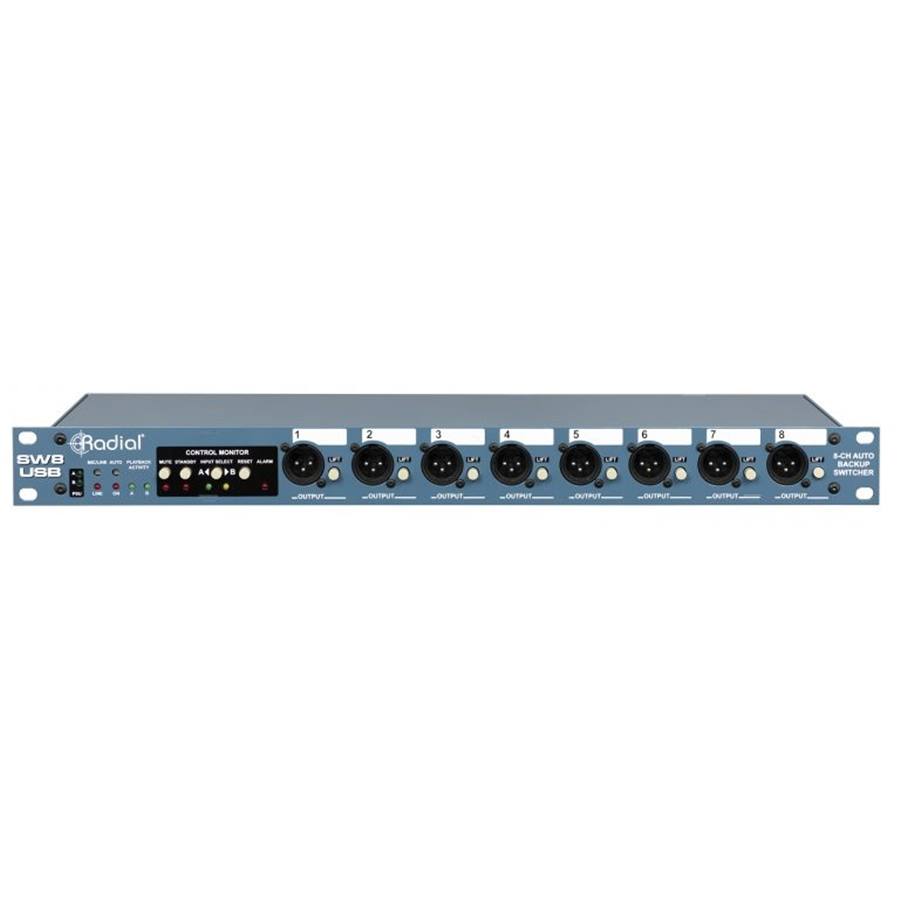

Pannello anteriore

• PSU A/B - I Doppi LED verdi indicano che l'SW8-USB sta ricevendo corrente da ciascun alimentatore. per alimentare SW8-USB è necessaria una sola connessione, l'altra è fornita per ridondanza per supplire ad eventuali mancanze di alimentazione.
• Mic/Line - Seleziona l'impedenza Micro o Linea dalle uscite XLR sul pannello frontale. Quando  impostate su Mic (posizione esterna), anche le uscite XLR sono isolate dal trasformatore per ridurre il rumore proveniente dai Loop di massa.
• Auto - Determina la modalità di commutazione SW8-USB: manuale, controllata dall'utente o automatica, in cui SW8-USB seleziona automaticamente gli ingressi B in caso di rilevamento di un guasto.
• Playback Activity - I doppi LED verdi si illuminano per indicare che SW8-USB sta ricevendo MTC (MIDI Time Code) o segnali audio tramite SPDIF, a seconda dell'impostazione del selettore Auto-Switch Input  sul pannello posteriore dell'unità.
• Mute - Silenzia le uscite analogiche di SW8-USB. Pur mettendo in "Mute" le uscite XLR, il segnale audio passa comunque attraverso le uscite DB25 e TRS sul pannello posteriore
• Standby - Questo interruttore mantiene l'ingresso "A"  di SW8-USB sulla modalità di commutazione automatica, indipendentemente dalla ricezione o mendo del codice MTC o del segnale audio sulla SPDIF. Questa funzione può essere attivata anche in remoto utilizzando l'interruttore a pedale JR-2 opzionale
• Input Select - Seleziona gli ingressi USB attivi. Questo interruttore è disattivato quando SW8-USB è in modalità Auto-Switch
• Reset - L'attivazione di questo interruttore dopo il rilevamento di un errore consente a SW8-USB di tornare agli ingressi A.
• Alarm - Il LED rosso si illumina e lampeggia quando viene rilevato un errore sul computer di riproduzione A, visualizzando che l'SW8-USB è passato alla riproduzione sul computer B
• XLR Outputs - Le uscite analogiche funzionano con impedenza Micro o Linea a seconda dell'impostazione dell'interruttore MIC / LINE.
• Ground Lift - Solleva il pin-1 sull'uscita XLR per aiutare a eliminare rumori e ronzii generati dai Loop di massa

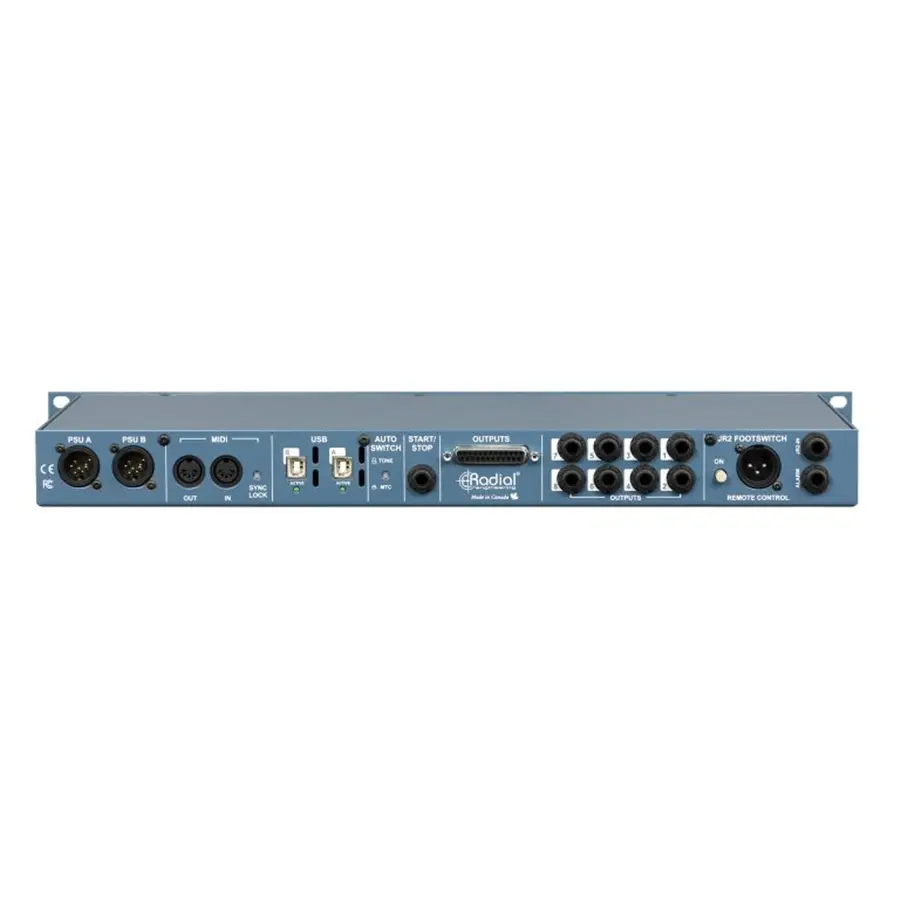

Pannello posteriore

• PSU A & B Inputs - Collegamenti per il blocco degli alimentatori a 4 pin (in dotazione). SW8-USB utilizza alimentatori a commutazione per consentire l'utilizzo facilitato a livello internazionale.
• MIDI In/Out - Consente il passaggio dei messaggi MIDI da e verso il computer sulla connessione USB attiva. Quando SYNC LOCK viene disattivato, il segnale inviato al MIDI IN alimenta contemporaneamente sia il computer primario che quello di backup, consentendo di utilizzare un controller MIDI esterno per attivare contemporaneamente la riproduzione su entrambi i computer.
• Sync Lock - Quando attivato, questo interruttore invia le informazioni MIDI da USB-A a USB-B per consentire la riproduzione sincronizzata tra i due computer. Disattivandolo è possibile attivare la riproduzione contemporaneamente su entrambi i computer utilizzando un controller MIDI esterno.
• USB A & B - Connessioni USB di tipo B per collegare direttamente i computer di riproduzione primari e di backup, su un massimo di otto canali di riproduzione audio analogica. Compatibile solo con Mac OS, con convertitori 192kHz / 24bit.
• Auto-Switch Input - Seleziona se il segnale proveniente da SPDIF o MTC viene utilizzato dagli ingressi del sensore dell'SW8-USB. Il segnale (SPDIF) deve essere usato per la latenza più bassa quando si passa agli ingressi B.
• Start/Stop - La connessione TRS consente di inviare controlli MMC di Start/Stop ai computer di riproduzione. Per questa funzione può anche essere utilizzato un interruttore a pedale con chiusura a contatto Standard come lo JR-1.
• DB25 Outputs - Queste uscite sono sempre attive indipendentemente dall'impostazione dell'interruttore MUTE sul pannello frontale, e seguono il computer principale o di backup insieme alle uscite XLR principali.
• 1/4" TRS Outputs - I jack di uscita bilanciati sono collegati in parallelo con le uscite monitor DB25. Queste uscite hanno impedenza Linea e sono sempre attive indipendentemente dall'impostazione dell'interruttore MUTE sul pannello frontale.
• JR-2 Footswitch Inputs - Le connessioni XLR e 1/4 ”TRS consentono all'interruttore remoto a pedale JR-2 (opzionale) di controllare le funzioni di commutazione e standby dell'SW8-USB. per selezionare computer primario e quello di backup possono anche essere usati pedali standard 1/4 ”TS con chiusura a contatto, e controller MIDI.
• Alarm - Questa connessione 1/4 ”TS può essere utilizzata per attivare un segnale d'avviso esterno al momento in cui viene rilevato un Dropout . Questa uscita può essere utilizzata anche per collegare più SW8-USB tra loro per avere un numero più elevato di canali.

Applicazioni di SW8-USB

Collegamento ai computer di riproduzione ridondanti

SW8-USB si collega direttamente ai computer primari e di backup tramite USB, eliminando la necessità di ulteriori interfacce audio, ingombranti e costose. Collegando le uscite analogiche bilanciate al sistema PA e attivando la modalità di commutazione automatica è possibile passare istantaneamente in caso di errore al sistema di backup senza interruzione della riproduzione delle tracce audio di supporto. Per alternare manualmente gli ingressi o porre lo SW8-USB in Standby tra i brani, può essere utilizzato un interruttore a pedale JR-2 (opzionale).

Collegare più dispositivi SW8-USB per un massimo di 24 canali di riproduzione

È possibile collegare fino a tre unità SW8-USB contemporaneamente, il sistema fornisce così 24 canali di riproduzione ridondante per esigenze ancora maggiori. E' possibile collegare ogni SW8-USB direttamente al computer principale e a quello di backup, e connetterli tutti e tre con cavi TRS in modo che possano commutare simultaneamente.

Collegare più SW8-USB tramite un Hub Thunderbolt

Fino a 3 unità SW8-USB possono essere collegate insieme per un massimo di 24 tracce in riproduzione. Per ottenere questo con una sola connessione a ciascun computer, collegare tutte e tre le unità SW8-USB a un Hub Thunderbolt dalla velocità di trasferimento adeguata affinché le tre le unità funzionino simultaneamente.

Specifiche Tecniche SW8-USB

• Trasformatore: Eclipse ET-DB2
• Risposta in frequenza: 20 Hz-20 Khz (+0,0 dB/-0,5 dB)
• Gamma dinamica: (uscite XLR) 120 dB (uscite monitor) 120 dB
• Distorsione armonica totale: (Uscite a livello di linea XLR) 0,006% a 1 Khz +18 dBu (Uscite a livello Micro XLR) 0,009% a 1 Khz +18 dBu (Uscite monitor) 0,006% a +18 dBu
• Distorsione di intermodulazione: (uscite XLR) 0,0002% a +18 dBu (uscite monitor) 0,0002% a +18 dBu
• Impedenza di uscita: (uscite XLR) 150 Ohm (uscite monitor) 150 Ohm
• Rapporto di reiezione modalità comune: (uscite a livello di linea XLR) -98 dB (uscite a livello di microfono XLR) -90 dB (uscite monitor) -98 dB
• Rumore: (uscite XLR) -120 dB (uscite monitor) -120 dB
• Rumore di commutazione: -90dBu
• Frequenza di campionamento 44.1, 48, 88.2, 96, 176.4, 192
• Frequenze di campionamento supportate: 44.1, 48, 88.2, 96, 176.4, 192
• Profondità bit: 16 bit, 24 bit
• Latenza D/A: 7,4 ms a 96 kHz, 4,6 ms a 192 kHz
• Latenza di commutazione: 3 ms (quando si utilizza il tono tramite SPDIF)
• Uscita massima: (uscite XLR) +18 dBu a 0 DBFS (uscite monitor) +18 dBu a 0 DBFS

Caratteristiche

• Ground Lift, interruttore a pedale remoto
• Connettori di ingresso: 2 x USB 2.0 di tipo B
• Connettori di uscita: XLR-F, TRS, DB25
• Extra: I/O MIDI, doppia alimentazione, interruttore a pedale remoto (opzionale)

Generale

• Dimensioni (L x L x P): 44,5 cm x 15,25 cm x 4,5 cm (17,5 x 6 x 1,75 pollici)
• Peso: 9,2 libbre (4,2 kg)
• Alimentazione: da 100 V a 240 V, blocco XLR a 4 pin
• Condizioni per l'uso: solo in luoghi asciutti tra 5°C e 40°C
