Radial Stage Bug SB-5 è una direct box stereo compatta progettata per amplificare attraverso un sistema PA il segnale proveniente da computer portatili, tablet e altri prodotti audio di consumo.
StageBug™ SB-5 DI per Laptop è una Direct Box stereo compatta progettata per amplificare attraverso un sistema PA il segnale audio di computer portatili, tablet e altri prodotti consumer, è integrato il cavo di collegamento da 1.5m con con gancio laterale, possiede un trasformatore per eliminare il rumore, non richiede alimentazione.
Caratteristiche di rilievo
- Cavo integrato da 1,5 m con gancio laterale
- Trasformatore di isolamento per eliminare il rumore
- Plug & play facile da usare - non richiede alimentazione

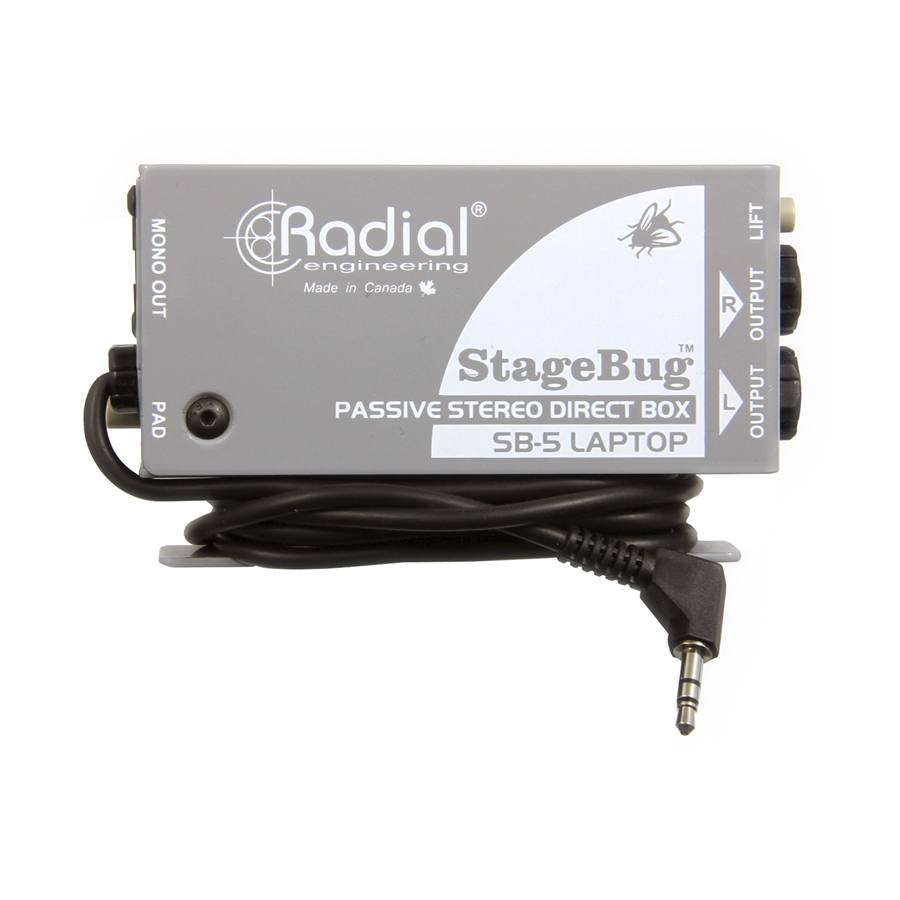

Il dispositivo è composto da un cavo di ingresso flessibile integrato, lungo 1,5 m, con un connettore stereo standard da 3,5 mm che permette il collegamento ad una uscita cuffia. Il cavo è fissato tramite un morsetto e, quando non viene utilizzato, può essere avvolto comodamente al gancio laterale. In questo modo non è necessario trovare un cavo per collegare l’unità al dispositivo e si facilità l’implementazione in ambienti di lavoro con ritmi veloci. All'interno, il segnale stereo sbilanciato viene inviato ad una coppia di trasformatori personalizzati e bilanciato per l’utilizzo con cavi lunghi - fino a 100 metri - senza rumore. I trasformatori, inoltre, isolano il computer dal sistema PA contribuendo ad eliminare ronzii e rumori causati dai loop di terra. È presente anche un interruttore Ground lift per ridurre ulteriormente la contaminazione della terra.
È disponibile una serie di connettori di uscita tra cui un set stereo di jack TRS da ¼" per il funzionamento stereo o una uscita XLR che somma automaticamente in mono il segnale di sinistra e di destra per ridurre l’utilizzo di canali sul sistema PA e rendere l'installazione più facile in situazioni in cui non è richiesta una riproduzione stereo. Un PAD di ingresso -15dB riduce la sensibilità permettendo di collegare il dispositivo a sorgenti estremamente potenti senza distorsione. Queste caratteristiche si combinano per rendere SB-5 il kit DI perfetto per il tecnico AV, il media manager o il musicista in tour con il computer.
StageBug SB-5™ - Applicazioni
Utilizzare SB-5 con un computer
Collegate l'uscita cuffie del computer direttamente al dispositivo Stage Bug SB-5 per avere prestazioni silenziose in ogni situazione. Il gancio passacavo laterale consente di riporre l’unità con facilità senza perdere mai il cavo!
Utilizzare SB-5 con un tablet
SB-5 è la direct box ideale quando è necessario il massimo della portabilità. Collegate il vostro iPad o tablet Galaxy a SB-5 con il cavo da 3,5 mm integrato e sommate in mono attraverso l'uscita XLR.
Utilizzare SB-5 con un iPhone
Dovete riprodurre basi in stereo? Con Stage Bug SB-5 è facile! Basta collegare l’uscita cuffie del lettore musicale portatile a SB-5 e inviare il segnale stereo bilanciato al PA.
Utilizzo di StageBug SB-5 ™
Di seguito descriviamo come utilizzare SB-5 con un classico computer laptop, un cellulare, un tablet, un computer desktop o un lettore CD portatile. Per maggiori informazioni vi consigliamo di scaricare il manuale gratuito cliccando sull'icona a sinistra
Panoramica
Stage Bug SB-5 è una direct box stereo passiva progettata specificamente per interfacciare il vostro computer portatile, tablet, smartphone o lettore musicale a sistemi audio professionali. L’utilizzo di SB-5 consente di ridurre il rumore e permette di utilizzare cavi molto lunghi e migliorare la qualità del suono abbinando correttamente l'impedenza e il livello del vostro dispositivo mobile con il PA o il sistema di registrazione. La direct box Stagebug SB-5 è passiva al 100% e non ha bisogno di batterie o alimentatori di corrente per funzionare: plug & play!
Collegamenti
Prima di effettuare i collegamenti, azzerate sempre i livelli audio o spegnete il PA, per eliminare i transienti d’accensione che possono danneggiare componenti sensibili come i tweeter.
Ingresso di linea Stereo per dispositivi portatili:
SB-5 ha un mini cavo da 3,5 millimetri fisso che può essere collegato ad una uscita di linea stereo o all’uscita cuffie del vostro dispositivo mobile. Svolgete il cavo di ingresso dal supporto laterale e collegatelo all'uscita del dispositivo mobile. Il connettore da 3,5 mm è cablato tip-sinistra, ring-destra e sleeve-terra.
StageBug SB-5 vi offre numerosi formati di uscita:
- Collegamento Stereo
La traccia audio sorgente sarà probabilmente stereo, perciò SB-5 gestisce il segnale con due connettori TRS da ." cablati seguendo la convenzione AES: Tip (+), Ring (-) e Sleeve (terra). Il collegamento all’ingresso del preamplificatore microfonico del mixer avviene usando un cavo TRS standard o un cavo TRS/XLR in base al tipo di connettore disponibile.
- Collegamento Mono
In molti casi un’uscita mono è, in realtà, preferibile ad una stereo, per esempio quando in una sala riunioni il pubblico è disposto in un'ampia stanza ed è possibile ascoltare solo l'audio proveniente da un diffusore (L’eventuale effetto stereo verrebbe percepito solo dagli ascoltatori al centro della stanza). SB-5 è dotata di un’uscita XLR mono che somma automaticamente insieme il segnale sinistro e destro. (Soluzione utile anche in caso di scarsa disponibilità di canali).
Utilizzo del Ground lift
A volte, quando si collega il dispositivo al PA tramite la direct box SB-5 ci si può imbattere in rumori come ronzii e disturbi causati da loop di massa. Se avvertite rumore dopo il collegamento, provate a utilizzare l'interruttore Ground Lift. Le uscite del dispositivo SB-5 sono isolate da trasformatori e premendo l'interruttore LIFT il segnale di terra tra SB-5 e il sistema PA viene disconnesso interrompendo il loop di massa ed eliminando il rumore.
Utilizzo del PAD per evitare distorsioni
I dispositivi con livelli di uscita elevati, come lettori portatili e MP3, possono sovraccaricare il preamplificatore microfonico del mixer e causare distorsioni nel PA. SB-5 è dotata di un interruttore PAD -15dB che consente di utilizzare tali dispositivi senza distorsione. Spesso, il suono migliore può essere ottenuto attivando il PAD e impostando il volume del dispositivo al massimo. Regolate il gain del preamplificatore microfonico in modo da adattarlo correttamente. Per ottenere il miglior audio dai dispositivi mobili, assicuratevi che le batterie siano completamente cariche o che il dispositivo portatile sia alimentato con un adattatore AC. Un livello basso della batteria può avere gravi ripercussioni sulla qualità del suono dei dispositivi mobili ed essere causa di distorsione.
Specifiche Tecniche di StageBug SB-5
- Tipo di circuito audio Passivo
- Numero di Canali 2 canali in ingresso, uscita mono o stereo
- Risposta in frequenza 20 Hz – 20 kHz +/- 1dB
- Gamma dinamica 100 dB
- Ingresso massimo +20 dBu
- Distorsione armonica totale 0.01% a 1 kHz
- Deviazione di Fase 2° a 100Hz
- Impedenza di ingresso 40 kOhm, sbilanciati
- Impedenza di uscita 2.8 kOhm
Caratteristiche
- Trasformatore Custom
- Pad in ingresso -10 dB
- Interruttori Filtro passa alto, Polarità, Ground Lift
- Somma automatica Somma di Left + Right verso l’uscita XLR-M mono
- Ground Lift Sgancia il Pin-1 sull’uscita TRS ¼”
- Connettore XLR Standard AED (pin-2 caldo)
- Connettore in ingresso 3.5 mm (1/8”) integrato al cavo da 1.5 mt
- Connettore in uscita TRS stereo ¼”, somma XLR-M
Generale
- Alimentazione Passiva, alimentazione non richiesta
- Costruzione Acciaio
- Finitura Smalto cotto
- Dimensioni L x P x H 114 x 47 x 34 mm
- Peso 0.25 Kg
Frequently asked questions
SB-5 è progettata per funzionare con segnali bufferizzati pre-compressi, come quelli prodotti da CD e altri formati registrati. Gli strumenti possono essere gestiti meglio collegandoli a direct box con una sensibilità di ingresso e una gamma dinamica idonea, come SB-1 o SB2.
Radial ProAV2 è una direct box progettata per gestire computer e dispositivi di livello consumer assieme a strumenti con un ampio range dinamico, come un pianoforte digitale. SB-5 è stata progettata per i file audio pre-compressi. ProAV2 ha maggiori opzioni di connessione che la rendono più flessibile, ovviamente ad un costo più elevato.
Sì. È sufficiente aprire SB-5, sbloccare il fermacavo con un piccolo cacciavite e liberare il cavo. Dissaldate la saldatura e saldate il nuovo cavo. Abbiamo reso accessibili i punti di saldatura per semplificare la sostituzione.
No. Quando si lavora con segnali come l'uscita di un computer, il segnale è già bufferizzato e quindi attivo. Gestire un segnale bufferizzato con un'interfaccia bufferizzata attiva spesso non ha alcun vantaggio.
No, SB-5 non è uno splitter. Collegando le uscite TRS, l'uscita mono XLR si spegne automaticamente.
