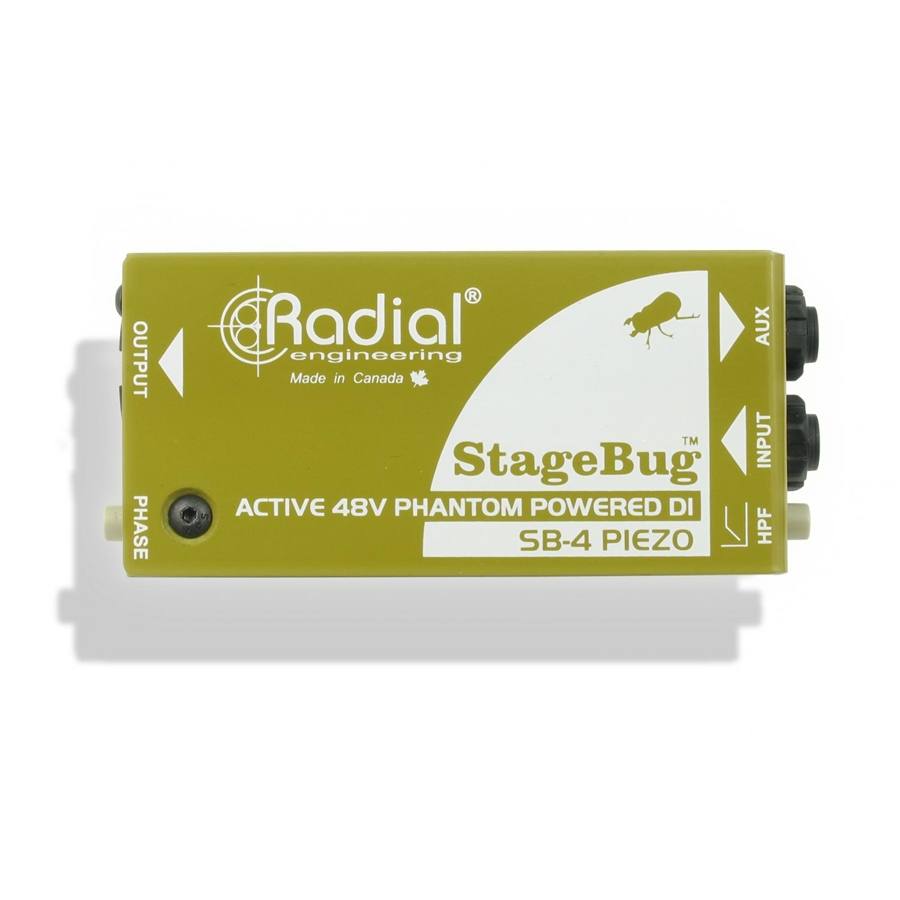

Radial StageBug SB-4 è una direct box attiva compatta ottimizzata per l'utilizzo con trasduttori piezoelettrici. Consente di collegare un violino, dobro, mandolino, violoncello, contrabbasso e altri strumenti amplificati usando un piezo senza compromettere la risposta timbrica o la frequenza.
StageBug™ SB-4 DI è una Direct Box attiva compatta ottimizzata per l'utilizzo con trasduttori piezoelettrici. Consente di collegare un violino, dobro, mandolino, violoncello, contrabbasso e altri strumenti amplificati usando un piezo senza compromettere la risposta timbrica o la frequenza.
Caratteristiche di rilievo
- DI Attiva otttimizzata per trasduttori piezo
- Attenua i picchi ed elimina gli stridii
- Filtro passa-alto per eliminare la risonanza
- Ultracompatta, si trasporta nella custodia della chitarra
Il partner ideale per gli strumenti con traduttori piezoelettrici
L’unità dispone di un ingresso da ¼" per il pick-up dello strumento. A differenza delle classiche direct box con un’impedenza di ingresso di 1meg ohm, SB-4 dispone di una elevata impedenza di 5meg ohm che smussa quei fastidiosi picchi complici di dare ai piezo una cattiva fama. L'impedenza superiore amplia la risposta in frequenza assicurando un suono più naturale e piacevole. Il circuito attivo esegue la conversione high-to-low dell’impedenza e bilancia il segnale consentendo l'utilizzo di cavi fino a 100 metri senza perdite, con linearità eccellente e bassa distorsione su tutta la gamma audio.
Controllo del feedback sul palco
SB-4 è dotata di un filtro passa-alto e di un interruttore per l’inversione della polarità di 180°, per eliminare il feedback sul palco. Il filtro passa alto elimina l’eccessivo bottom-end e riduce la risonanza che può causare fastidiose vibrazioni del top dello strumento. L’inversione di polarità di 180° aiuta a ridurre gli hot-spot acustici sul palco, cambiando la relazione di fase tra il sistema PA e l’acustica ambientale che a determinate frequenze si combinano creando picchi. Invertendo la polarità, si elimina il picco acustico senza ricorrere ad una pesante equalizzazione che, in genere, compromette il timbro naturale dello strumento. Le connessioni includono una uscita AUX per un amplificatore sul palco più una uscita XLR standard per alimentare il PA. L’alimentazione a 48V viene presa dalla console, eliminando così la necessità di batterie o alimentazioni esterne. Collegate, accendete l'alimentazione Phantom e siete pronti per suonare! Queste caratteristiche, combinate con le dimensioni compatte, rendono StageBug SB-4 la direct box ideale per gli orchestrali, musicisti blue grass e quartetti d'archi pop che necessitano di volume durante i concerti.
StageBug SB-4™ - Applicazioni
Utilizzare SB-4 con una chitarra classica
Collegate il vostro pickup piezo direttamente a StageBug SB-4 per ottenere il miglior suono. Non è richiesto alcun preamplificatore! Attivate il filtro passa-basso per eliminare le risonanze e sarete pronti per suonare. SB-4 bilancia il segnale per l’utilizzo di cavi lunghi e smussa i picchi di una chitarra da concerto dal suono molto naturale!
Utilizzare SB-4 con un dobro
Utilizzate SB-4 con un piezo applicato al vostro Resonator per catturare il suono unico del corpo dello strumento. Collegate l'uscita AUX OUT ad un amplificatore sul palco, poi inviate il segnale al PA. SB-4 contribuirà ad eliminare lo stridio nelle frequenze medie e i picchi di frequenza che spesso costringono il tecnico del suono ad abbassare il vostro volume nel mix.
Utilizzare SB-4 con un contrabbasso
Viaggiare con un contrabbasso è costoso, perciò è fondamentale ridurre le dimensioni dell’attrezzatura. Il super compatto SB-4 collega il pick-up piezo al PA senza la necessità di un preamplificatore. SB-4 offre bassi più profondi ed un top-end più naturale, migliorando notevolmente il timbro proveniente dal PA.
Utilizzo di StageBug SB-4 ™
Radial StageBug SB-4 è stata progettata per un utilizzo plug & play. Di seguito descriviamo come utilizzare il vostro SB-4 Piezo con un PA standard ed un sistema di registrazione. Vi consigliamo di scaricare il manuale gratuito cliccando sull'icona a sinistra.
Panoramica
La direct box SB-4 è stata progettata specificatamente per strumenti con piezo: chitarre acustiche, contrabbassi, violini e chitarre classiche. L'intento di SB-4 è quello di bypassare qualsiasi elettronica (buffer audio) collegando il piezo direttamente alla direct box e inviando il segnale direttamente al canale di ingresso microfonico di un sistema PA.
Collegamenti
Prima di effettuare qualsiasi collegamento, assicuratevi che tutti i livelli audio siano azzerati o che l’apparecchiatura sia spenta. Questo aiuterà a evitare transienti di collegamento che potrebbero danneggiare le apparecchiature più sensibili, come i tweeter.

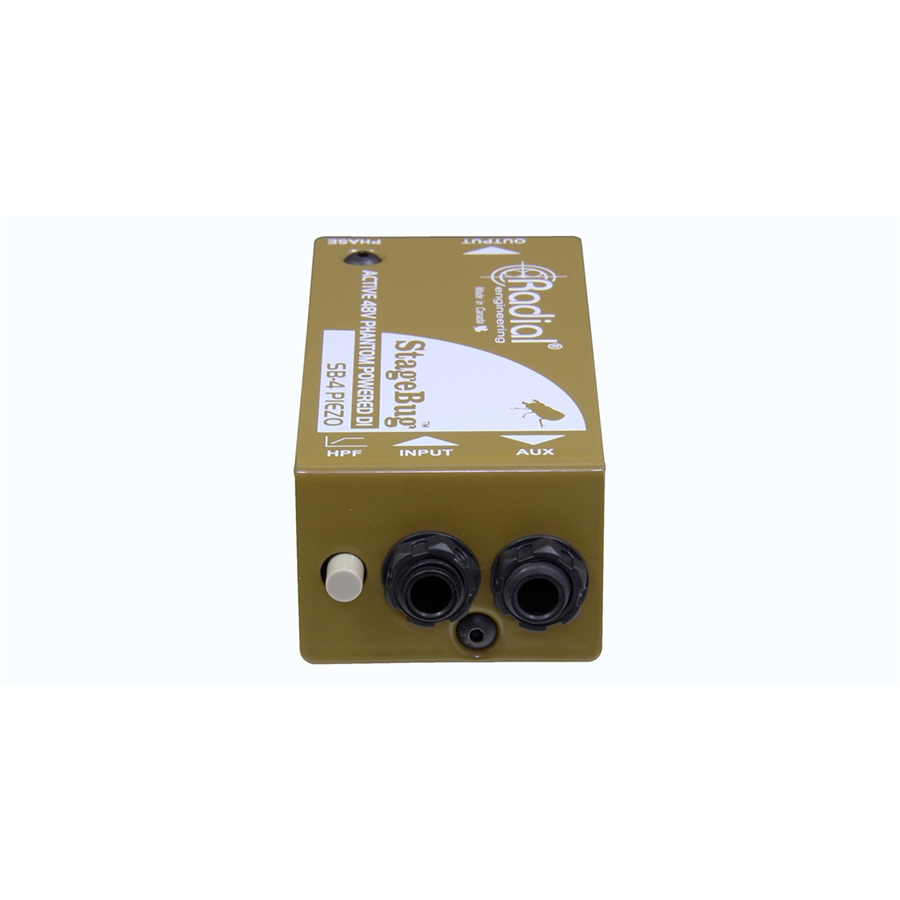

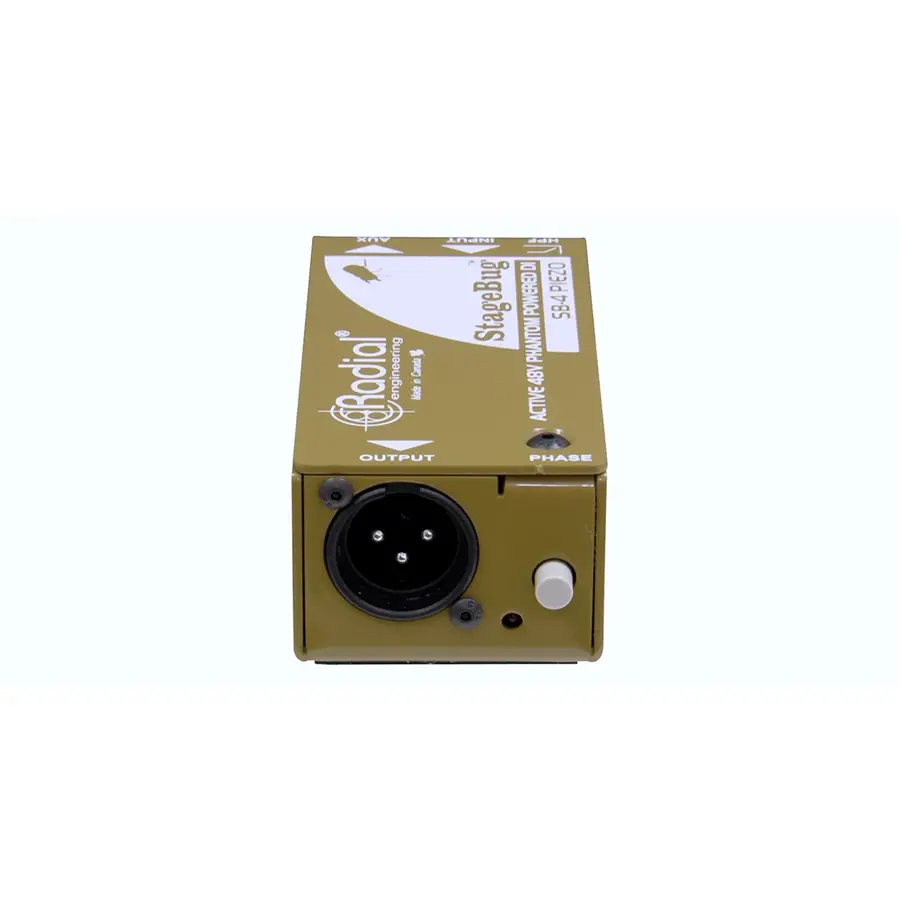

SB-4 Piezo è dotata di due prese jack da ¼" e un XLR. La presa jack di ingresso da ¼" viene utilizzata per collegare lo strumento e la presa AUX da ¼" può alimentare il vostro amplificatore sul palco o un accordatore elettronico. L'uscita bilanciata XLR viene utilizzata per il collegamento al sistema PA o ad un sistema di registrazione.
SB-4 è alimentata con la Phantom + 48V generata dal vostro mixer. Un LED rosso collocato accanto al jack XLR indica quando SB-4 è alimentata. Dopo aver collegato SB-4 verificate il LED dell’alimentazione Phantom. Se è illuminato potete suonare. Se il LED rosso non è illuminato accendete l'alimentazione Phantom sul mixer. Una volta connesso, ruotate lentamente i livelli fino ad un livello di ascolto confortevole. Vi consigliamo di provare a bassi volumi per evitare transienti di connessione che possono danneggiare i componenti in caso di collegamenti errati.
Utilizzo del filtro passa-alto
Quando si amplifica uno strumento attraverso un sistema PA, è possibile imbattersi spesso nel feedback di risonanza a bassa frequenza, dovuto solitamente alle basse frequenze del sistema PA che fanno vibrare lo strumento. Il filtro passa alto è essenzialmente un interruttore taglia-bassi che riduce le basse frequenze nell'uscita dello strumento. In caso di risonanza delle basse frequenze, premete l’interruttore verso l'interno per attivare il filtro. Riducendo le basse frequenze otterrete un suono più nitido, facilitando l’ascolto dello strumento nel mix.
Utilizzo della inversione di polarità di 180°
Un'altra causa di feedback è la risonanza causata dall’interazione fra l’acustica ambientale e il sistema PA. Accade che certe frequenze basse possono allinearsi con l'eco causando il problema noto come “modalità Room”. Le frequenze possono amplificarsi o annullarsi l’un l’altra in base alla fase. Invertendo la polarità, spesso è possibile eliminare il feedback di risonanza. Premete l’interruttore e verificate i risultati in un determinato ambiente.
Riduzione del rumore causato dal loop di massa
Ad alcuni artisti piace avere un amplificatore sul palco, oltre al PA e al monitor. StageBug SB-4 Piezo ha un'uscita Thru utilizzabile per un amplificatore o un accordatore. Utilizzando StageBug SB-4 con un amplificatore da palco, è possibile a volte avvertire rumori e ronzii causati dai loop di massa. I loop di massa si verificano quando la messa a terra audio e la terra elettrica sono in conflitto. Un interruttore Ground lift ad accesso laterale eliminerà il rumore. Se sentite rumori o ronzii, premete semplicemente l'interruttore Ground lift.
Specifiche Tecniche di StageBug SB-4
- Tipo di circuito audio Ottimizzato per trasduttori piezoelettrici
- Risposta in frequenza 20 Hz – 20 kHz
- Distorsione armonica totale <0.006%
- Gamma dinamica 100 dB
- Impedenza d’ingresso 5 megaOhm
- Ingresso massimo +4 dBu
- Gain +2 dB
- Impedenza di uscita 330 kOhm
- Rumore in ingresso -101 dBu
- Rumore di fondo -97 dBu
- Distorsione di intermodulazione <0.01%
- Deviazione di Fase: 10° a 50 Hz
Caratteristiche
- Interruttori Filtro passa alto, Polarità, Ground Lift
- Filtro passa alto 150 Hz
- Pendenza del filtro 6 dB / Ottava
- Ingresso ¼” strumentale ottimizzato per microfoni piezo
- Uscita Aux ¼” per collegare l’amplificatore, effetti esterni o l’accordatore
- Uscita Bilanciata Pin 1 ground, Pin 2 (+), Pin 3 (-)
- Inversione di polarità 180°
Generale
- Alimentazione Phantom 48V
- Costruzione Acciaio
- Finitura Smalto cotto
- Dimensioni LxPxH 114x47x34mm
- Peso 0.25Kg
Frequently asked questions
Sì, ma occorre un alimentatore Phantom esterno come ad esempio Radial SB-48. Basta utilizzare l'uscita THRU (Aux) per inviare il segnale al vostro amplificatore da palco. SB-4 corregge l'impedenza per il pick-up fornendovi un grande suono!
Sì. L’uscita ausiliaria è bufferizzata per gestire un pedale senza influenzare l'ingresso ottimizzato del piezo.
No. StageBug SB-4 si alimenta con la Phantom 48V che si trova comunemente in tutti i sistemi PA. Attivate l'alimentazione Phantom sul mixer e SB-4 si accende automaticamente una volta collegato.
L'alimentazione Phantom è in genere di 48 volt con corrente da 5 a 10 milliampere. SB4 (come tutti i prodotti Radial) è progettata per funzionare all'interno di questa gamma. L'assorbimento vero e proprio è 4 mA. Suona come il vostro amplificatore TA ed è più che sufficiente!
No. Il dispositivo può essere alimentato solo con la Phantom 48V.
No. In caso di inutilizzo StageBug4 rimane inattivo.
Sono molto simili. L’ingresso di SB-1 è configurata per chitarre e bassi acustici attivi e passivi, mentre SB-4 è configurata per piezo. In caso di necessità possono essere scambiati, ma non suoneranno così bene come quando vengono utilizzati per il loro scopo designato.
Sì. Potreste trovare il timbro un po' brillante a causa dell’elevata impedenza di ingresso. Se utilizzate un basso attivo, assicuratevi di mantenere basso il vostro livello per evitare il sovraccarico dell'ingresso più sensibile di SB-4.
Sì. Anche se i pickup magnetici non richiedono una impedenza di ingresso alta come un piezo, funzioneranno benissimo. Potreste trovare il suono più brillante, ma questo è facilmente compensabile dal mixer.
Sull’ingresso, cercate di mantenere il cavo dello strumento il più corto possibile, per eliminare il rumore causato dalle onde di induzione e radio. È preferibile non eccedere i 6 metri. Per quanto riguarda l’uscita che va al mixer PA, è possibile gestire cavi lunghi 100 metri senza problemi. Questo è quello che fanno le DI box!
Sì. Le chitarre vintage non perdono il loro valore grazie alla combinazione fra 'connettore strap-pin' e piezo interno. Questo set-up funziona benissimo con una SB-4. Il vostro rivenditore di fiducia avrà sicuramente un tecnico in grado di aiutarvi con questa installazione. Inoltre non c'è bisogno di una batteria all'interno della chitarra!
In genere sì ... ma SB-4 si avvale di un sistema Ground lift virtuale che consente alla corrente continua a 48 volt di passare eliminando il 95% del rumore.
