PRODOTTO FUORI PRODUZIONE

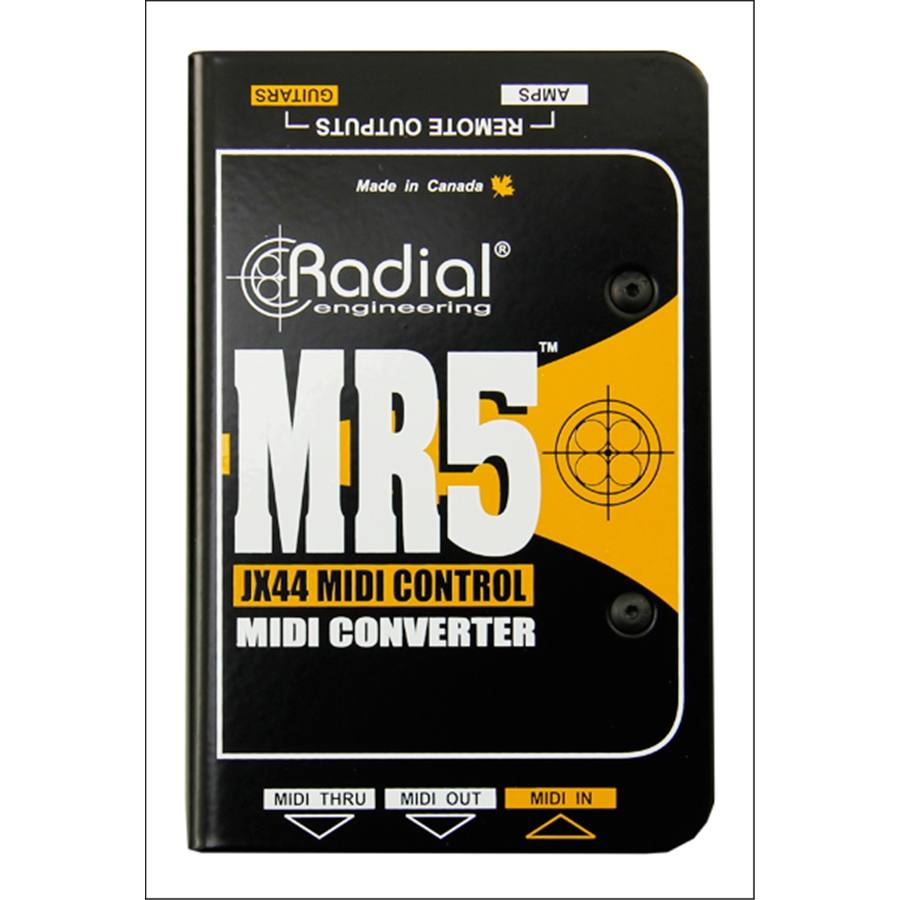

Radial MR5 è un traduttore di segnale MIDI che consente di utilizzare un controller MIDI per gestire i dispositivi JX44, JX42 e altri prodotti Radial che utilizzano la pedaliera JR5. Equipaggiato con prese MIDI IN, OUT e THRU, MR5 converte il flusso dei dati MIDI provenienti dal controller in un formato dati utilizzato da JR5.
MR5 Midi
- Interfaccia MIDI per il controllo del flusso dati ai dispositivi JX44 & JX42
- Collegamenti con cavo standard a 5 poli alle prese MIDI IN e THRU
- Due uscite XLR per controllare gli switch per amplificatore e chitarra
- Interruttore DIP per configurare canale, program o control change
Radial MR5 è un traduttore di segnale MIDI che consente di utilizzare un controller MIDI per gestire i dispositivi JX44, JX42 e altri prodotti Radial che utilizzano la pedaliera JR5. Equipaggiato con prese MIDI IN, OUT e THRU, MR5 converte il flusso dei dati MIDI provenienti dal controller in un formato dati utilizzato da JR5. Questo viene poi inviato al dispositivo Radial ricevente tramite prese XLR per controllare a distanza ingressi attivi, uscite o altre funzioni accessibili da remoto.
MR5 può essere configurato su uno qualsiasi dei 16 canali MIDI standard o utilizzato in modalità Omni per rispondere a tutti i canali MIDI contemporaneamente. La selezione degli strumenti su JX44 o JX42 può essere controllata da messaggi MIDI Control Change mentre la selezione dell'amplificatore su JX44 può essere controllata tramite messaggi MIDI Control Change, MIDI Program Change o entrambi simultaneamente. MR5 può essere utilizzato in combinazione con JR5: in tal modo il musicista può ancora usufruire dello stage remote mentre MR5 riceve messaggi di controllo da un sequencer o pedale di controllo, o da traccia MIDI in background da un software.
MR5 è facile da integrare in qualsiasi setup MIDI. Un interruttore DIP laterale a 8 posizioni consente di configurare le impostazioni MIDI in base alle proprie esigenze, mentre un interruttore di ripristino laterale permette di recuperare le impostazioni originali. Cavi standard XLR collegano MR5 agli ingressi JR5 sui vari prodotti Radial, mentre altri dispositivi MIDI dovranno essere collegati tramite cavi DIN a 5 poli standard. Poiché il prodotto Radial ospite accende automaticamente MR5, non è richiesto alcun alimentatore esterno.
Radial MR5 ... un modo semplice per far diventare MIDI il vostro setup di switcher Radial!
MR5™: Utilizzo & Applicazioni

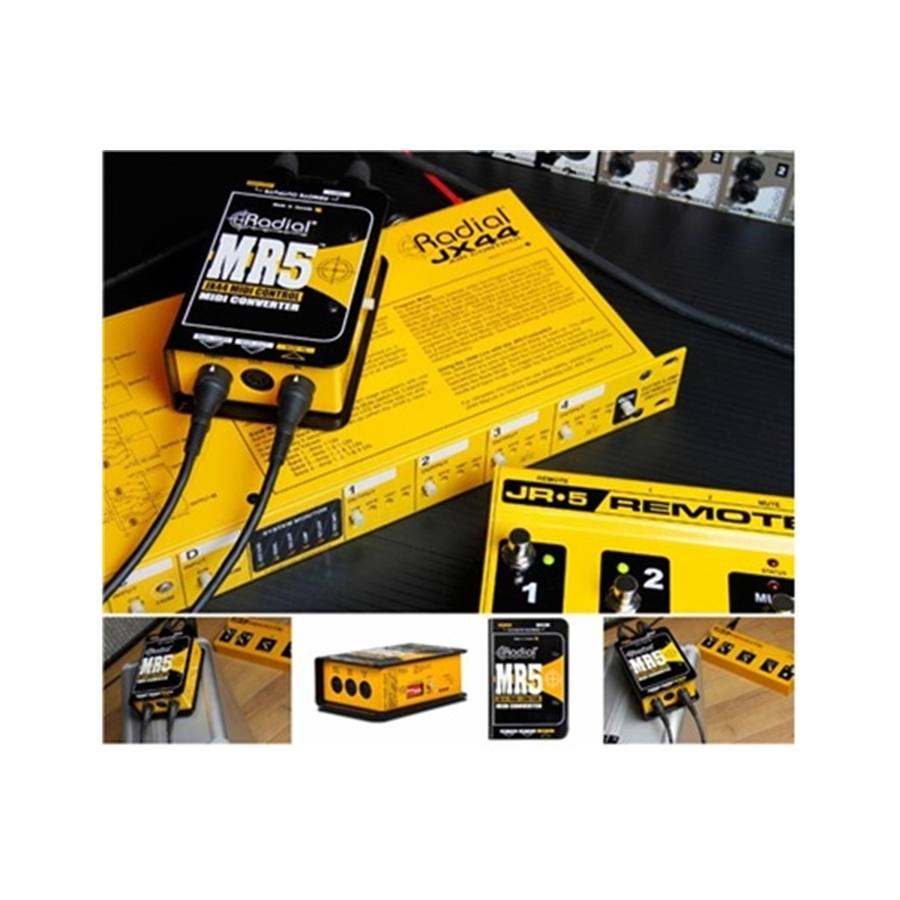

Utilizzo di Ground Control™ con MR5 & JX44
Controllando JX44 con un Ground Control o qualsiasi altra pedaliera MIDI, si elimina la necessità di avere pedali extra sul palco, poichè Ground Control gestice facilmente amplificatori o strumenti in base alle diverse esigenze.
Utilizzo di un sequencer software con MR5 & JX44
È possibile utilizzare un sequencer MIDI su computer per inviare Control Change a JX44 e gestire automaticamente gli amplificatori per tutta la durata della performance. È sufficiente far avanzare gli step della sequenza per ogni canzone.
Utilizzo del sequencer per controllare la gestione degli strumenti su JX42
È possibile utilizzare un sequencer dedicato per inviare messaggi MIDI Control Change e gestire automaticamente la selezione degli strumenti su JX42: è molto utile per i polistrumentisti che effettuano numerosi e rapidi cambiamenti sul palco.
Panoramica
Radial MR5™ è un dispositivo che prende i dati MIDI in uscita da un controller e li converte per l’utilizzo con un dispositivo Radial che impiega la pedaliera JR5.

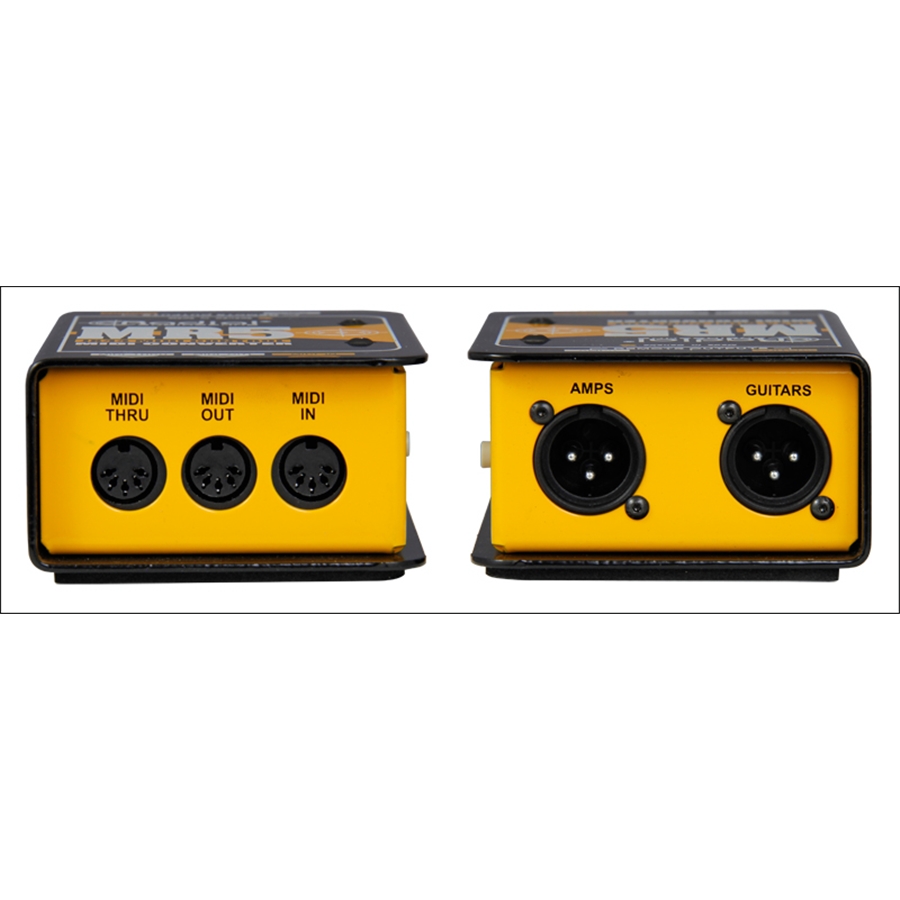

Collegamenti
Collegate l’uscita MIDI del vostro controller o pedaliera all’ingresso di MR5 usando un cavo MIDI standard a 5 poli. È possibile collegare in serie altri dispositivi MIDI attraverso il connettore MIDI THRU di MR5.
Collegate le uscite XLR di MR5 agli ingressi JR5 degli switch JX44, JX42 o qualsiasi altro dispositivo Radial che utilizza la pedaliera JR5. MR5 è dotato di uscite XLR dedicate 'Amps' e 'Guitars’. Non è richiesta alcuna alimentazione: MR5 è alimentato dal dispositivo Radial controllato.
Per utilizzare una pedaliera JR5 insieme con MR5, collegate semplicemente un connettore XLR della pedaliera JR5 a MR5 e l’altro all’ingresso JR5 sul vostro dispositivo Radial. Il pedale ora sarà in linea con MR5 e il vostro dispositivo Radial risponderà ai comandi di entrambi.
MR5 può essere utilizzato per controllare i dispositivi JX44 e JX42, ma è possibile impiegarlo anche in combinazione con il remote control JR5. In questo modo si ha il proprio remote control sul palco ed è possibile inviare messaggi di controllo tramite MR5 a JX44 o JX42 da un sequencer MIDI, da una pedaliera MIDI, o tramite una riproduzione MIDI (traccia MIDI proveniente da un software in background). Tutto ciò assicura grande flessibilità durante i concerti live grazie alla possibilità di utilizzare il remote control JR5 come opzione, aumentando e aggiungendo funzionalità extra per un sistema JR5 - JX42 - JX44 completo.

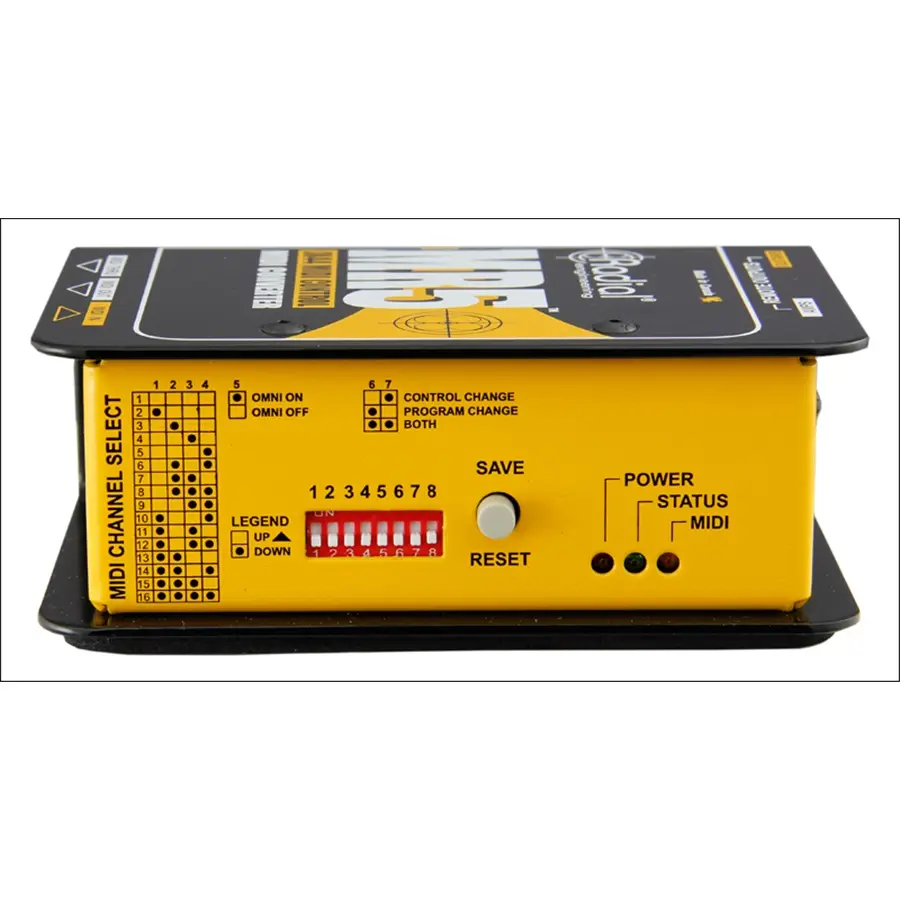

Setup MIDI
È possibile effettuare la configurazione MIDI di MR5 tramite gli 8 interruttori DIP presenti sul pannello laterale. È possibile configurare MR5 per rispondere a un canale MIDI (1-16), o, in modalità OMNI, per rispondere ai messaggi inviati su tutti i canali MIDI contemporaneamente. Una volta posizionati gli interruttori come desiderato, premete il pulsante SAVE / RESET sul pannello laterale per impostare la configurazione, altrimenti le modifiche non avranno effetto. Trovate maggiori dettagli in merito agli interruttori DIP nel manuale.
Modalità OMNI
La modalità OMNI consente a MR5 di rispondere ai program e control change su qualsiasi canale MIDI (1-16). Impostare MR5 su un canale specifico è utile quando vengono collegati più dispositivi MIDI, in modo che ognuno risponda solo ai messaggi inviati al canale assegnato. In alcune apparecchiature MIDI la modalità predefinita è OMNI, quindi è importante controllare le configurazioni sul dispositivo e re-impostarle, se necessario.
LED
Il pannello laterale è dotato di indicatori LED che mostrano lo stato di MR5. Il LED di alimentazione indica che MR5 è alimentato dal dispositivo Radial tramite la connessione JR5. Lo STATUS LED (Led di Stato) si illumina quando un segnale MIDI viene trasmesso a MR5. L'indicatore MIDI mostra quando un dispositivo MIDI è collegato a MR5.
Frequently asked questions
Alcuni pedali MIDI (per esempio Yamaha MFC10) inviano un comando off quando si rilascia il pedale. Sarà necessario programmare il pedale per gestire messaggi on / off. In questo modo alla vostra prima pressione attiverete la selezione dello strumento (o amp) e alla seconda pressione lo disattiverete. Controllate il manuale del pedale MIDI per ulteriori informazioni.
No. La selezione dello strumento da MR5 è impostata per rispondere solo a messaggi control change. Gli amplificatori si selezionano utilizzando messaggi program change.
Qualsiasi dispositivo MIDI in grado di inviare messaggi di program e control change.
Perché il MIDI non trasporta l’audio, quindi, attraverso i canali audio, non viene trasmesso alcun rumore.
È possibile collegare in serie fino a 16 dispositivi su una singola linea MIDI.
Sì, se il software è in grado di inviare messaggi MIDI di program e control change, è possibile selezionare automaticamente gli strumenti e gli amplificatori al momento opportuno nel corso di una canzone.
Dopo ogni modifica apportata agli interruttori Dip è necessario premere il pulsante 'Reset / Save' presente sul lato del dispositivo MR5.
No. Attraverso MR5 è possibile solo selezionare gli strumenti su JX42.
Se utilizzate una pedaliera MIDI (come Ground Control) nel vostro setup, o se volete automatizzare la selezione del vostro amplificatore o strumento usando un sequencer, MR5 può sostituire la pedaliera JR5.
Il Control Change (CC) è un valore che va da 0 a 127 che permette a controlli hardware come fader e manopole di inviare messaggi dettagliati per effettuare modifiche e adattamenti di volume, intonazione o qualsiasi altra funzione che richiede un controllo dettagliato.
La presa MIDI OUT presente su MR5 per ora non è attiva.
Più canali vi premettono di collegare in serie più dispositivi MIDI e gestirli indipendentemente uno dall'altro.
OMNI significa che il dispositivo MIDI risponderà a tutti i messaggi, indipendentemente dal canale di provenienza.
MIDI (Musical Instrument Digital Interface) è un protocollo che permette agli strumenti elettronici ed ai dispositivi di controllo di comunicare tra loro. MIDI non è l'audio, ma piuttosto un modo di inviare messaggi On / Off ad apparecchiature diverse. Questi messaggi potrebbero essere singole note o pitch bend provenienti da tastiere, messaggi di controllo per drum machine, funzioni play / pausa su dispositivi di registrazione o comandi di switching. MIDI può essere interpretato e letto da molti dispositivi hardware e software.
Molti chitarristi usano pedaliere o sequencer MIDI per apportare modifiche durante la performance. MR5 permette a questi musicisti di integrare lo switch JX44 nelle loro configurazioni attuali, senza la necessità di pedaliera aggiuntiva.
No, MR5 è alimentato dall'ingresso JR5 del dispositivo Radial collegato
