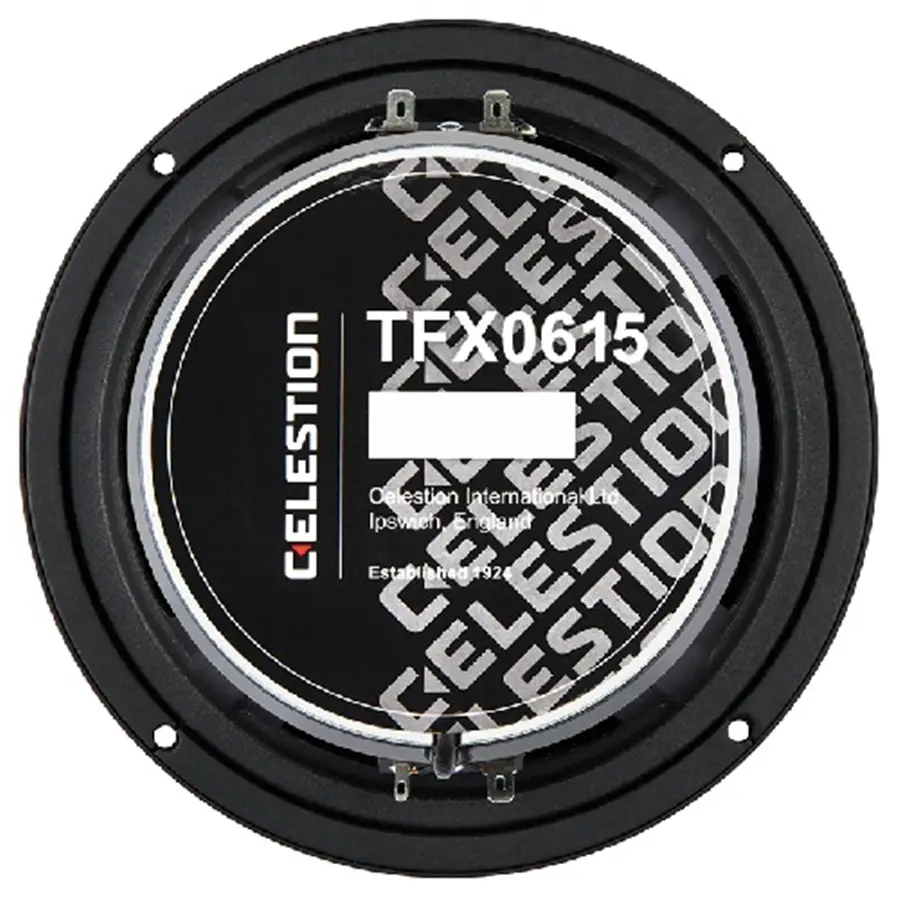

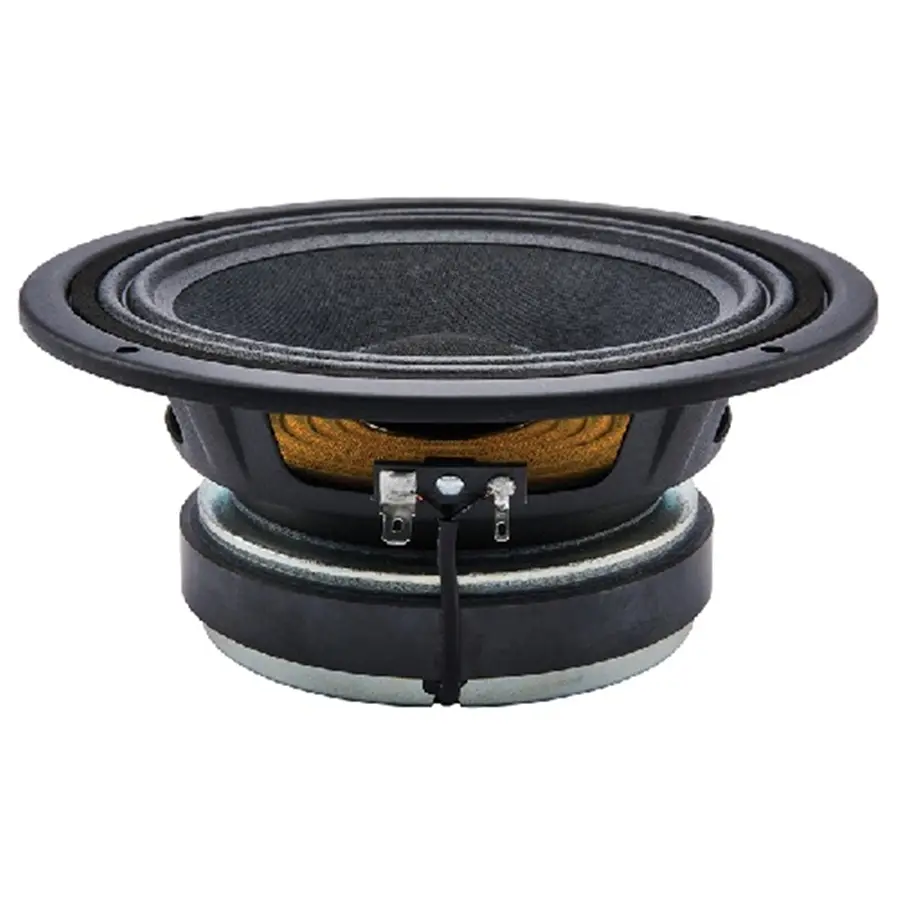

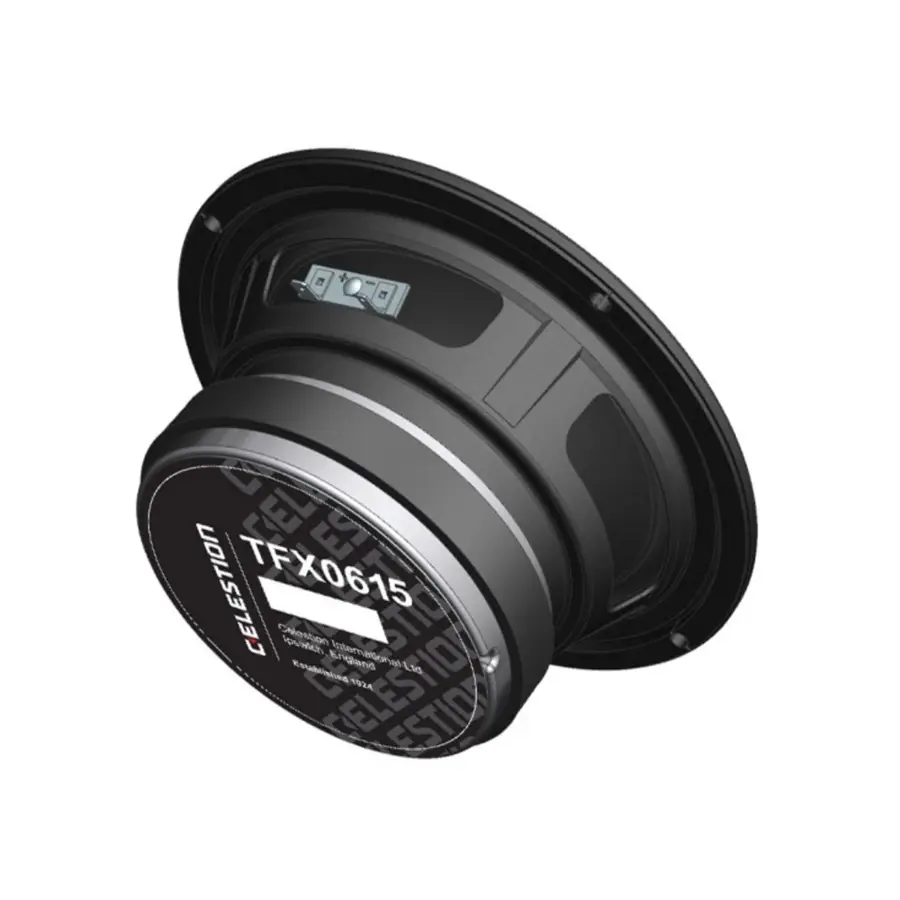

Celestion TFX0615 è uno speaker coassiale con magnete in ferrite e telaio in acciaio stampato. Diametro 6", potenza nominale 150 Watt, impedenza 8 Ohm, bobina da 1.5" e sensibilità 94 dB.

Caratteristiche del Celestion TFX0615

• tweeter a cupola in seta
• guida d'onda HF integrata
• copertura HF nominale di 110°

Specifiche Generali

• Diametro nominale: 165 mm / 6,5 pollici
• Potenza nominale: 150 W
• Potenza nominale continua: 300 W
• Impedenza nominale: 8 Ω
• Sensibilità: 94 dB
• Gamma di frequenza: 100-6000 Hz
• Tipo di telaio: Acciaio stampato
• Tipo di magnete: Ferrite
• Peso del magnete: 0,81 kg / 23 oz
• Diametro bobina mobile: 38 mm / 1,5 pollici
• Materiale bobina mobile: Rame tondo
• Materiale supporto: Poliimmide
• Materiale cono: Carta rinforzata con Kevlar
• Materiale bordo: Rivestito in tessuto
• Sospensione: Singola
• Altezza gap (Hg): 6 mm / 0,24 pollici
• Altezza avvolgimento VC (Hvc): 13,5 mm / 0,53 pollici

Parametri di Thiele-Small

• D: 140mm/5.51in
• Fs: 96.8Hz
• Mms: 12.62g/0.45oz
• Qms: 3.038
• Qes: 0.429
• Qts: 0.376
• Re: 5.39ohm
• Vas: 7.18l/0.25ft3
• BI: 9.82Tm
• Cms: 0.21mm/N
• Rms: 2.53kg/s
• Le (at 1kHz): 0.46mH

Specifiche Aggiuntive HF

• Potenza nominale: 10 W
• Potenza nominale continua: 20 W
• Impedenza nominale: 8 ohm
• Sensibilità: 98 dB
• Gamma di frequenza: 1700-20.000 Hz
• Crossover minimo consigliato 12 dB/ottava: 2200 Hz
• Diametro bobina mobile: 25 mm / 1 pollice
• Tipo di magnete: Neodimio
• Materiale diaframma: Seta
• Materiale bordo: Seta

Informazioni di Montaggio

• Diametro totale: 178 mm / 7 pollici
• Profondità totale: 75,5 mm / 3 pollici
• Diametro del foro: 145 mm / 5,7 pollici
• Dimensioni del foro di montaggio: 4 mm / 0,16 pollici Ø
• Numero di fori di montaggio: 4
• PCD del foro di montaggio: 168,5 mm / 6,63 pollici
• Peso unitario: 4,6 libbre / 2,1 kg

Note

• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
• Potenza calcolata sull'impedenza minima. Altoparlante testato in aria libera.
• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
• Potenza calcolata sull'impedenza minima.
• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.
• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.
