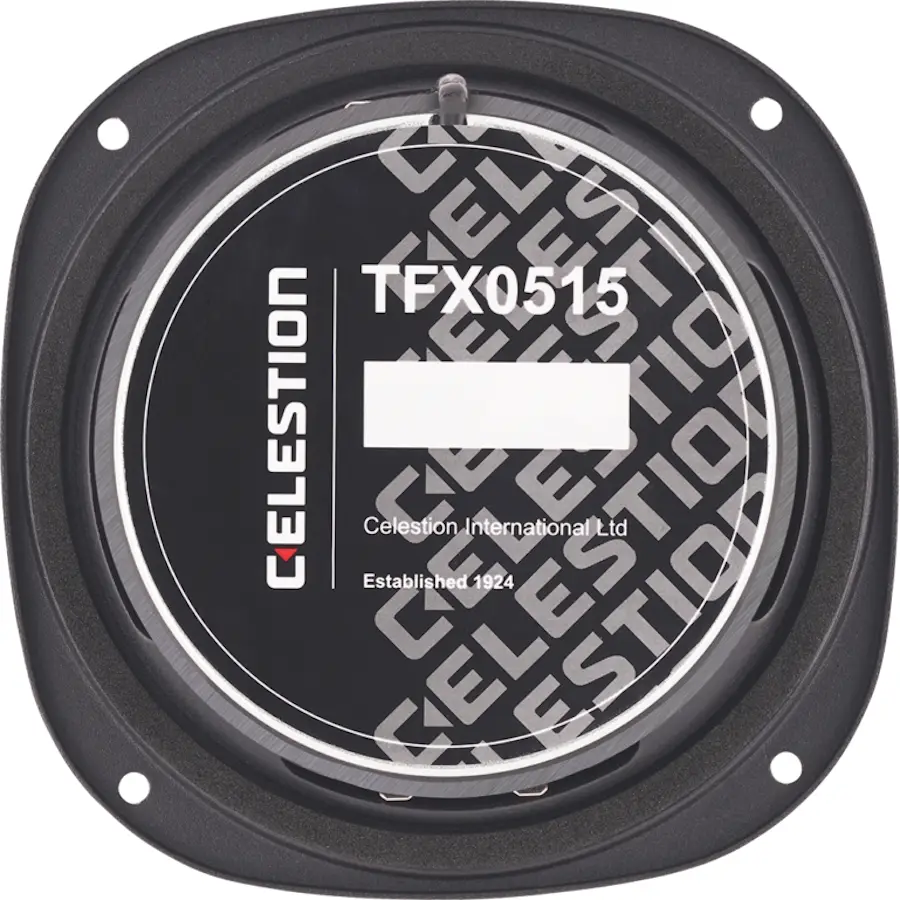

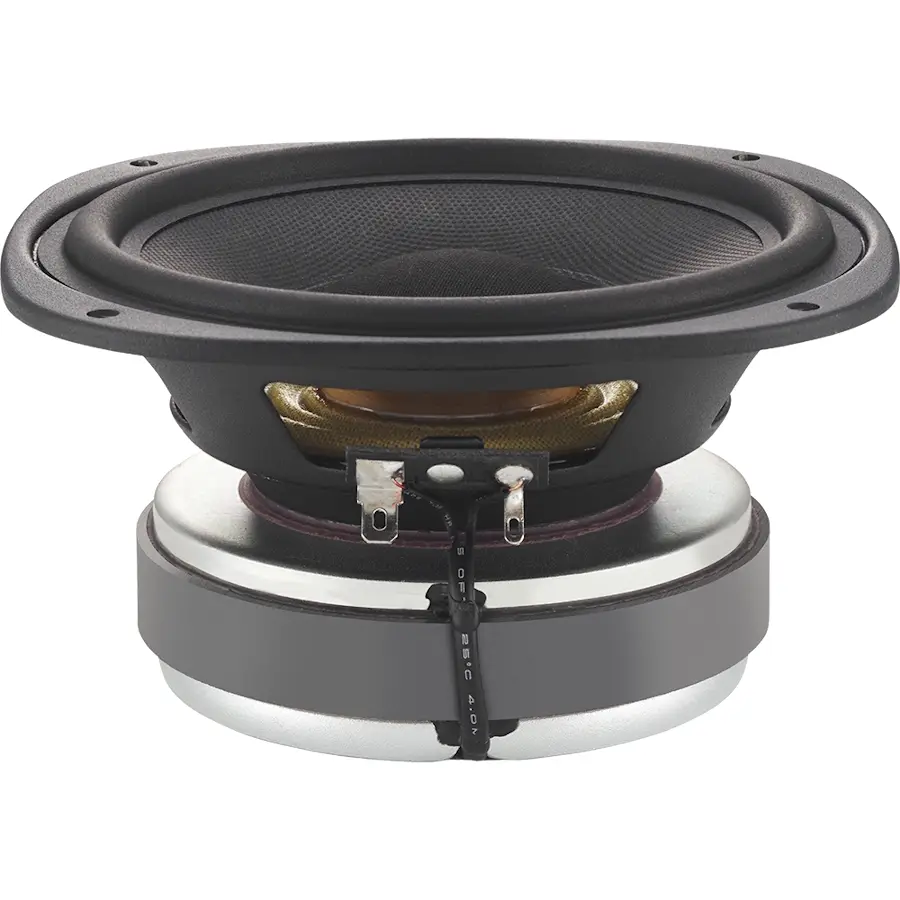

Celestion TFX0515 è uno speaker coassiale con magnete in ferrite e telaio in acciaio stampato. Diametro 5", potenza nominale 150 Watt, impedenza 8 Ohm, bobina da 1.5" e sensibilità 89 dB.

Caratteristiche del Celestion TFX0515

• Tweeter a cupola in seta
• Copertura HF nominale di 100°

Specifiche Generali

• Diametro nominale: 125 mm / 5 pollici
• Potenza nominale: 150 W
• Potenza nominale continua: 300 W
• Impedenza nominale: 8 Ω
• Sensibilità: 89 dB
• Gamma di frequenza: 80-4000 Hz
• Tipo di telaio: Acciaio stampato
• Tipo di magnete: Ferrite
• Peso del magnete: 0,65 kg / 23 oz
• Diametro bobina mobile: 38 mm / 1,5 pollici
• Materiale bobina mobile: Rame tondo
• Materiale supporto: Poliimmide
• Materiale cono: Carta rinforzata con Kevlar
• Materiale bordo: Elastomero
• Sospensione: Singola
• Altezza gap (Hg): 6 mm / 0,24 pollici
• Altezza avvolgimento VC (Hvc): 10,5 mm / 0,41 pollici

Parametri di Thiele-Small

• Sd: 95 cm2 / 14,72 pollici quadrati
• Fs: 74 Hz
• Mms: 9,073 g / 0,32 once
• Qms: 8,293
• Qes: 0,503
• Qts: 0,474
• Re: 5,77 Ω
• Vas: 6,53 l / 0,23 ft3
• BI: 6,96 Tm
• Cms: 0,509 mm/N
• Rms: 0,509 kg/s
• Le (a 1 kHz): 0,363 mH
• Xmax: 3,75 mm / 0,14 pollici

Specifiche Aggiuntive HF

• Potenza nominale: 10 W
• Potenza nominale continua: 20 W
• Impedenza nominale: 8 Ω
• Sensibilità: 96 dB
• Gamma di frequenza: 1400-20.000 Hz
• Crossover minimo consigliato 12 dB/ottava: 2200 Hz
• Diametro bobina mobile: 25 mm / 1 pollice
• Tipo di magnete: Neodimio
• Materiale diaframma: Seta
• Materiale bordo: Seta

Informazioni di Montaggio

• Diametro totale: 136x151 mm / 5,4x5,9 pollici
• Profondità totale: 72 mm / 2,8 pollici
• Diametro del foro: 116 mm / 4,6 pollici
• Dimensioni del foro di montaggio: 4,5 mm / 0,18 pollici Ø
• Numero di fori di montaggio: 4
• PCD foro di montaggio: 140 mm / 5,5 pollici
• Peso unitario: 1,6 kg / 3,5 libbre

Note

• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
• Potenza calcolata sull'impedenza minima. Altoparlante testato in aria libera.
• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
• Potenza calcolata sull'impedenza minima.
• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.
• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.
• Xmax: 0,5*(Hvc-Hg) + 0,25*Hg
