Speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 8", potenza nominale 200 Watt, impedenza 8 Ohm, bobina da 2" e sensibilità 94 dB.

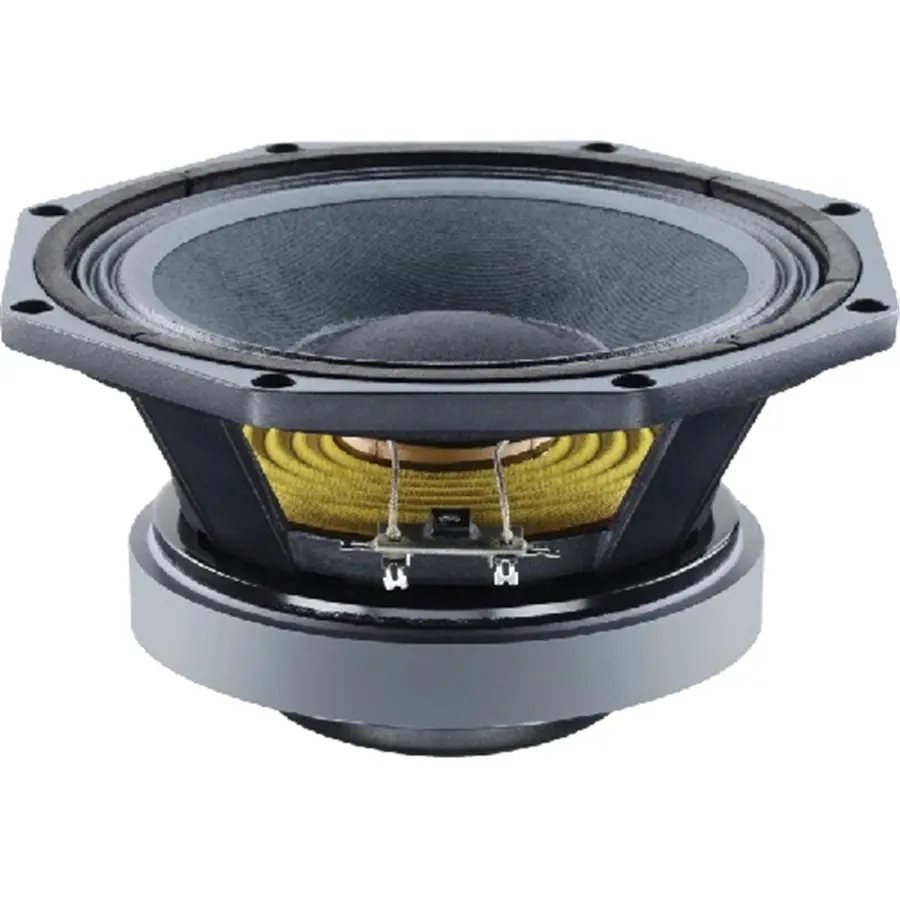

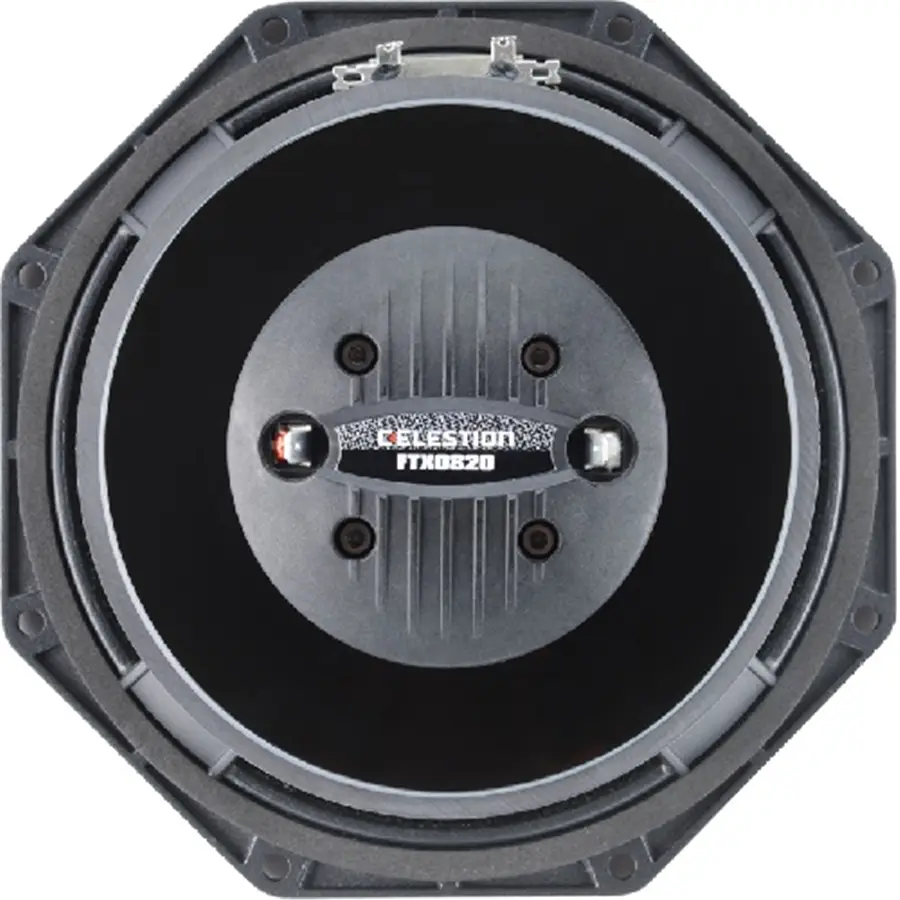

Celestion FTX0820 è uno speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 8", potenza nominale 200 Watt, impedenza 8 Ohm, bobina da 2" e sensibilità 94 dB.
Caratteristiche del Celestion FTX0820
• il gruppo magnete in ferrite funge da motore comune sia per LF che per HF
• diaframma HF in poliimmide
• anello di demodulazione
• copertura HF nominale di 100°
• kit di riparazione HF disponibile
• fornito senza crossover
Specifiche Generali del Celestion FTX0820
• Diametro nominale: 200 mm / 8 pollici
• Potenza nominale: 200 W
• Potenza nominale continua: 400 W
• Impedenza nominale: 8 Ω
• Sensibilità: 94 dB
• Gamma di frequenza: 70-5000 Hz
• Tipo di telaio: Alluminio pressofuso
• Tipo di magnete: Ferrite
• Peso del magnete: 1,5 kg / 54 oz
• Diametro bobina mobile: 50 mm / 2 pollici
• Materiale bobina mobile: Rame avvolto sul bordo
• Materiale supporto: Fibra di vetro
• Materiale cono: Carta rinforzata con kevlar
• Materiale bordo: Rivestito in tessuto
• Sospensione: Singola
• Altezza gap (Hg): 8 mm / 0,31 pollici
• Altezza avvolgimento VC (Hvc): 12 mm / 0,47 pollici
Parametri di Thiele-Small del Celestion FTX0820
• D: 0.17m/6.69in
• Fs: 63.9Hz
• Mms: 21.12g/0.75oz
• Qms: 4.709
• Qes: 0.242
• Mmd: 19.19g/0.68oz
• Qts: 0.231
• Re: 5.9ohm
• Vas: 21.38lt/0.75ft3
• BI: 14.4Tm
• Cms: 0.238mm/N
• Rms: 1.802kg/s
• Le (at 1kHz): 0.84mH
Specifiche Aggiuntive HF del Celestion FTX0820
• Potenza nominale: 40 W
• Potenza nominale continua: 80 W
• Impedenza nominale: 8 Ω
• Sensibilità: 103 dB
• Gamma di frequenza: 1500-20.000 Hz
• Crossover minimo consigliato 12 dB/ottava: 2200 Hz
• Diametro bobina mobile: 34 mm / 1,4 pollici
• Tipo di magnete: Motore a doppio magnete in ferrite
• Materiale diaframma: Poliimmide
• Materiale bordo: Poliimmide
Informazioni di Montaggio del Celestion FTX0820
• Diametro totale: 225 mm / 8,8 pollici (profilo ottagonale)
• Profondità totale: 123 mm / 4,8 pollici
• Diametro del foro: 187 mm / 7,36 pollici
• Dimensioni del foro di montaggio: 6,5 mm / 0,26 pollici Ø
• Numero di fori di montaggio: 8
• PCD del foro di montaggio: 210 mm / 8,27 pollici
• Peso unitario: 4,1 kg / 9 lb
Note
• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
• Potenza calcolata sull'impedenza minima.
• Altoparlante testato in aria libera.
• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
• Potenza calcolata sull'impedenza minima.
• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.
• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.
• Xmax: 0,5*(Hvc-Hg) + 0,25*Hg
Gli speaker della serie Celestion FTX sono driver per altoparlanti coassiali full-range. Hanno un singolo gruppo magnetico che guida sia gli elementi a bassa che quelli ad alta frequenza per un segnale di uscita più coerente. I vantaggi includono anche un peso inferiore e dimensioni più compatte.
