Speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 6", potenza nominale 150 Watt, impedenza 8 Ohm, bobina da 1.75" e sensibilità 92 dB.

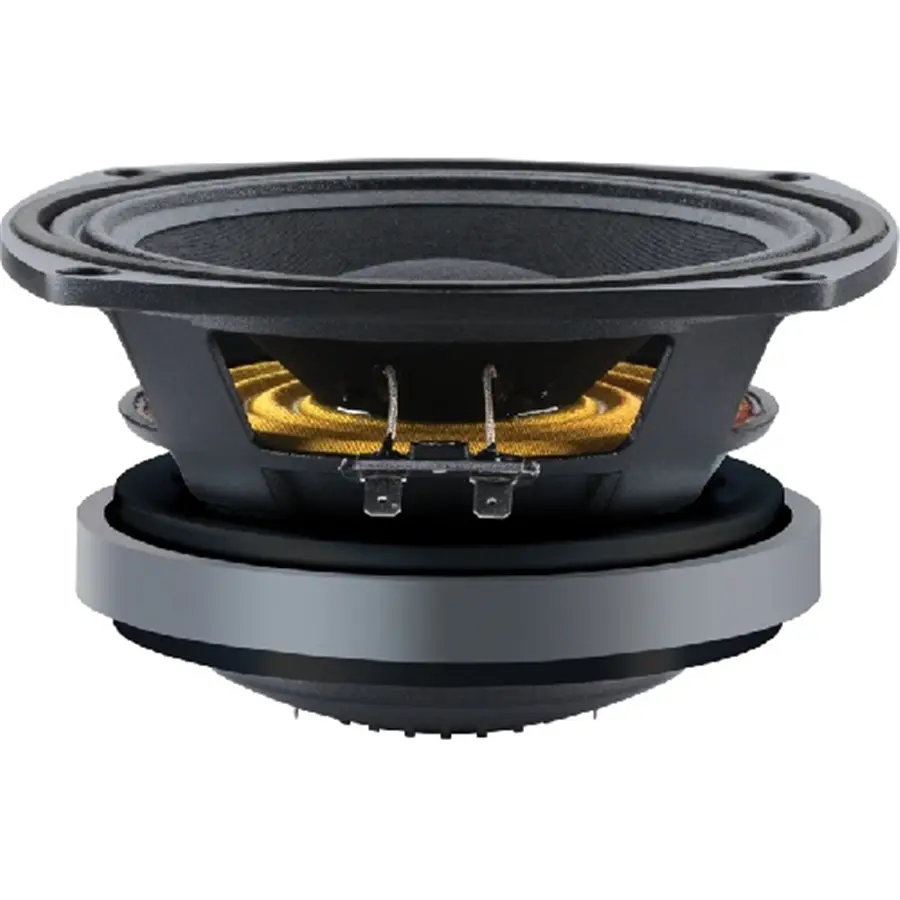

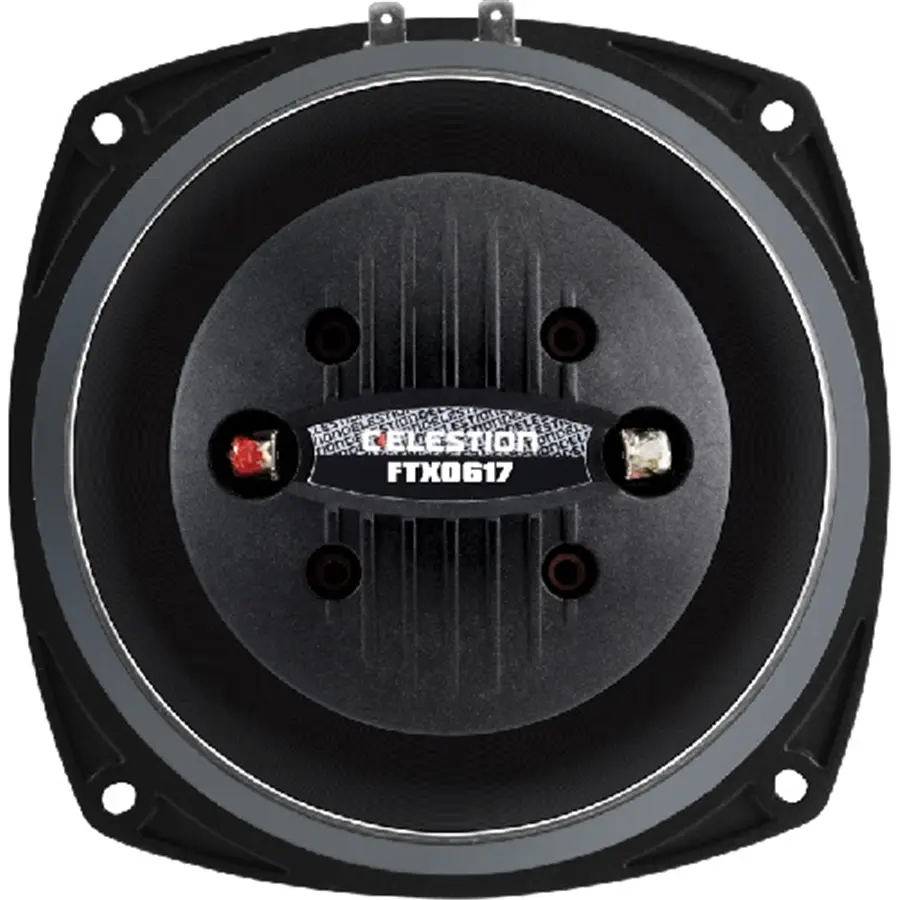

Celestion FTX0617 è uno speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 6", potenza nominale 150 Watt, impedenza 8 Ohm, bobina da 1.75" e sensibilità 92 dB.
Caratteristiche del Celestion FTX0617
• il gruppo magnete in ferrite funge da motore comune sia per LF che per HF
• diaframma HF in poliimmide
• anello di demodulazione
• copertura HF nominale di 100°
• kit di riparazione HF disponibile
• fornito senza crossover
Specifiche Generali del Celestion FTX0617
• Diametro nominale: 165 mm / 6,5 pollici
• Potenza nominale: 150 W
• Potenza nominale continua: 300 W
• Impedenza nominale: 8 Ω
• Sensibilità: 92 dB
• Gamma di frequenza: 100-6000 Hz
• Tipo di telaio: Alluminio pressofuso
• Tipo di magnete: Ferrite
• Peso del magnete: 0,88 kg / 31 oz
• Diametro bobina mobile: 44 mm / 1,75 pollici
• Materiale bobina mobile: Alluminio rivestito in rame avvolto sul bordo
• Materiale supporto: Fibra di vetro
• Materiale cono: Carta rinforzata con Kevlar
• Materiale bordo: Sigillato in tessuto
• Sospensione: Singola
• Altezza gap (Hg): 6 mm / 0,24 pollici
• Altezza avvolgimento VC (Hvc): 10 mm / 0,4 pollici
Parametri di Thiele-Small del Celestion FTX0617
• D: 0.14m/5.51in
• Fs: 105.3Hz
• Mms: 10.94g/0.39oz
• Qms: 3.851
• Qes: 1.021
• Mmd: 9.86g/0.35oz
• Qts: 0.807
• Re: 5.57ohm
• Vas: 7lt/0.25ft3
• BI: 6.28Tm
• Cms: 0.209mm/N
• Rms: 1.88kg/s
• Le (at 1kHz): 0.28mH
Specifiche Aggiuntive HF del Celestion FTX0617
• Potenza nominale: 40 W
• Potenza nominale continua: 80 W
• Impedenza nominale: 8 Ω
• Sensibilità: 103 dB
• Gamma di frequenza: 1500-20.000 Hz
• Crossover minimo consigliato 12 dB/ottava: 2200 Hz
• Diametro bobina mobile: 34 mm / 1,4 pollici
• Tipo di magnete: Motore a doppio magnete in ferrite
• Materiale diaframma: Poliimmide
• Materiale bordo: Poliimmide
Informazioni di Montaggio del Celestion FTX0617
• Diametro totale: 189 mm / 7,44 pollici (max)
• Profondità totale: 93 mm / 3,7 pollici
• Diametro del foro: 150 mm / 5,9 pollici
• Dimensioni del foro di montaggio: 6,5 x 5,5 mm / 0,26 x 0,22 pollici
• Numero di fori di montaggio: 4
• PCD fori di montaggio: 173,5 mm / 6,83 pollici
• Peso unitario: 3 kg / 6,6 libbre
Note
• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
• Potenza calcolata sull'impedenza minima.
• Altoparlante testato in aria libera.
• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.
• Potenza calcolata sull'impedenza minima.
• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.
• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.
• Xmax: 0,5*(Hvc-Hg) + 0,25*Hg
Gli speaker della serie Celestion FTX sono driver per altoparlanti coassiali full-range. Hanno un singolo gruppo magnetico che guida sia gli elementi a bassa che quelli ad alta frequenza per un segnale di uscita più coerente. I vantaggi includono anche un peso inferiore e dimensioni più compatte.
