Radial Engineering SAT-2

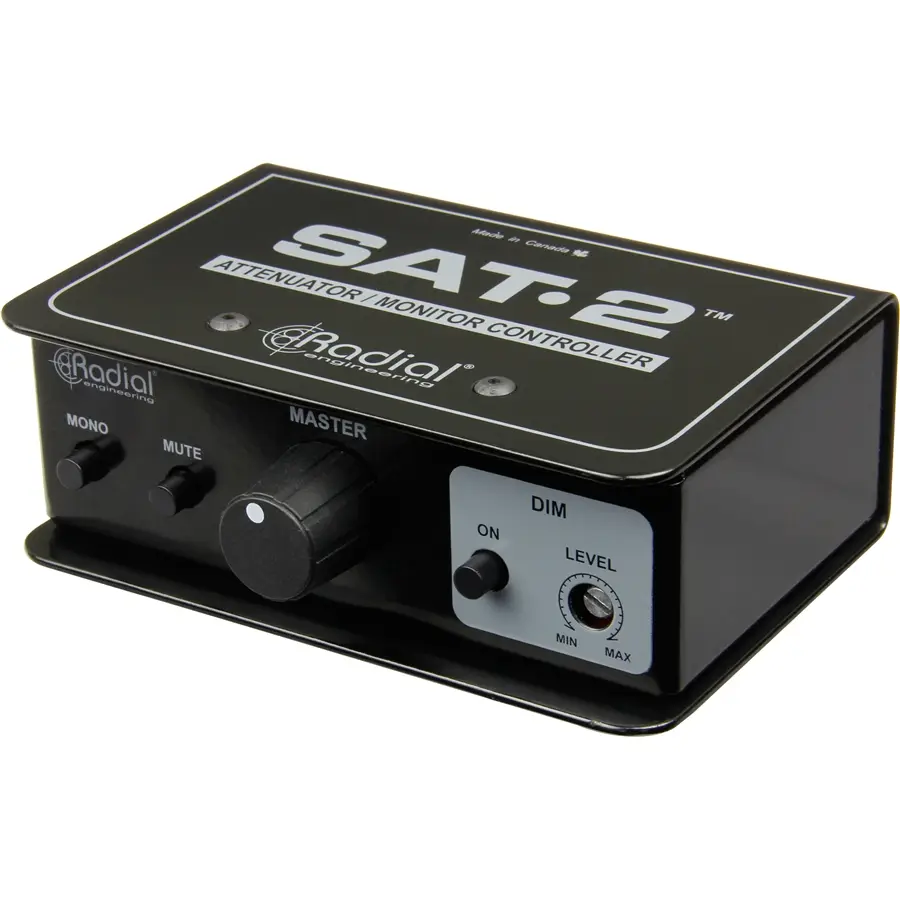

SAT-2™ Stereo Audio Attenuator & Monitor Controller

• Controlli Level e Dim per una coppia di diffusori attivi
• Attenua i livelli dei segnali potenti per evitare il clipping
• Passivo, non richiede alimentazione
• Operatività trasparente senza colorazione

SAT-2 è un dispositivo audio stereo passivo che fornisce attenuazione e controllo del livello del segnale ovunque sia necessario, sia che si tratti dell'uscita di una coppia di preamplificatori microfonici ad alto guadagno, sia prima dei diffusori del vostro studio come controller monitor desktop compatto. La costruzione eccellente e i componenti di qualità garantiscono un funzionamento silenzioso, senza alcun degrado o colorazione della sorgente.

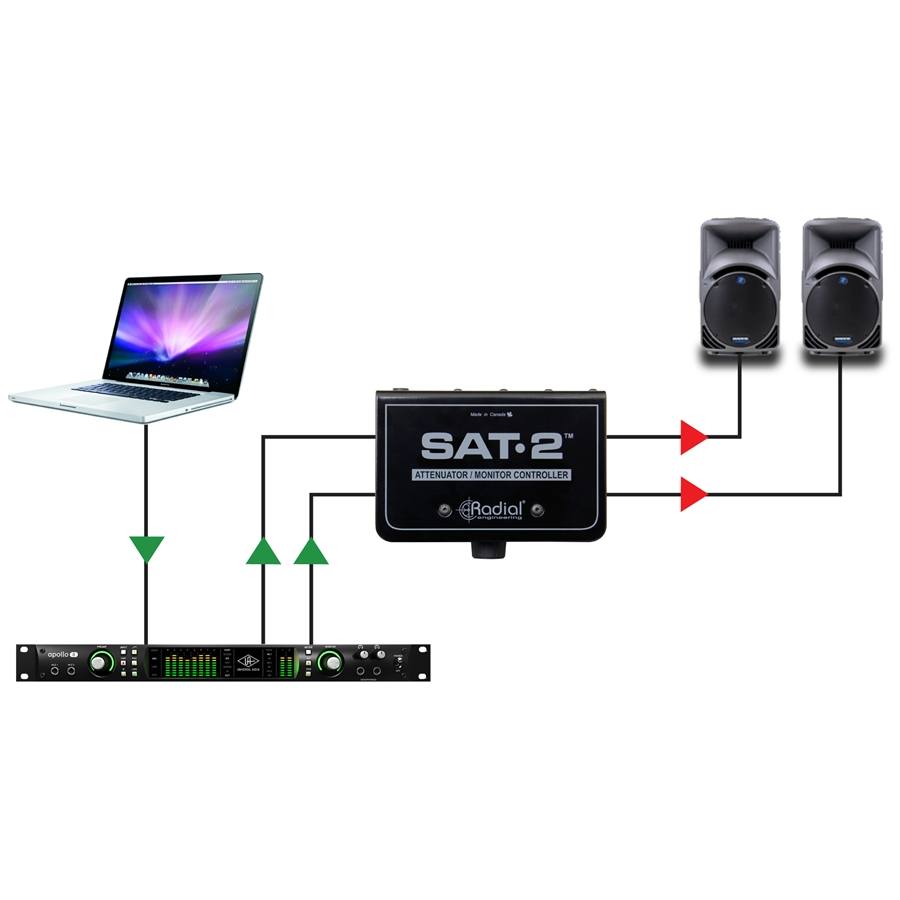

Per utilizzare SAT-2 come controller per monitor, è sufficiente collegarlo tra il dispositivo di riproduzione o l'interfaccia di registrazione e un paio di diffusori attivi. SAT-2 è ugualmente utile in uno studio di registrazione o con un semplice impianto di amplificazione per controllare i livelli di uscita generali. Sono disponibili per gli ingressi di SAT-2 entrambe le opzioni XLR e ¼" TRS, che eliminano la necessità di cavi adattatori. Le uscite XLR si collegano ai diffusori, mentre la manopola Trim offre un controllo del volume principale di facile accesso. Gli interruttori Mute e Mono permettono di disattivare le uscite o sommare sinistra e destra insieme per controllare i mix per la compatibilità Mono-fase. Un pratico interruttore Bright con controllo di livello regolabile consente di abbassare temporaneamente il volume di uscita senza perdere l'impostazione sul controllo Trim principale.

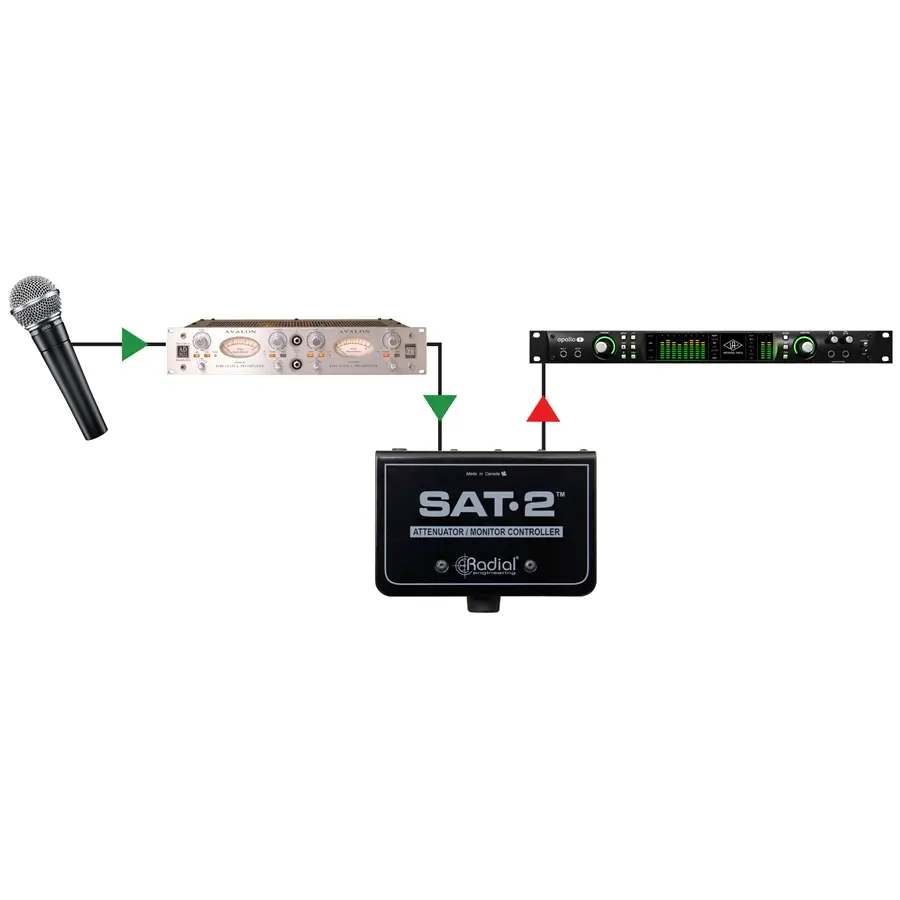

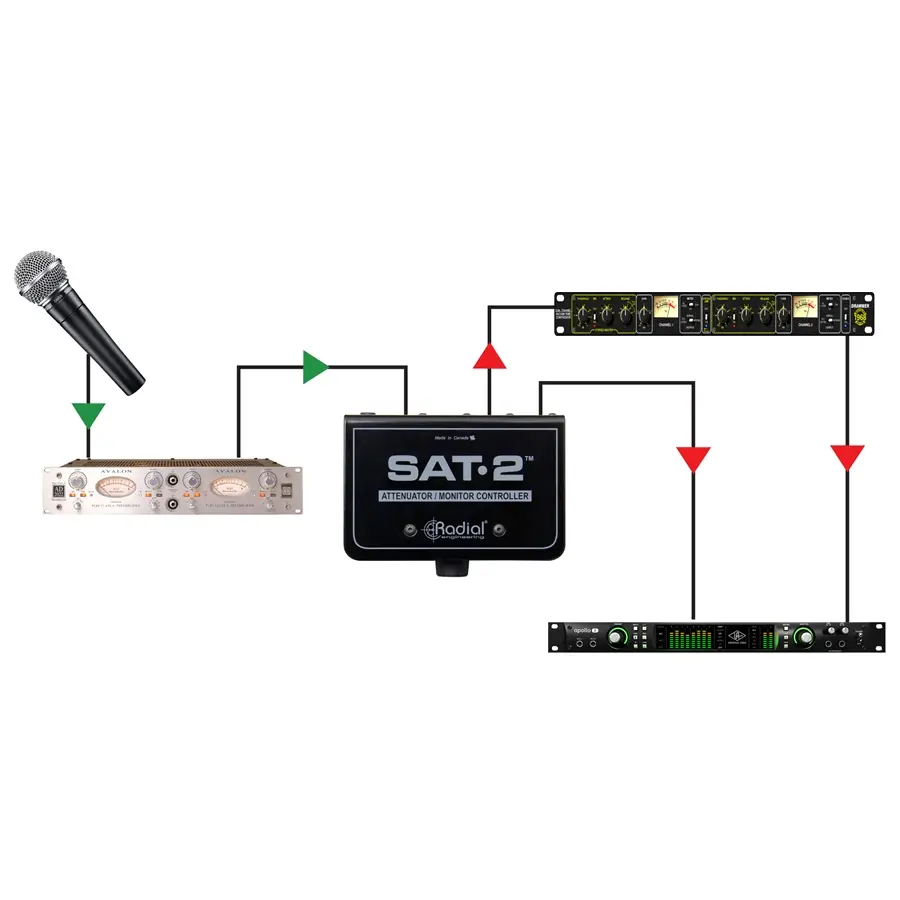

Potete utilizzare SAT-2 per attenuare i segnali prima di inviarli alla vostra interfaccia audio, per gestire al meglio i vostri preamplificatori microfonici per la colorazione del segnale senza mandare in clip gli ingressi del convertitore audio digitale. Ciò consente di fare lavorare i preamplificatori al meglio senza dover impegnare il pad di ingresso o rischiare il sovraccarico durante la registrazione. Una manopola rotativa a 4 poli di alta qualità assicura un tracking L-R costante su tutta la gamma del potenziometro, mantenendo completamente il bilanciamento sinistra-destra delle sorgenti stereo.

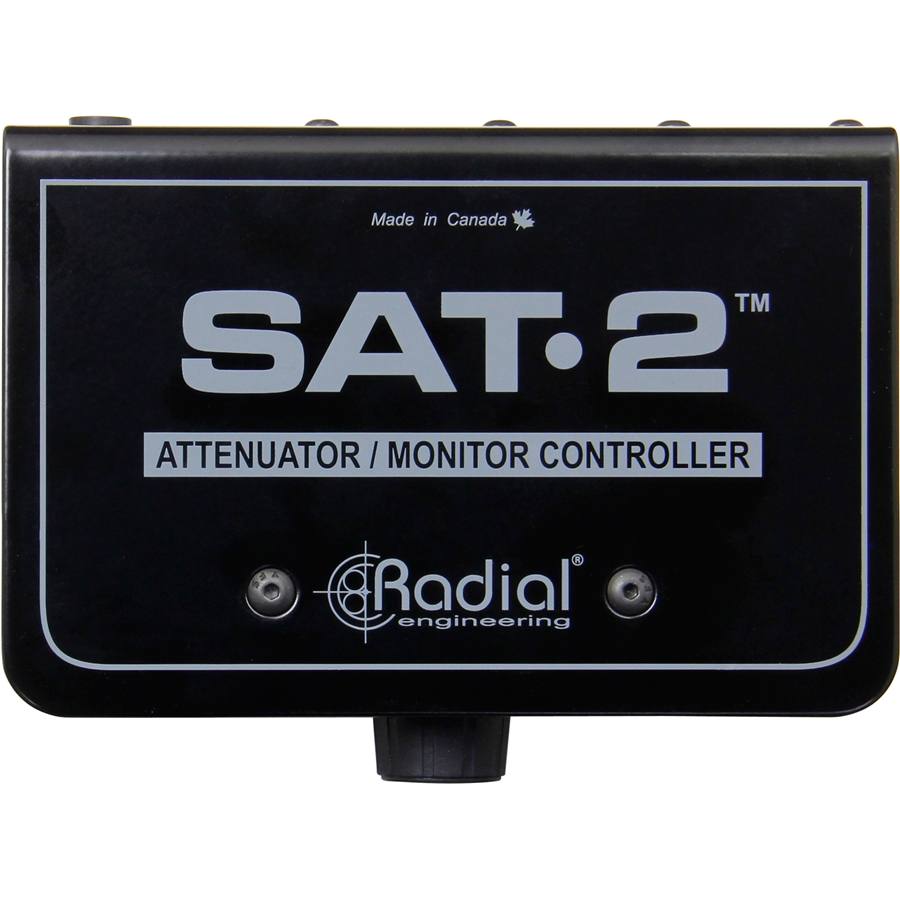

Compatto ma estremamente resistente, SAT-2 è alloggiato in una custodia in robusto acciaio calibro 14, con un design a libro che protegge i connettori e gli interruttori da eventuali danni oltre alla costruzione I-beam che impedisce lo stress sul circuito stampato. SAT-2 offre un’operatività pulita e trasparente, con una serie di funzioni e applicazioni utili che lo rendono un dispositivo semplice ma potente, da tenere sempre nel vostro kit di strumenti audio.

SAT-2™ - Applicazioni

Utilizzo di SAT-2™

SAT-2 è un attenuatore audio stereo passivo progettato per fornire un controllo di livello di facile accesso ovunque ne abbiate bisogno.
Questa pagina offre una panoramica delle diverse funzionalità disponibili su SAT-2 e su come collegarlo al vostro equipaggiamento audio.

Panoramica

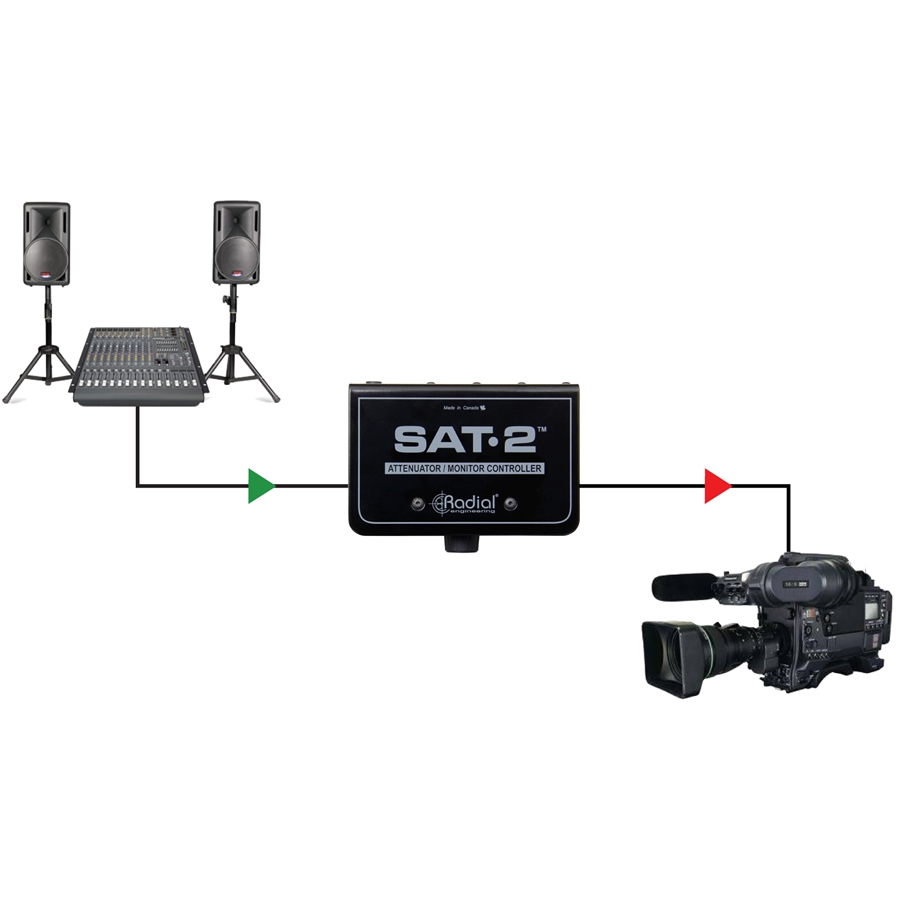

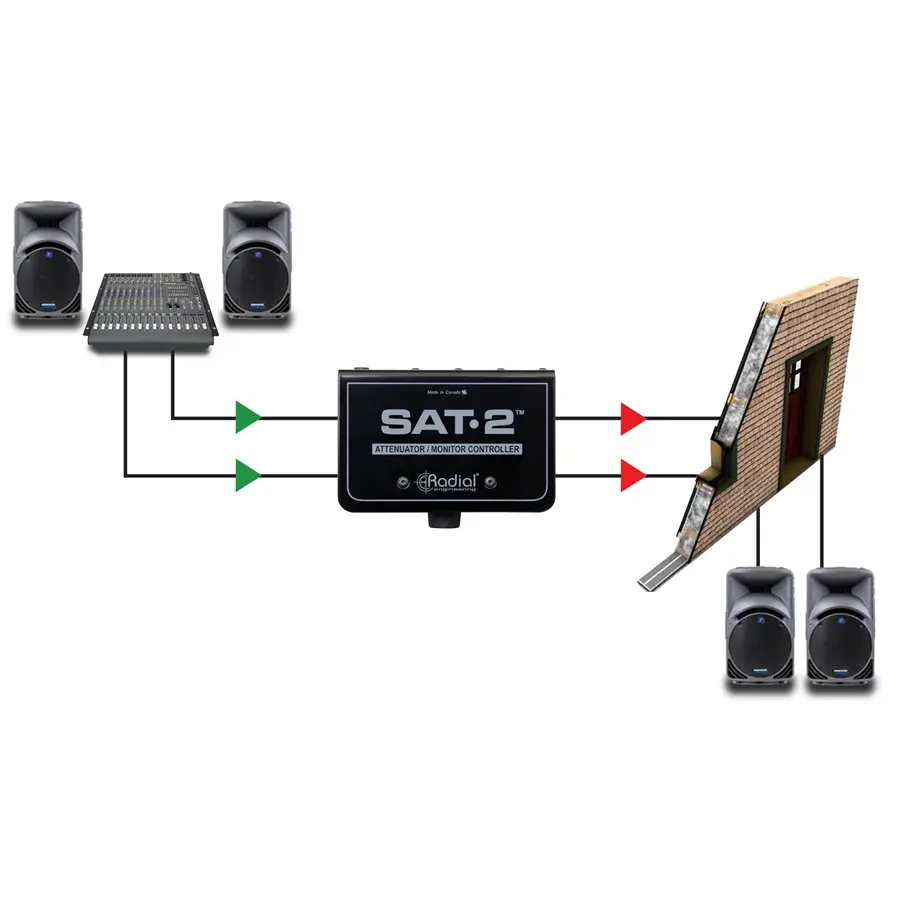

SAT-2 permette di impostare i livelli o attenuare segnali potenti ovunque possiate averne bisogno. Funziona come controller monitor tra un'interfaccia audio e un set di diffusori attivi, o per attenuare l'uscita di una console di registrazione prima che il segnale venga inviato a un dispositivo di registrazione. SAT-2 può anche essere collegato tra dispositivi da studio Line-level per gestire le uscite potenti di un preamplificatore microfonico, evitando di sovraccaricare gli ingressi di un'interfaccia di registrazione, senza perdere alcun tono o carattere. Con un design compatto e robusto e un utile set di funzioni, SAT-2 rappresenta una grande aggiunta al vostro kit di strumenti audio.

Collegamenti

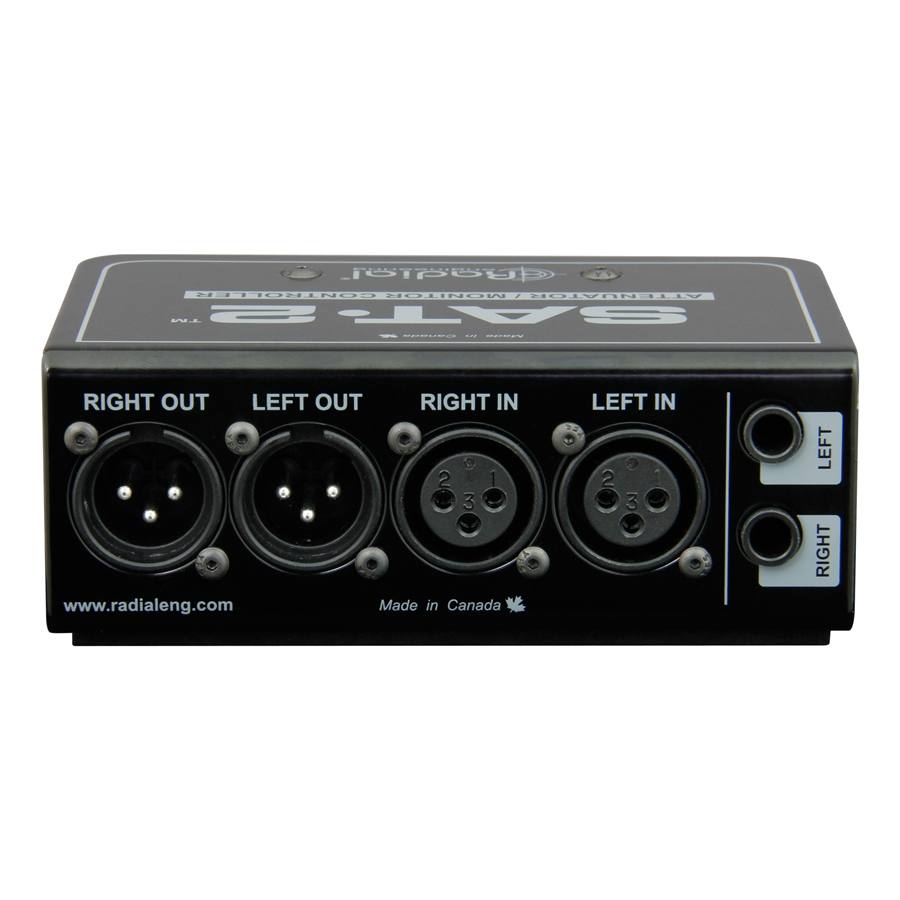

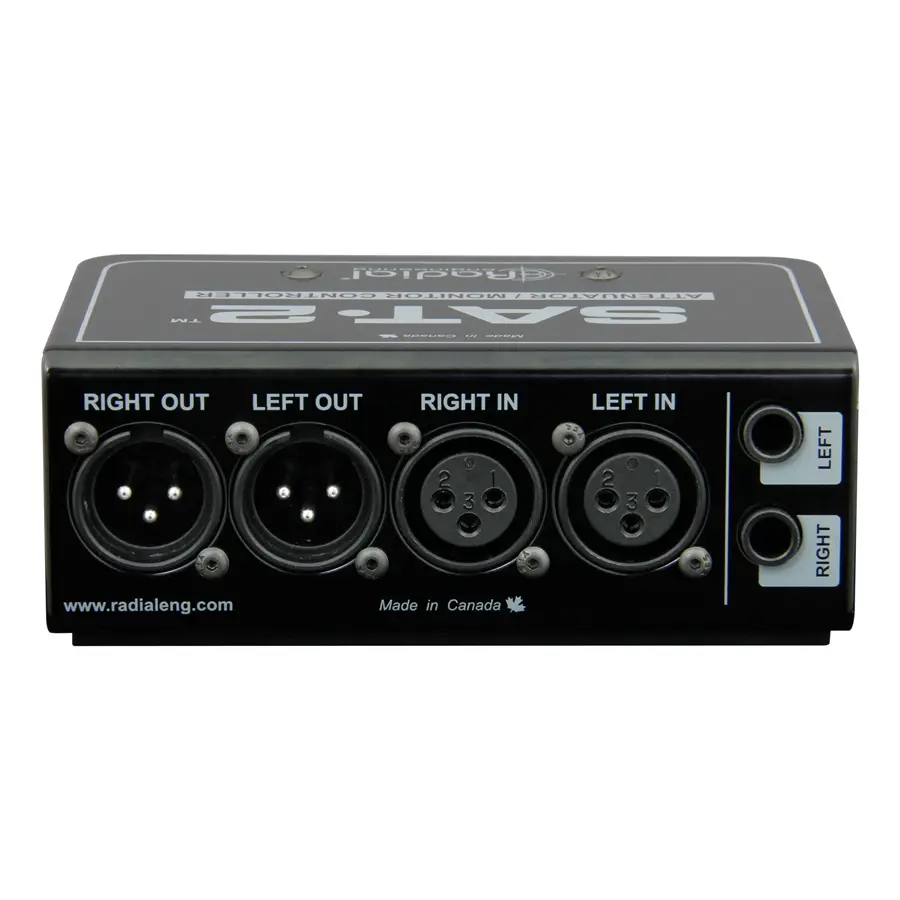

Prima di collegare qualsiasi cavo, assicuratevi che il sistema audio sia spento e tutti i livelli di volume siano abbassati, per evitare che i transienti di collegamento possano danneggiare i vostri diffusori o altri componenti sensibili. SAT-2 è passivo, quindi non richiede alimentazione. Ogni ingresso ha un connettore TRS da ¼" e un connettore XLR per accettare segnali audio bilanciati da fonti diverse. Per ottenere i migliori risultati, utilizzate uno di questi tipi connettori alla volta su ciascun canale. Le uscite XLR sono progettate per il collegamento ad ingressi Line-level di una console di registrazione, a diffusori attivi o interfacce audio.

Livelli di impostazione

SAT-2 è un dispositivo a guadagno unitario: alzando al massimo il controllo del livello master (ruotato completamente in senso orario), le uscite di SAT-2 hanno lo stesso livello di segnale degli ingressi. Impostando per primi i livelli, iniziate con il volume completamente abbassato, poi alzate lentamente fino a raggiungere un livello di ascolto confortevole.

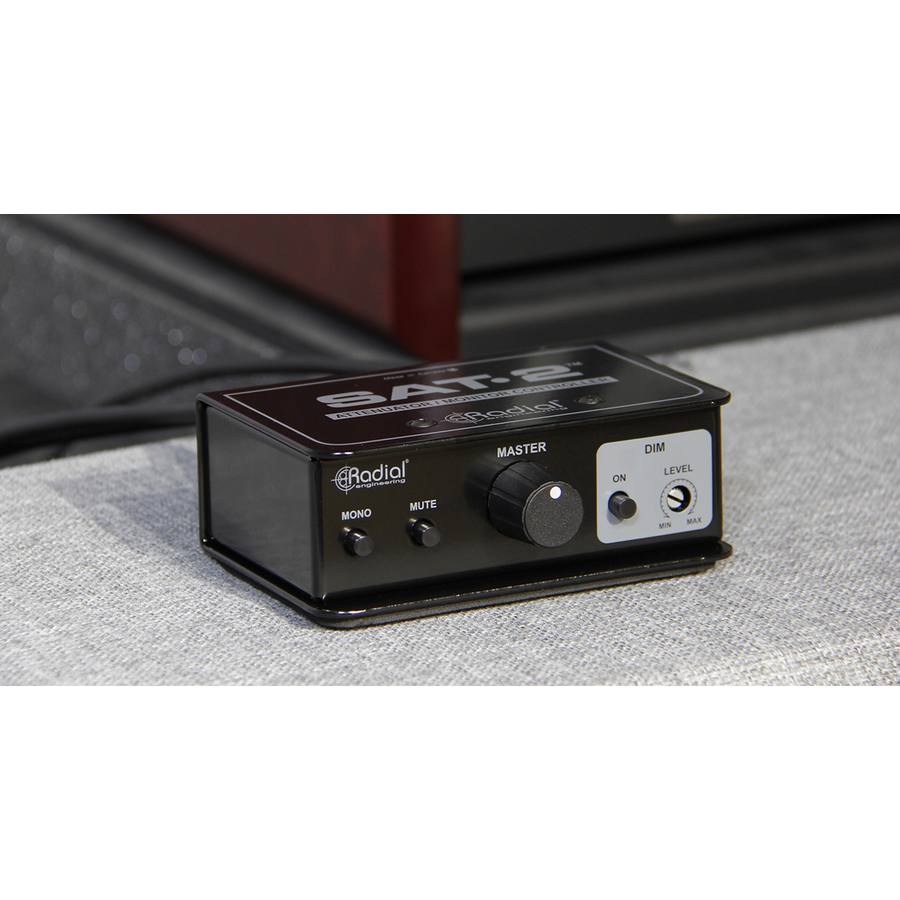

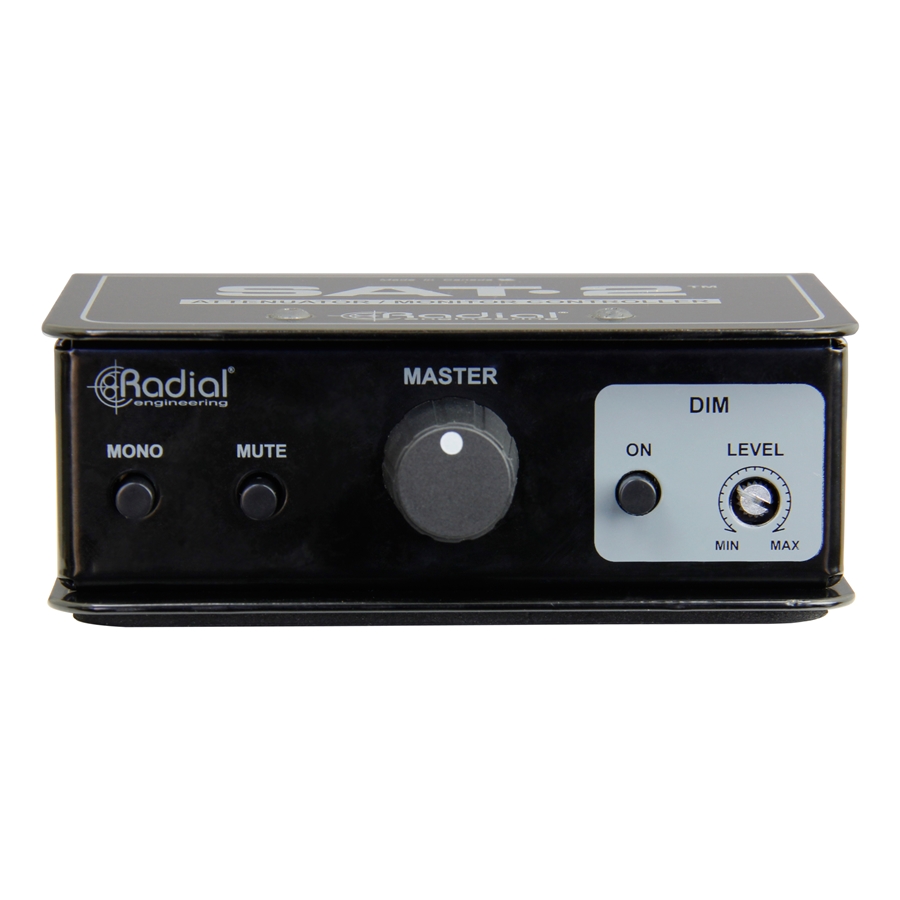

Mono, Mute e DIM

• L'interruttore MONO somma i segnali sinistro e destro insieme a ciascuna delle uscite consentendo di verificare la compatibilità di fase durante il mixaggio. È possibile usarlo anche per prendere un ingresso mono e dividerlo in due destinazioni o usarlo per l'elaborazione parallela di un segnale mono.
• L'interruttore MUTE disattiva il segnale dalle uscite XLR, mentre l'interruttore DIM consente di ridurre temporaneamente il livello di uscita senza modificare la posizione del controllo del livello master.
• DIM LEVEL imposta la quantità di attenuazione fornita quando si preme l'interruttore DIM. Utilizzate il DIM per controllare i vostri mix a livelli di volume più basso o per parlare con altre persone nella Control Room senza interrompere la riproduzione audio.
