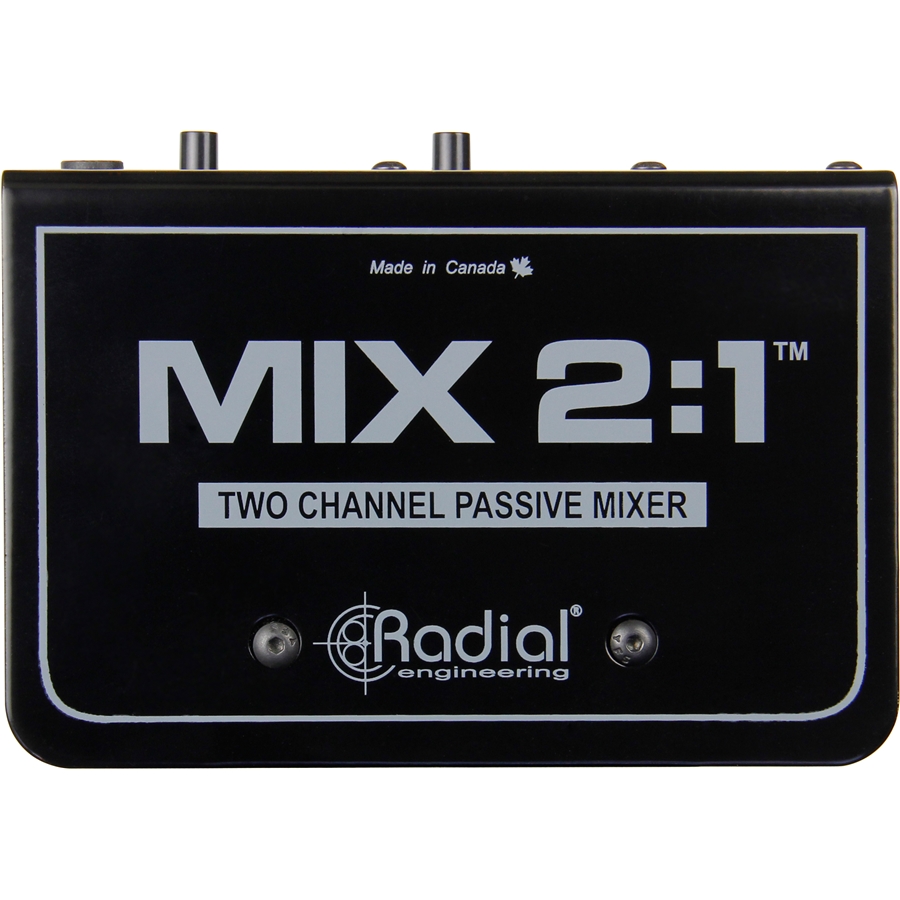

MIX 2:1™ Audio Combiner & Mixer a 2 Canali è un dispositivo tanto utile quanto semplice da usare; somma infatti passivamente due canali audio in uno. Questo consente di sommare facilmente le uscite stereo di un Mixer, di una scheda audio, di un dispositivo di riproduzione portatile mono, o Mixare due segnali insieme e bilanciandone i livelli di ingresso.

Caratteristiche di rilievo

• Permette di mixare due canali su una singola uscita mono
• Controlli di livello individuale bypassabili quando non sono in uso
• Ingressi XLR e TRS da ¼"
• Completamente passivo, non necessita di alimentazione

Combina due segnali microfonici o di linea bilanciati

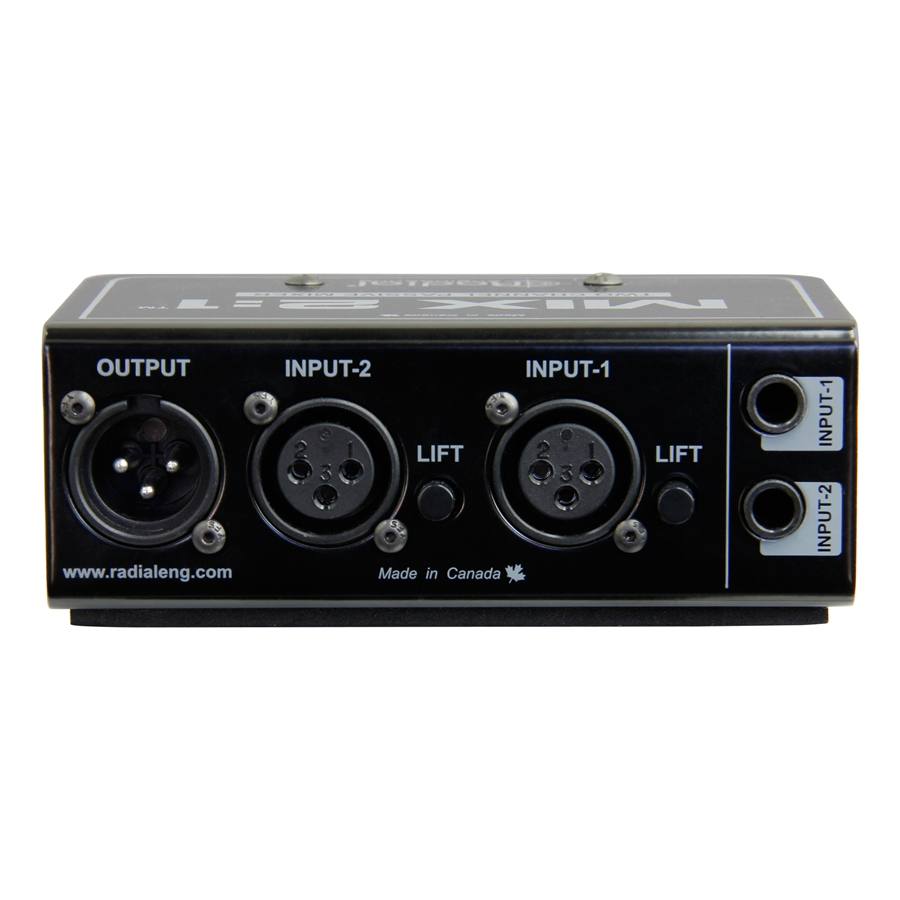

Gli ingressi di MIX 2:1 hanno connettori XLR e TRS da ¼", con interruttori Ground-lift (messa a terra) che eliminano rumori e ronzii dei loop di massa garantendo un funzionamento privo di rumore. È possibile attivare e disattivare ciascun ingresso singolarmente, per ascoltare i segnali prima di sommarli. È presente un controllo Trim per ciascun ingresso: collegando due sorgenti mono separate come le uscite di due preamplificatori microfonici, è possibile attenuarle secondo necessità abbinandone i livelli all’uscita. Entrambi i controlli di livello possono essere completamente bypassati, sommando gli ingressi 1 e 2 con le sesse regolazioni, e prevenendo modifiche accidentali o indesiderate del livello. MIX 2:1 ha un interruttore 180° sull’Input-2, per risolvere i problemi di cancellazione della frequenza dovuta agli ingressi fuori fase. Entrambi i segnali vengono sommati passivamente, poi vengono inviati una singola uscita XLR che può essere collegata a un diffusore attivo, o all'ingresso di una console o di un'interfaccia di registrazione. MIX 2:1 è di acciaio robusto calibro 14, e presenta la classica struttura I-beam che evita stress sul circuito stampato preservandolo da guasti alle saldature, oltre al design a libro che protegge i controlli di livello e gli interruttori. Un circuito stampato con specifiche militari e componenti di alta qualità contribuiscono a mantenere l'integrità della qualità audio, senza distorsioni o sfasamenti, per avere segnali sommati passivamente completamente trasparenti.

MIX 2:1™ - Applicazioni Pratice

Sommare un Aux stereo ad un ingresso mono

Attivate il bypass del controllo di livello per sommare entrambi i canali al guadagno unitario nell'ingresso mono di un diffusore o di un dispositivo di registrazione.

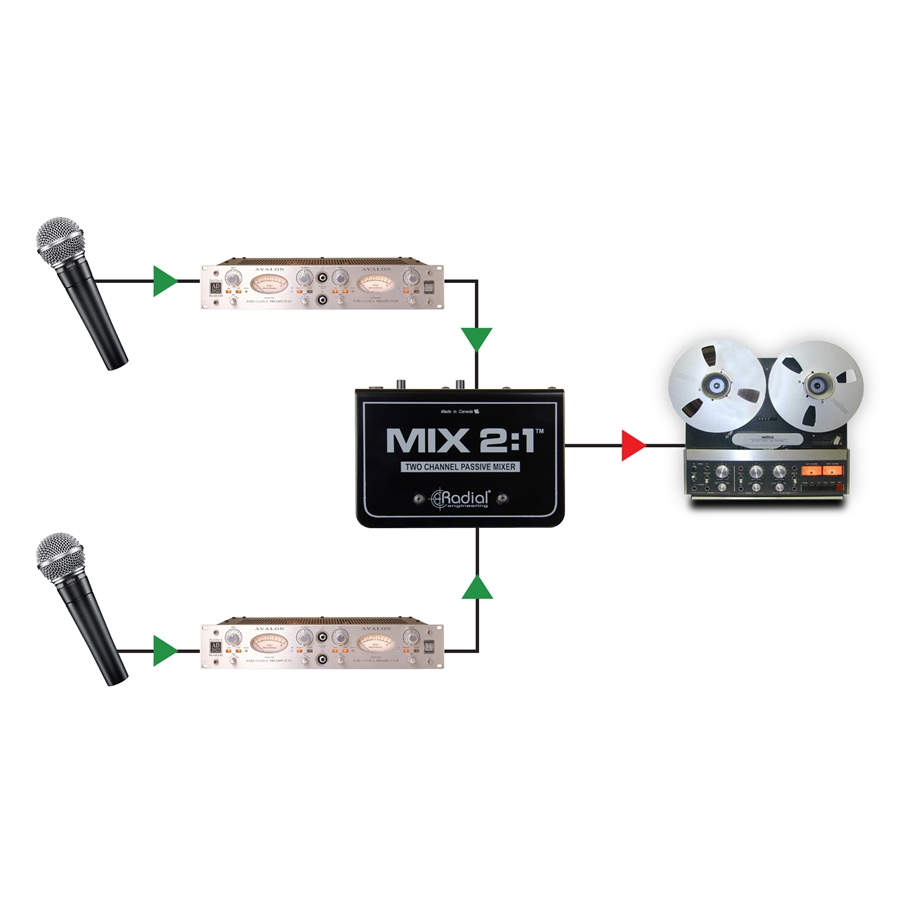

Mixare l’uscita di due preamplificatori microfonici in una traccia singola

Combina due tracce in un singolo ingresso sulla vostra interfaccia audio. Utilizzate l’inversione di fase di 180° per garantire la coerenza di fase tra i due ingressi.

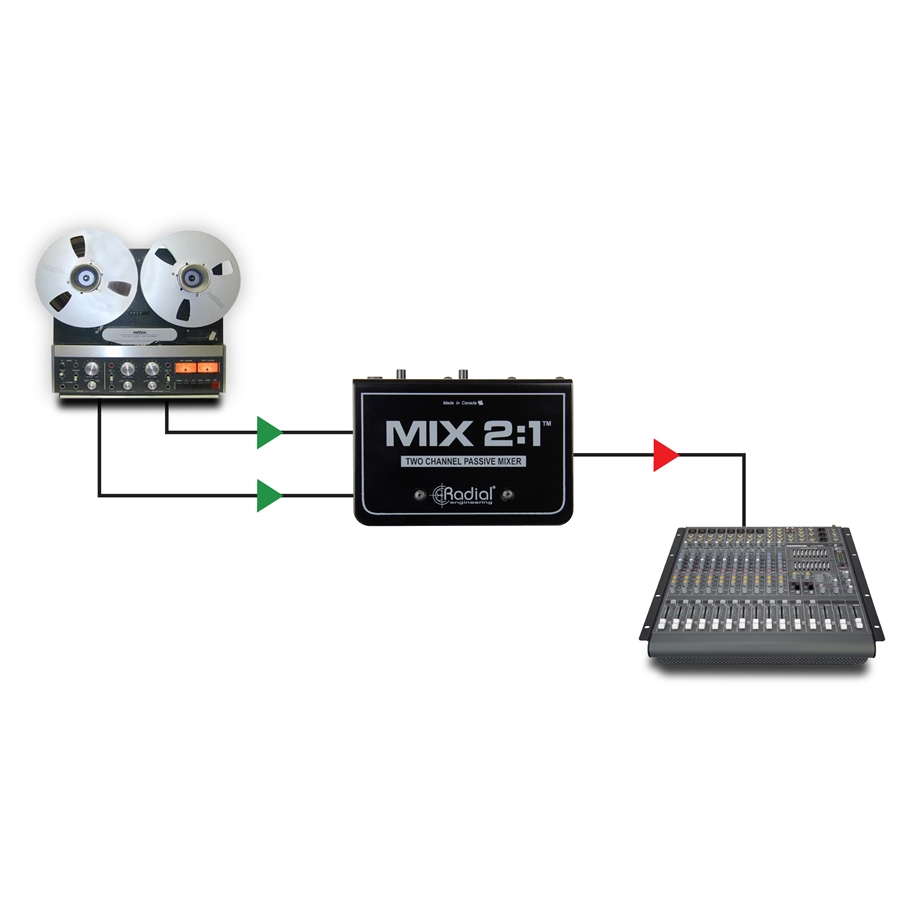

Sommare una sorgente stereo in un singolo canale su una console

Quando i canali a disposizione scarseggiano, MIX 2:1 consente di sommare un'uscita stereo in mono, utilizzando un solo canale sulla console.

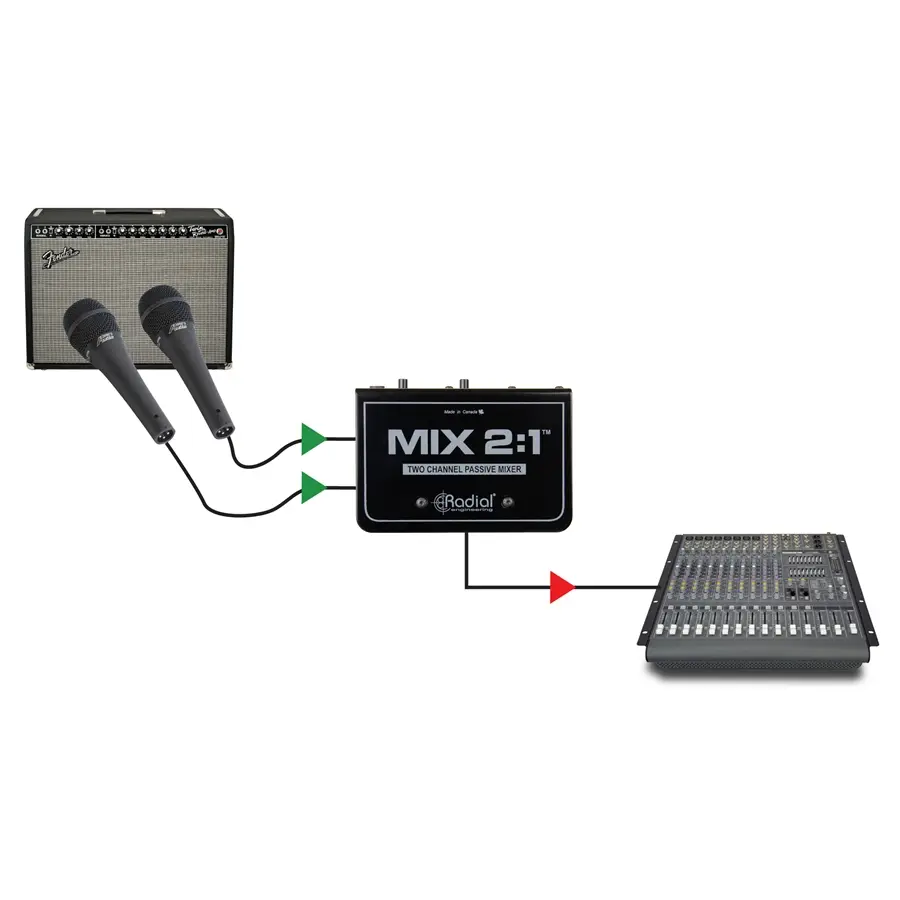

Mixare due microfoni dinamici insieme in un singolo preamplificatore

MIX 2:1 funziona anche con i segnali a livello di microfono, il che è utile quando i canali di ingresso disponibili sono bassi o si desidera processare due microfoni utilizzando la stessa catena di segnali.

Panoramica

MIX 2:1 è un semplice mixer sommatore che semplifica l'unione di due segnali audio. Sia che sia necessario sommare i segnali microfonici o di linea, o le uscite di due dispositivi separati, MIX 2:1 consente di farlo senza rumore o colorazione del suono. Vengono forniti ingressi XLR e TRS da ¼" per una facile connettività, con una singola uscita XLR per alimentare il dispositivo di destinazione. Sono disponibili controlli di livello per ciascun ingresso, che possono essere bypassati completamente sommando le uscite sinistra e destra di una console di mixaggio o di una interfaccia di registrazione. Un interruttore per l’inversione della polarità di 180° permette ad esempio di sommare il segnale proveniente da un microfono posizionato sulla parte superiore del rullante e il segnale proveniente da un microfono posizionato nella parte inferiore e inviarlo ad un unico preamplificatore, mentre gli interruttori Ground-lift eliminano rumori e ronzii provocati dai loop di massa. Prima di effettuare i collegamenti, assicuratevi che il vostro sistema audio sia spento e tutti i livelli di volume siano abbassati, per evitare che i transienti di collegamento danneggino i vostri diffusori o altri componenti sensibili. MIX 2:1 è passivo e non richiede alcuna alimentazione. Ogni ingresso ha un connettore TRS da ¼" e un connettore XLR per accettare segnali bilanciati Mic-level o Line-level. Per ottenere risultati ottimali, utilizzate solo uno di questi tipi di connettori alla volta su ciascun canale. L'uscita XLR di MIX 2:1 potrà essere Mic-level o Line-level a seconda delle sorgenti di ingresso e della quantità di attenuazione applicata utilizzando i controlli Trim di ingresso. Tenete presente che il MIX 2:1 non fornisce alcun guadagno al segnale di ingresso, quindi se si collegano due microfoni agli ingressi sarà comunque necessario un preamplificatore microfonico per aumentare il segnale a livello di linea.

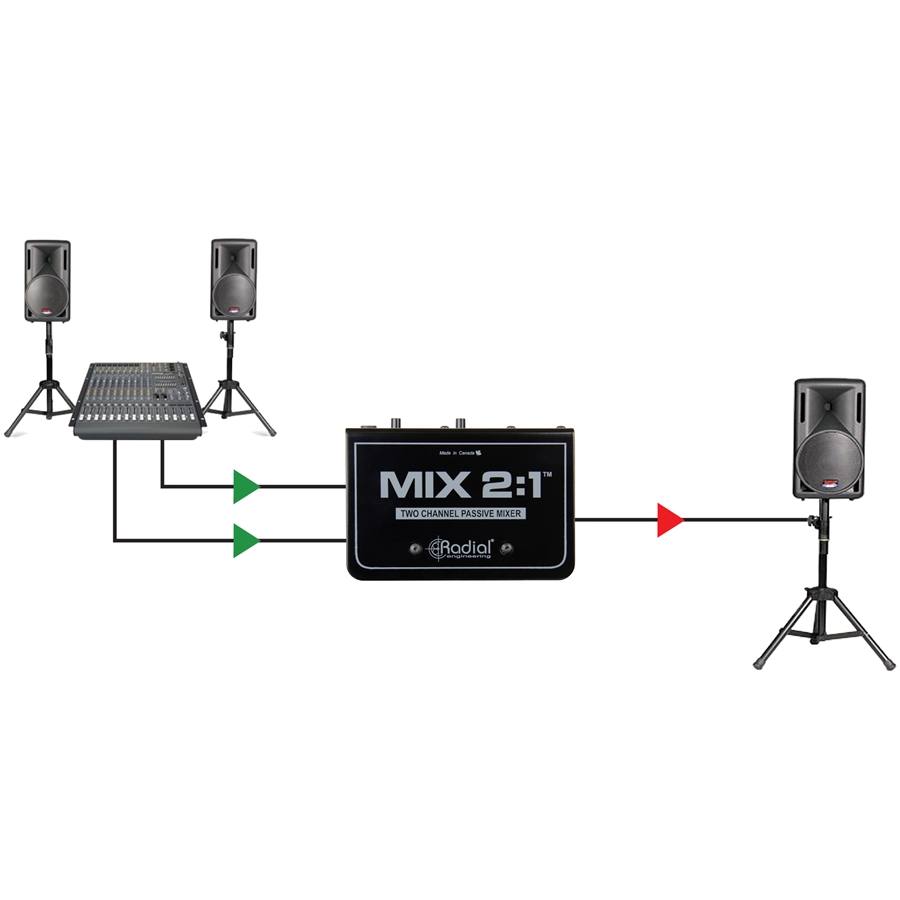

Sommare una sorgente stereo in mono

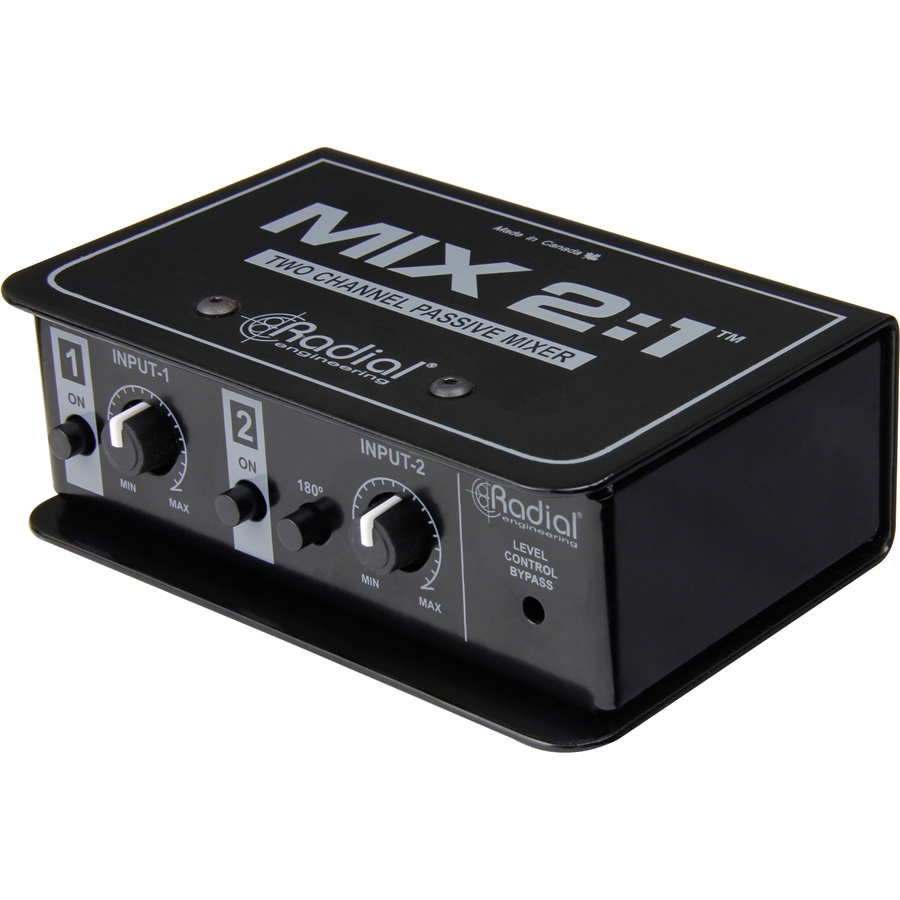

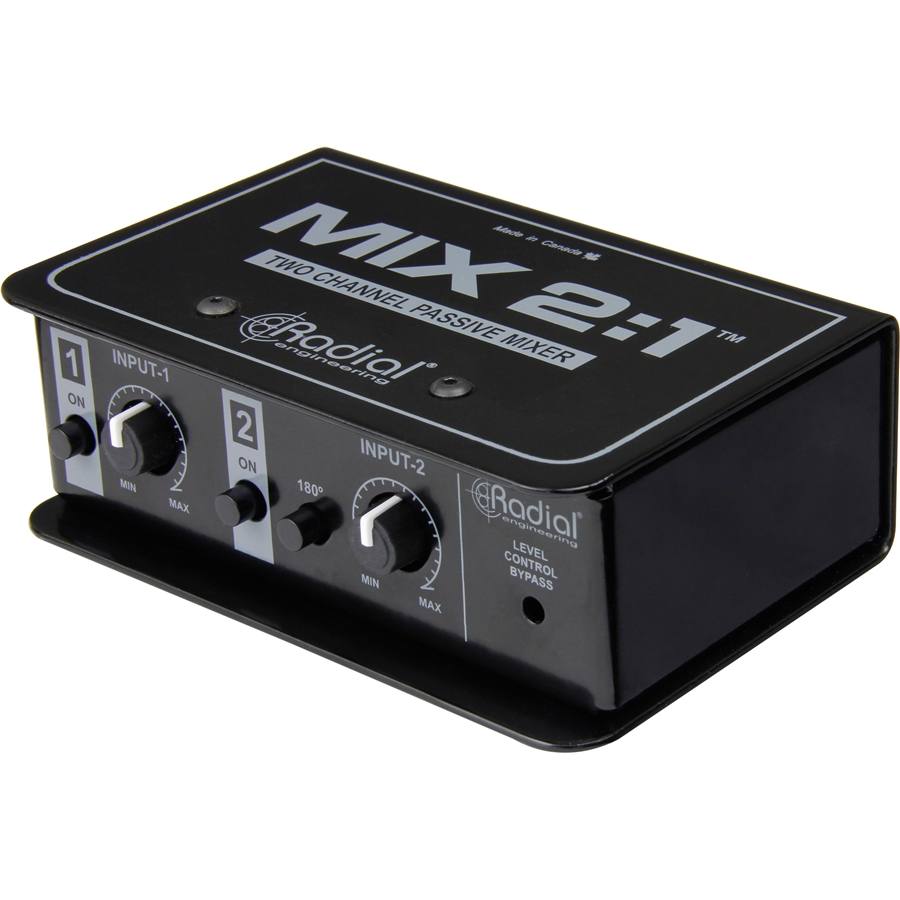

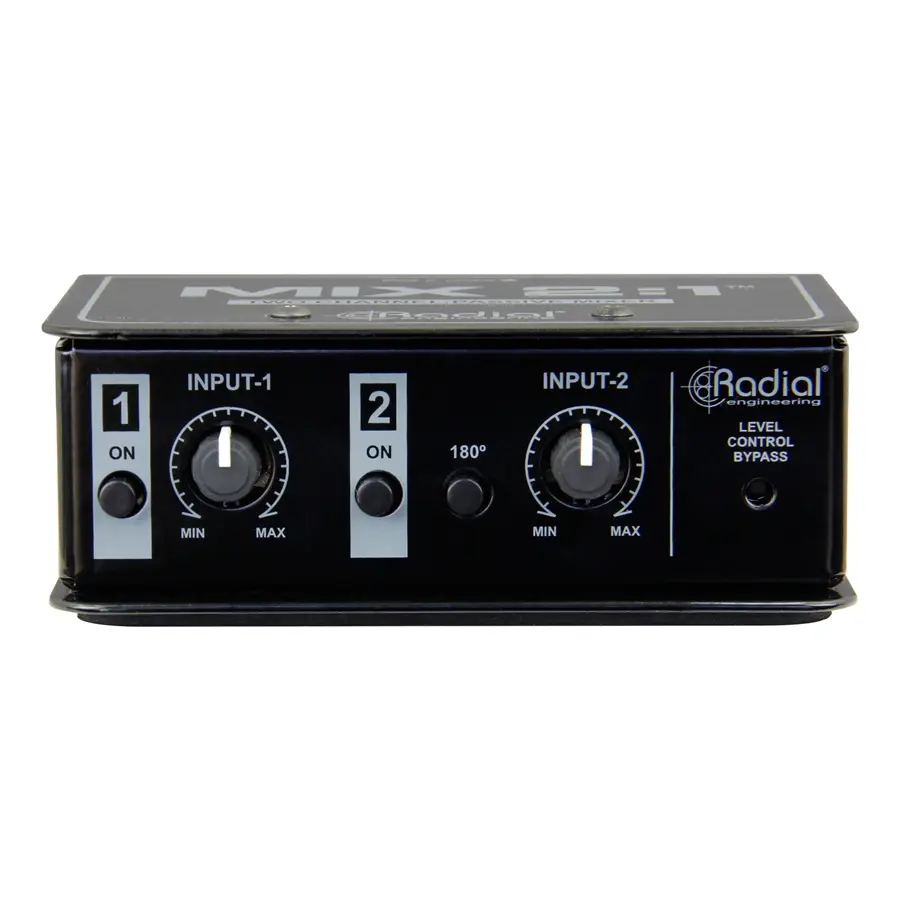

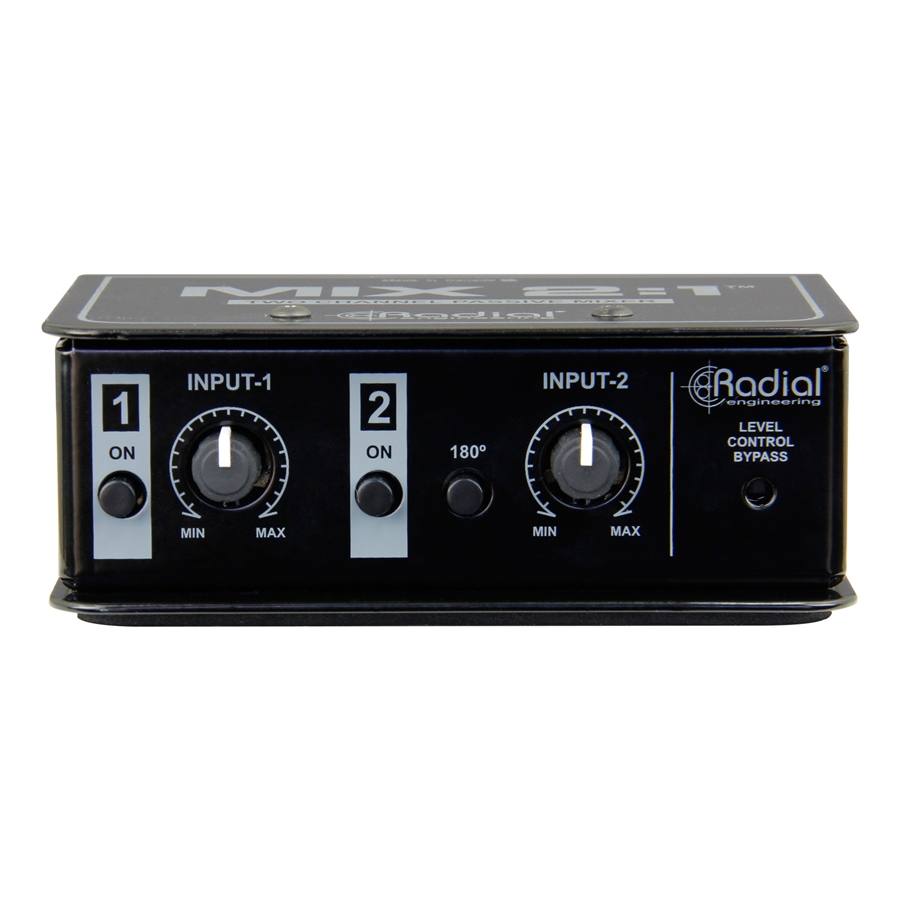

Con MIX 2:1, è possibile prendere un segnale stereo da una console di mixaggio o un'interfaccia di registrazione e sommarlo rapidamente in un segnale mono per alimentare un singolo ingresso di un diffusore su un sistema PA. Premere i pulsanti ON per entrambi gli ingressi per attivarli. Quindi, attivate l'interruttore incassato sul lato destro di MIX 2:1 LEVEL CONTROL BYPASS - questo disabiliterà i controlli del livello di ingresso per ciascun canale, per garantire una somma uguale. MIX 2:1 compenserà automaticamente il guadagno di tensione di 6dB che si verifica quando due segnali in fase vengono sommati insieme, per non distorcere gli ingressi del dispositivo di destinazione. Per attenuare i livelli, disattivate semplicemente il LEVEL CONTROL BYPASS e regolate ciascun controllo di livello fino a ottenere i risultati desiderati.

Sommare due fonti separate

MIX 2:1 è anche utile per sommare i segnali audio da due dispositivi diversi, come un microfono per chitarra e una DI passiva, o i microfoni posizionati sopra e sotto un rullante. Quando si sommano due fonti separate, iniziate con i controlli del livello di ingresso completamente in senso orario (al massimo) e utilizzate gli interruttori ON per ascoltare singolarmente ciascun canale. Se un segnale è significativamente più forte dell'altro, utilizzate il controllo di livello di quel canale per ottenere il bilanciamento desiderato tra i due segnali.

Utilizzare l'interruttore 180°

MIX 2:1 include un interruttore 180° che capovolge la polarità dell'audio sull’INPUT-2 - a volte viene chiamato "inversione di fase". Quando due segnali audio hanno contenuti simili ma hanno polarità invertita, sommando i segnali insieme certe frequenze possono essere cancellate o amplificate, creando un risultato sonoro filtrato o innaturale. L'interruttore 180° può essere un modo rapido per invertire questo effetto e riportare i segnali in allineamento tra loro, ottenendo un suono più pieno e bilanciato.

Utilizzare il Ground-lift

Collegando due o più dispositivi alimentati, potrebbero verificarsi rumori e ronzii causati dai loop di massa. MIX 2:1 ha interruttori Ground-lift su entrambi gli ingressi che scollegano il pin-1 sui connettori di ingresso interrompendo il percorso elettrico a terra e rimuovendo il rumore. Se si verifica un rumore o un ronzio quando si utilizza MIX 2:1, è sufficiente utilizzare questi interruttori per eliminare il problema.

Specifiche Tecniche di MIX 2:1

• Tipo di circuito audio: mixer passivo
• Risposta in frequenza: da 20Hz a 20kHz
• Gamma dinamica: >133 dB
• Distorsione armonica totale: >0,005% @ 0dBu
• Distorsione di intermodulazione: >0,002% a 0dBu
• Deviazione di fase: 0° a 20 Hz, 0° a 1 kHz, +2° a 10 kHz
• Impedenza di ingresso: 8 kΩ
• Impedenza di uscita: 1 kΩ
• Rapporto di reiezione della modalità comune: >80 dB
• Livello di rumore: -113 dBu
• Ingresso massimo: >+ 20dBu

Caratteristiche

• Inversione di polarità a 180°, Ground lift, Controllo di livello
• Connettori di ingresso: 1/4", XLR
• Connettori di uscita: XLR

Generale

• Costruzione: telaio e guscio esterno in acciaio calibro 14
• Dimensioni (L x L x P): 5" x 3,25" x 1,85" (12,7 x 8,3 x 4,7 cm)
• Peso: 0,67 kg (1,48 libbre)
• Dimensioni di spedizione (L x L x P): 15,9 x 10,5 x 7,6 cm (6,25 x 4,12 x 3 pollici)
• Peso di spedizione: 0,8 kg (1,77 libbre)
• Alimentazione: passiva, nessuna alimentazione richiesta
• Condizioni: per l'uso solo in luoghi asciutti tra 5°C e 40°C
