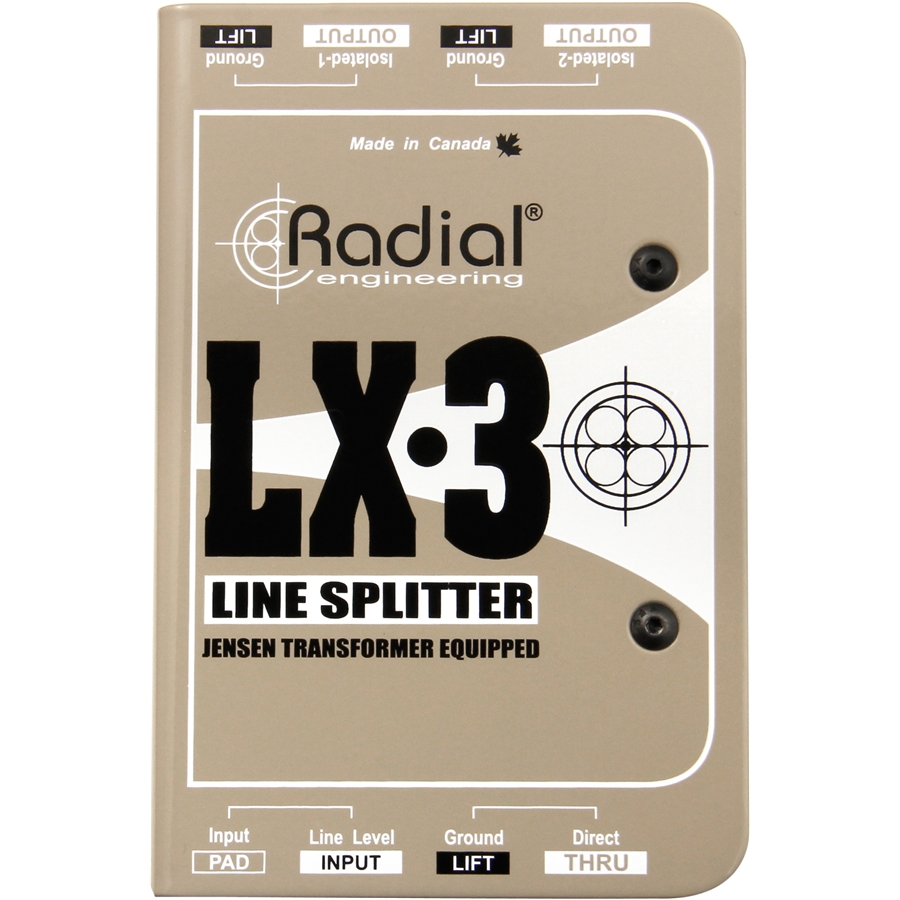

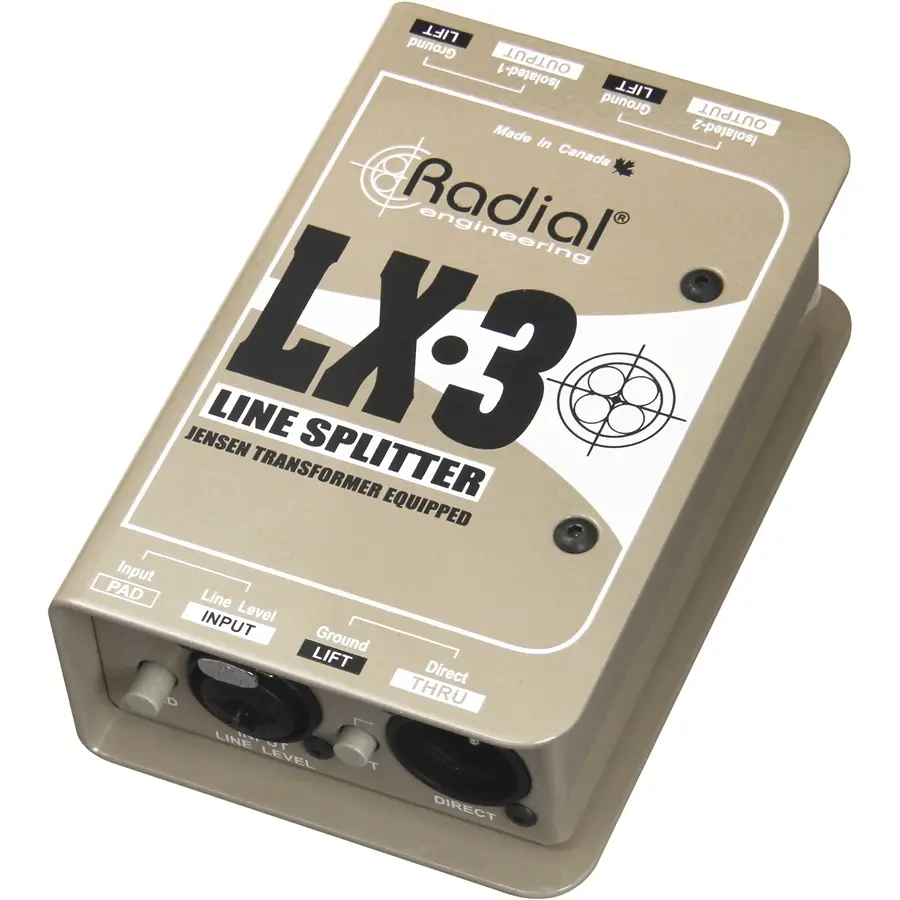

LX-3 di Radial Engineering è uno Splitter di linea bilanciato d'alta qualità, progettato per dividere ed inviare un segnale audio ad un massimo di tre destinazioni. Completamente passivo, non necessita d'alimentazione, si attiva non appena viene collegato inviando i segnali audio dove necessario.

LX-3™ Caratteristiche di rilievo

• Invia un segnale audio simultaneamente a tre destinazioni diverse
• Impiega un trasformatore Jensen®, per il massimo della qualità audio
• Elimina ronzii e rumori causati dai loop di massa
• Costruzione in acciaio calibro 14 e circuito di grado militare per una durata incredibile

Split audio neutro senza colorazioni

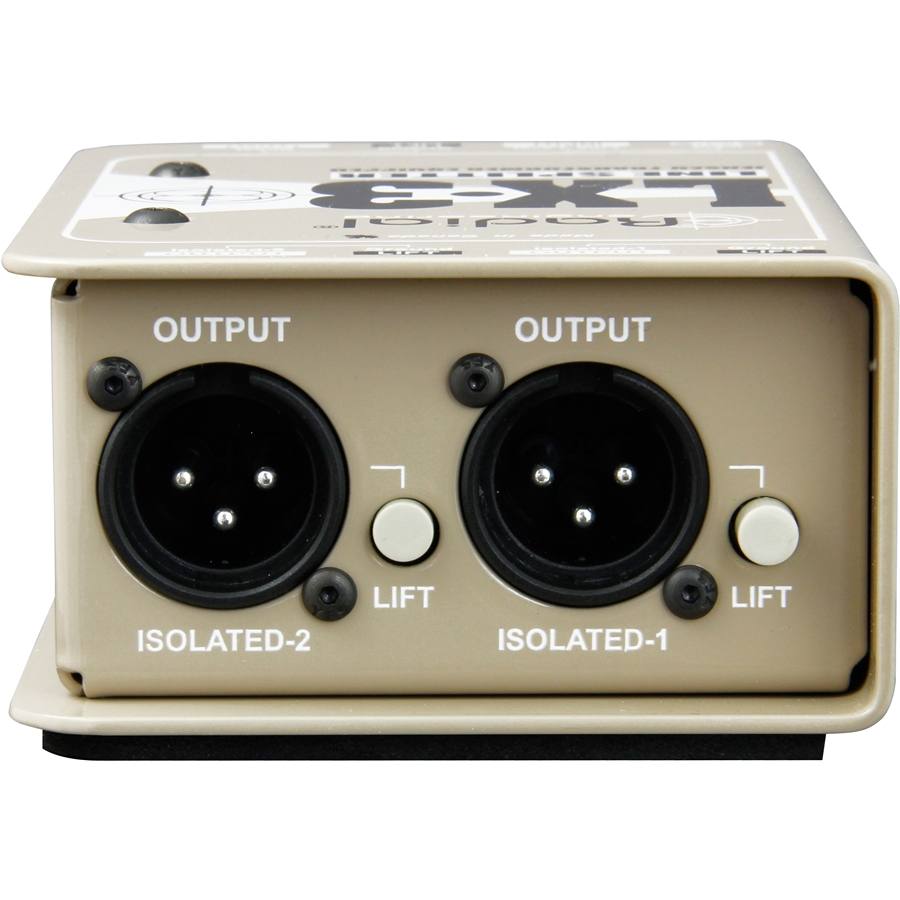

Il cuore di LX-3 è un trasformatore Jensen® JT-123-FLPCH di alta qualità, che offre la miglior combinazione del settore tra risposta in frequenza, gestione del livello del segnale e bassa distorsione, assicurando la miglior qualità audio possibile. È dotato di due uscite isolate per eliminare ronzii e rumori causati dai loop di massa, oltre ad una terza uscita diretta. Tutte le tre uscite XLR hanno interruttori ground lift per un’ulteriore soppressione del rumore, e un pad selezionabile sull’ingresso da -12dB che permette di collegare anche i segnali di linea più potenti senza problemi di sovraccarico o distorsione. L’ingresso di LX-3 è su connettore jack combo XLR/TRS, per il collegamento di cavi bilanciati e sbilanciati: LX-3 bilancia automaticamente il segnale alle uscite isolate, prevenendo interferenze e degradazione del segnale in caso di utilizzo di cavi lunghi.

Come tutti i prodotti Radial, LX-3 è robusto e sopporta anni di utilizzo in tour grazie alla costruzione in acciaio calibro 14. Il design a libro assicura protezione a connettori e interruttori anche negli impieghi più difficili e il telaio interno I-beam rende impossibile ogni tipo di torsione impedendo danni ai circuiti e alle saldature. LX-3 può essere montato a rack in un Radial J-Rak™, che può ospitare fino a 8 dispositivi o una combinazione di LX-3 e altre DI Box Radial compatibili, per un setup semplificato e in perfetto ordine. Le applicazioni tipiche includono la suddivisione del segnale in studio per l’invio a effetti multipli, l’alimentazione di dispositivi di registrazione multipli dall’uscita di una console, o la suddivisione di un segnale su un palco a diversi monitor o mixer cuffie.

LX-3™ - Applicazioni

Inviare un segnale mono a più mix cuffie

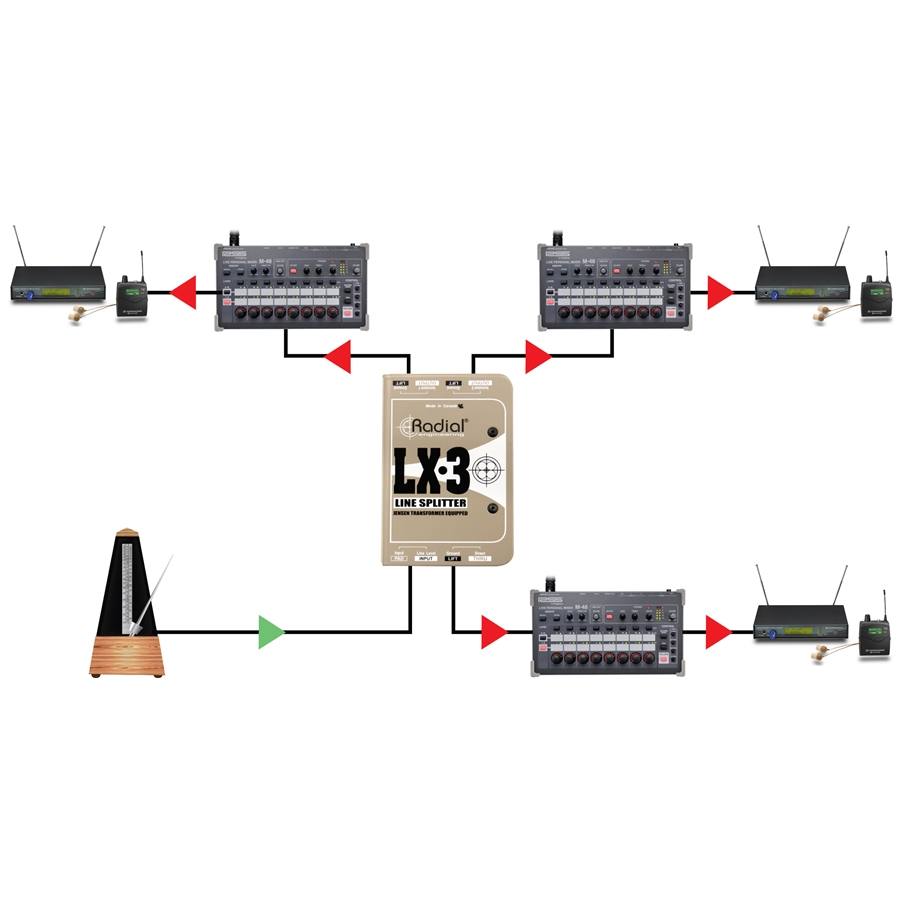

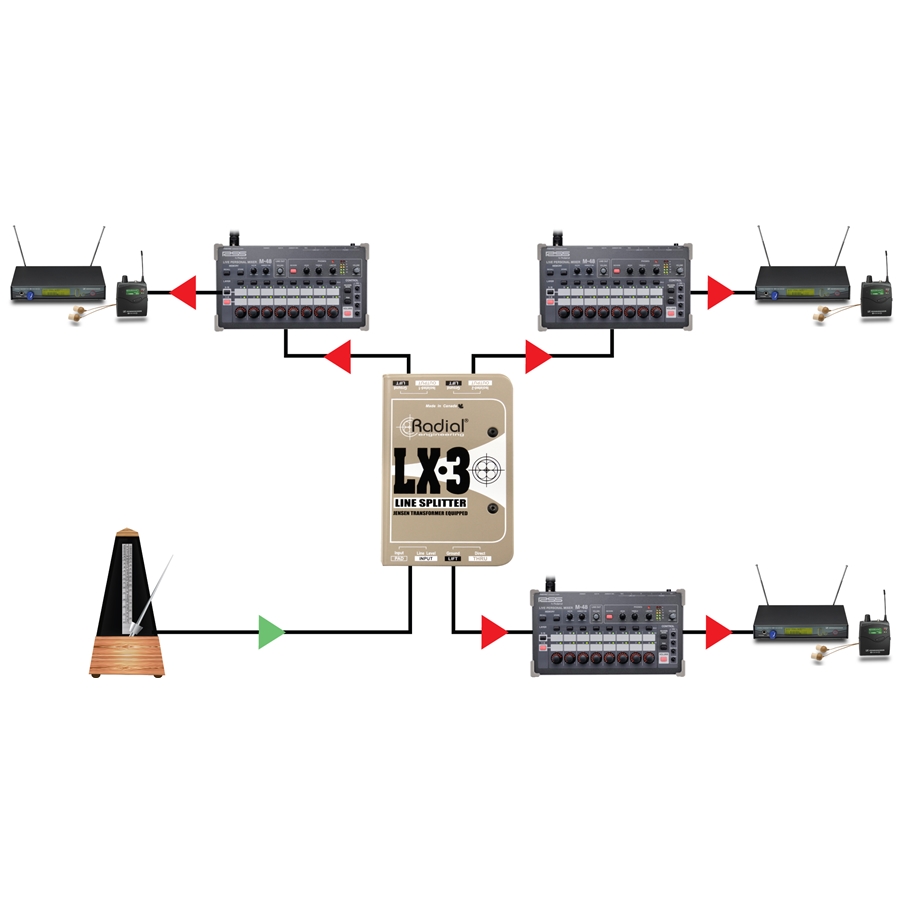

Con LX-3 è possibile dividete il click del metronomo senza perdita di segnale inviandolo a tre mixer personal monitor sul palco.

Dividere l'uscita di un preamplificatore microfonico in studio

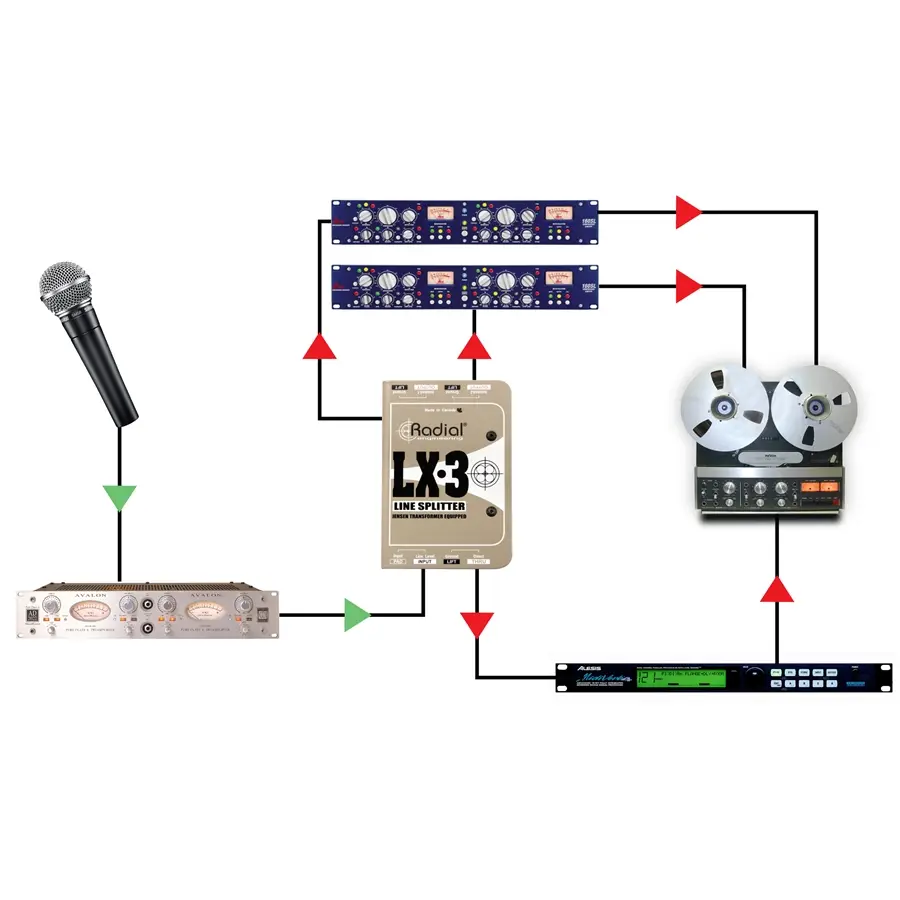

L'uscita di un singolo preamplificatore viene inviata a tre diversi processori come compressori o unità effetti per avere subito a portata di mano diverse possibilità di intervento.

Dividere il segnale mono di una console a più dispositivi

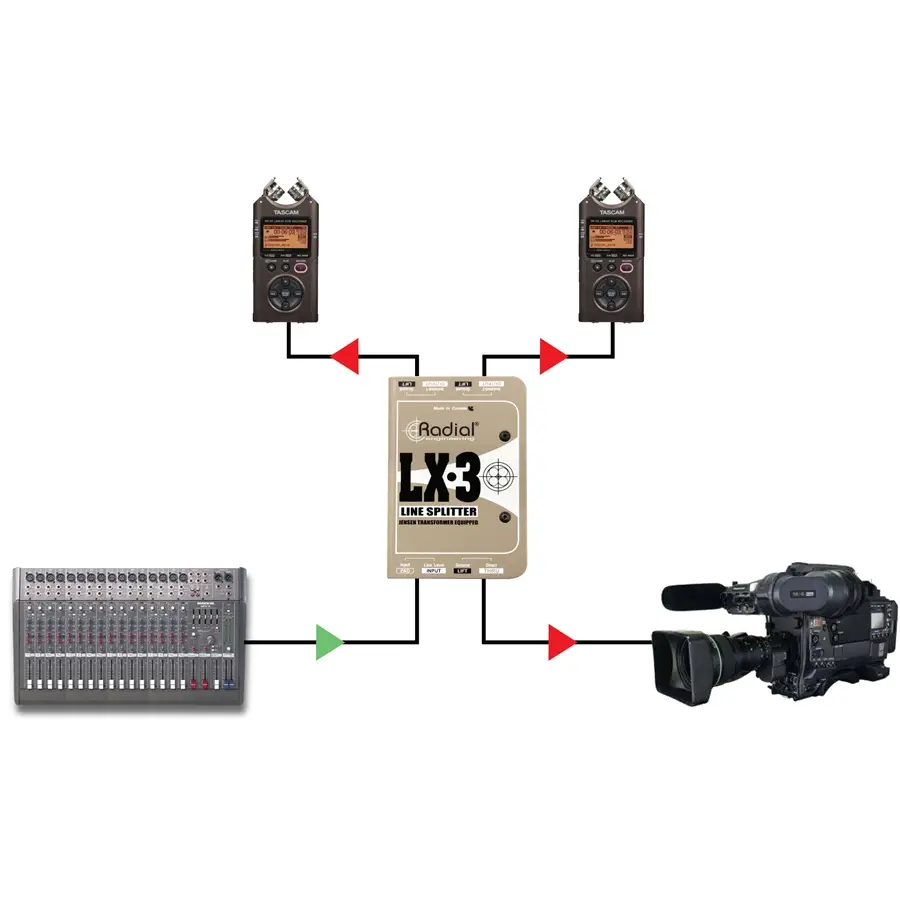

Con LX-3 è possibile inviare l'uscita audio o un live feed ad un massimo di tre diversi dispositivi di registrazione portatili contemporaneamente.

Specifiche tecniche di LX-3

• Tipo di circuitazione audio: passiva, basato su trasformatore
• Trasformatore: Jensen JT-123-FLPCH
• Numero di canali: 1 ingresso, 3 uscite
• Risposta in frequenza: 20Hz - 20kHz +/-0,5 dB
• Gamma dinamica: 140 dB
• Guadagno: -1,5 dBu
• Deviazione di fase: +0,6° a 20 Hz
• Impedenza di ingresso: 712Ω
• Impedenza di uscita: 112Ω
• Rapporto di reiezione di modalità comune: 105 dB a 60 Hz, 70 dB a 3 kHz
• Livello di rumore: -120 dBu
• Ingresso massimo: +20dBu

Caratteristiche

• Tastierino di input, sollevamento da terra
• Connettori di ingresso: Combo XLR / 1/4"
• Connettori di uscita: XLR iso e diretto

Generale

• Costruzione: acciaio calibro 14
• Dimensioni (L x L x P): 84 mm x 127 mm x 48 mm (3,3 x 5 x 2 pollici)
• Peso: 0,7 kg (1,5 libbre)
• Alimentazione: passiva, nessuna alimentazione richiesta
• Condizioni per l'uso: solo in luoghi asciutti tra 5°C e 40°C

Utilizzo di LX-3™

LX-3 è uno splitter line-level bilanciato progettato per prendere un segnale audio mono, dividerlo e inviarlo contemporaneamente a tre destinazioni. I trasformatori Jensen^® di qualità premium forniscono uscite isolate, pur mantenendo intatta la qualità audio, consentendo di dividere il segnale senza ronzii o rumori causati dai loop di massa. Per maggiori dettagli su LX-3, vi consigliamo di cliccare sull'icona a sinistra e scaricare il manuale d'uso.

Collegamenti

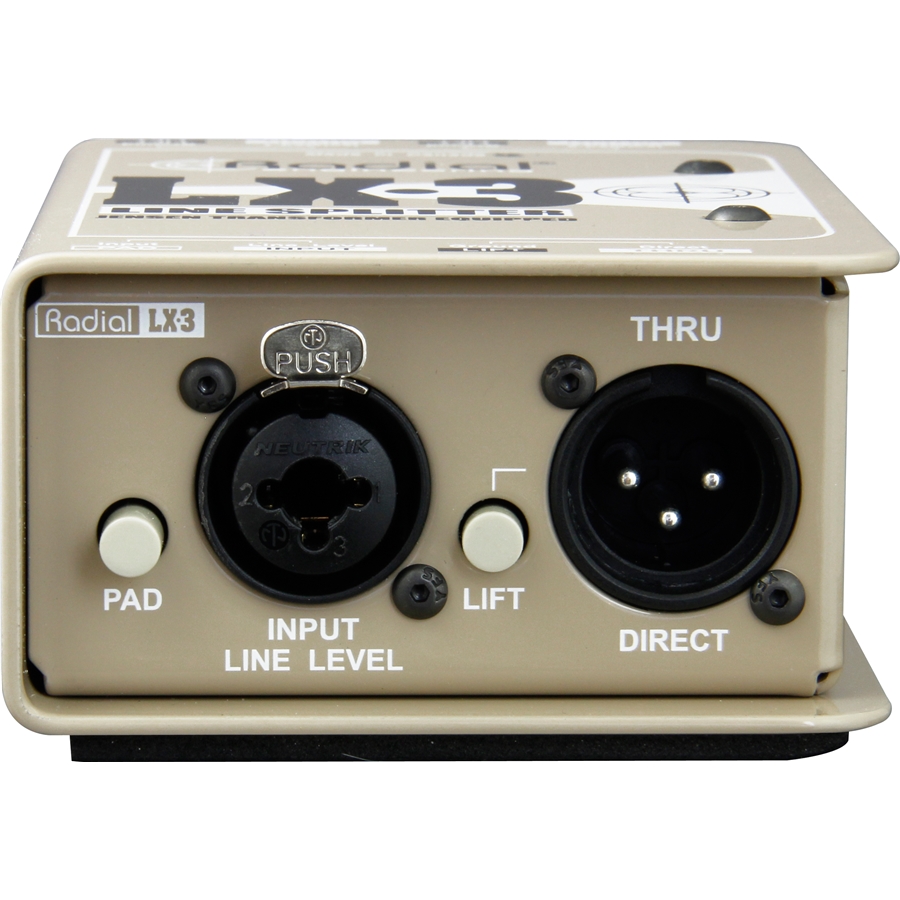

Prima di effettuare i collegamenti, assicuratevi che il sistema audio sia disattivato e che tutti i controlli di volume siano abbassati, per impedire ai transienti di collegamento di danneggiare i diffusori o altri componenti sensibili. LX-3 è completamente passivo: funziona senza alimentazione. LX-3 ha un connettore combo XLR / TRS in ingresso cablato con lo standard AES: pin-1 terra - pin-2 positivo (+), pin 3 negativo (-). È possibile collegare a LX-3 ingressi bilanciati o sbilanciati; i segnali delle uscite isolate saranno sempre bilanciati, mentre l'uscita diretta potrà essere bilanciata o sbilanciata a seconda della sorgente in ingresso.

Input Pad

Se state inviando a LX-3 un segnale particolarmente elevato, l'interruttore PAD consente di diminuire il segnale di -12dB per evitare distorsioni sull'uscita diretta di LX-3 e le due uscite XLR isolate. Se desiderate ridurre il livello delle uscite isolate, mantenendo il livello del segnale originale sull'uscita diretta, un ponticello interno regolabile consente di raggiungere questo obiettivo.

Per modificare il funzionamento dell'interruttore PAD, in modo che non influenzi l'uscita diretta, seguite la procedura seguente:

• Rimuovete con una chiave esagonale le quattro viti che fissano il coperchio di LX-3.
• Fate scorrere il coperchio e individuate il ponticello interno, come indicato nella foto qui sotto.
• Spostate il ponticello per collegare i pin 2 e 3: in questo modo l’uscita THRU bypassa il PAD.

Utilizzo del Ground lift

Collegando due o più dispositivi alimentati, è possibile incorrere in ronzii e rumori causati dai loop di massa. L'uscita isolata su LX-3 ha un trasformatore Jensen® nel percorso del segnale, che blocca la corrente continua e rompe il loop di massa. Tuttavia, l'uscita diretta è collegata direttamente attraverso l'ingresso di LX-3 e potrebbe essere necessario attivare il Ground-Lift su questa uscita scollegando il pin 1 sul connettore per eliminare ronzii e rumori. Sono presenti interruttori Ground-Lift anche sulle uscite isolate, per un ulteriore abbattimento dei rumori causati dai loop di massa.

L’immagine raffigura una sorgente audio e una destinazione con una massa elettrica comune. Poichè anche il segnale audio fa massa, si combinano crendo un loop di terra. Il trasformatore e l’interruttore Ground-Lift agiscono insieme per eliminare i loop di terra e tutti i potenziali rumori.
