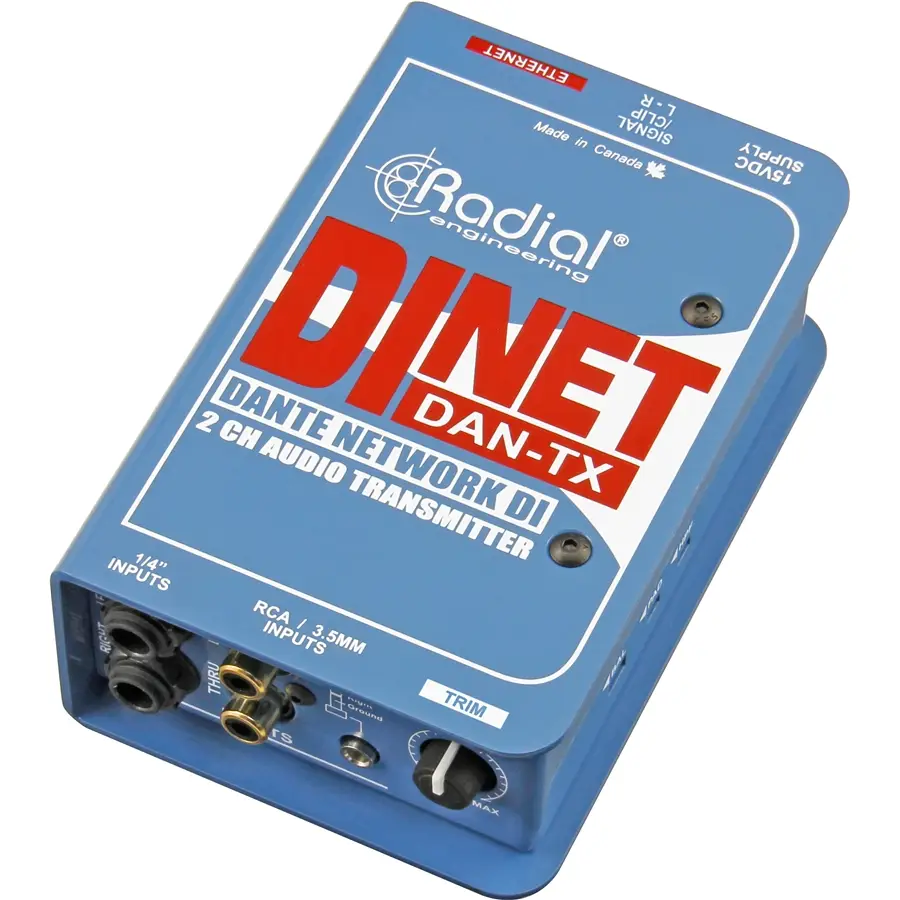

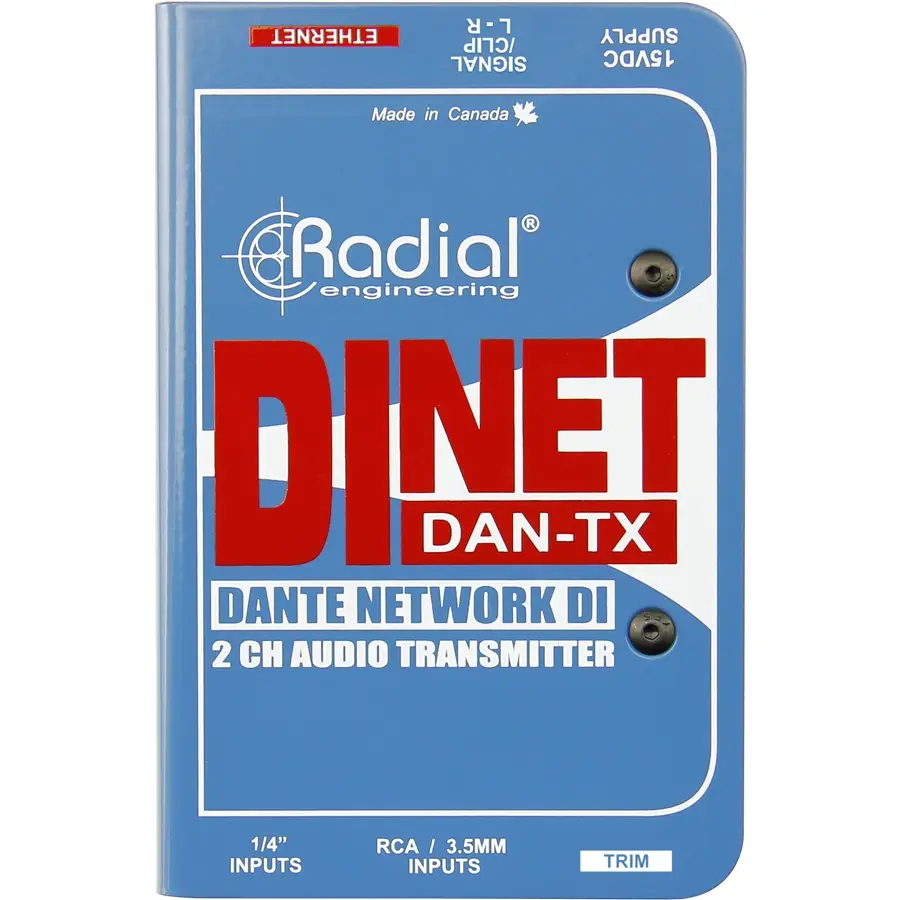

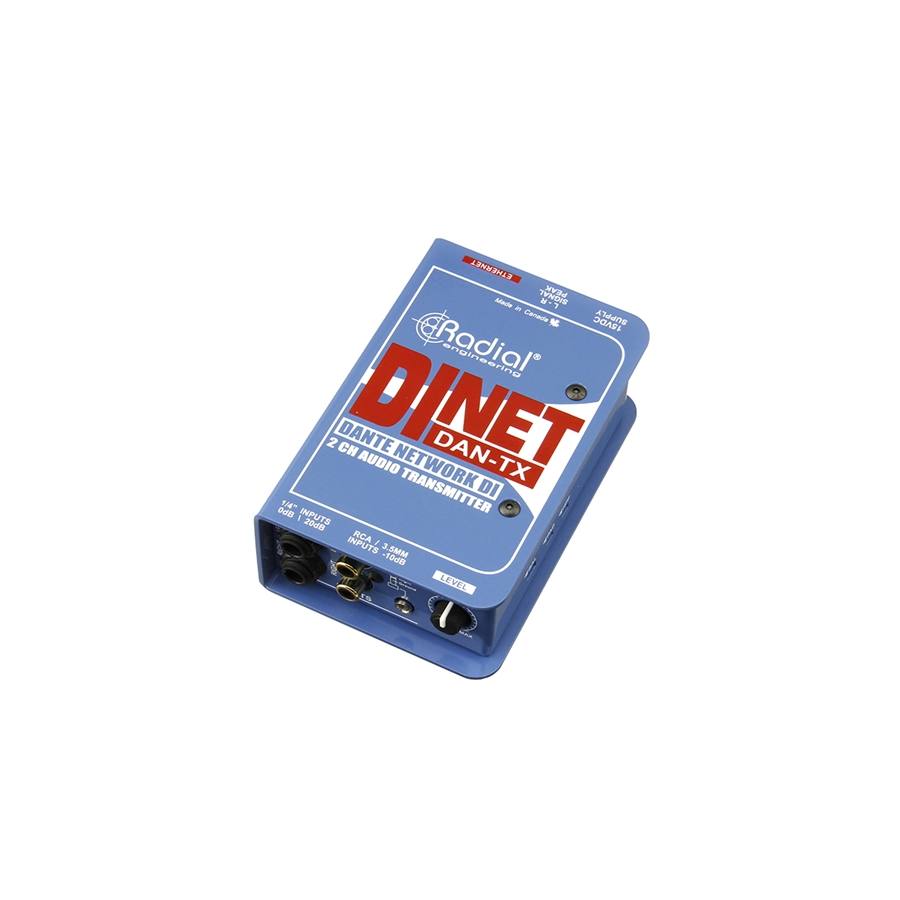

Radial Engineering DiNet Dan-TX

Selezionando la modalità Instrument, il connettore Right da ¼" viene collegato ad un Thru-put per il collegamento ad un amplificatore locale. Ora lo strumento può essere indirizzato in qualsiasi punto della rete Dante, sempre con la possibilità del monitoraggio locale attraverso un amplificatore da palco.

Inserite le vostre tastiere stereo, sintetizzatori, computer portatili, tablet o qualsiasi altro dispositivo consumer sbilanciato nella rete Dante senza dover installare software specifici. Basta collegare gli ingressi da ¼", RCA o da 3,5 mm.

Gli ingressi da ¼" su DAN-TX sono ingressi TRS bilanciati che consentono livelli di segnale fino a +24dBu. Ogni mixer analogico bilanciato, registratore o sorgente di riproduzione può essere collegata velocemente a una rete Dante.

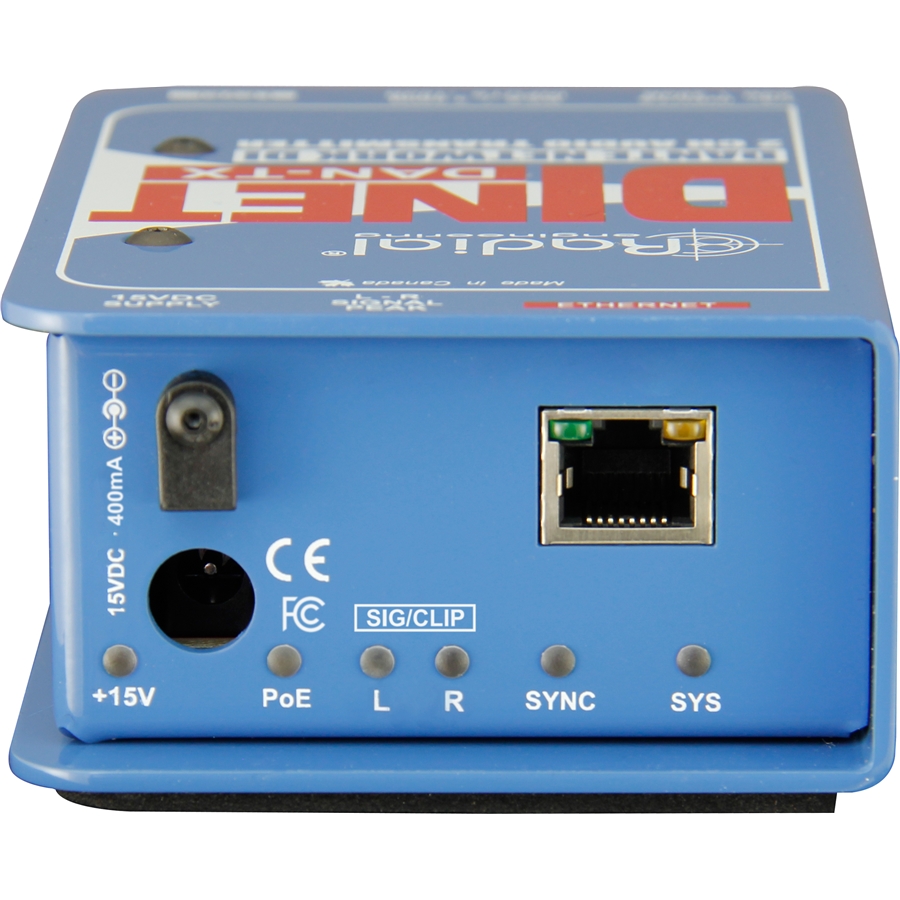

Collegate DAN-TX alla rete Dante con un cavo standard Cat5e / Cat6. Quando DAN-TX viene collegato a una rete attiva, gli indicatori LED della presa Ethernet si illuminano. Qualora sia disponibile la Power-over-Ethernet (PoE), l'indicatore LED rosso PoE si illumina: con la PoE attiva, non è necessaria un'alimentazione esterna, se la PoE non è disponibile, collegate l'alimentatore da 400mA 15VDC per alimentare DAN-TX.

Collegamenti Ethernet

DAN-TX si collega alla rete Ethernet con un cavo standard CAT5e o CAT6. Per un'affidabilità ottimale e per evitare interferenze, utilizzate un cavo Ethernet e connettori schermati ogni qualvolta questo sia possibile. Dopo aver collegato lo switch Ethernet a un computer con il software Dante Controller attivo, DAN-TX appare come un dispositivo di trasmissione disponibile.

Utilizzare DAN-TX come una DI box per strumenti

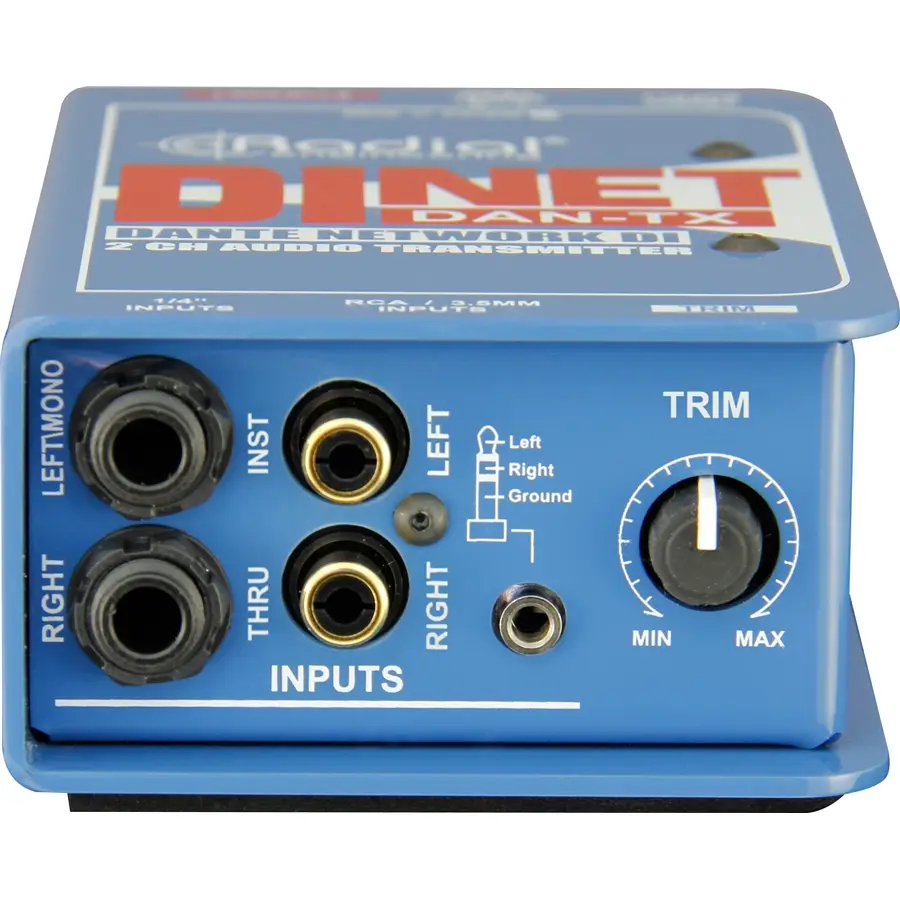

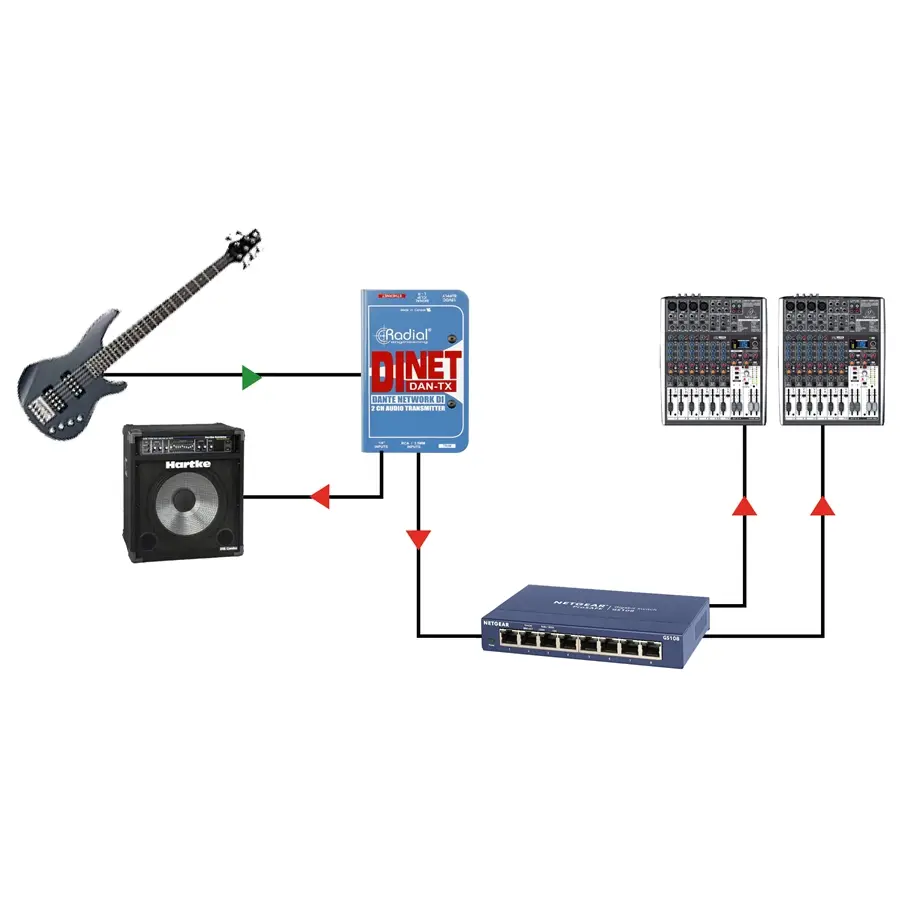

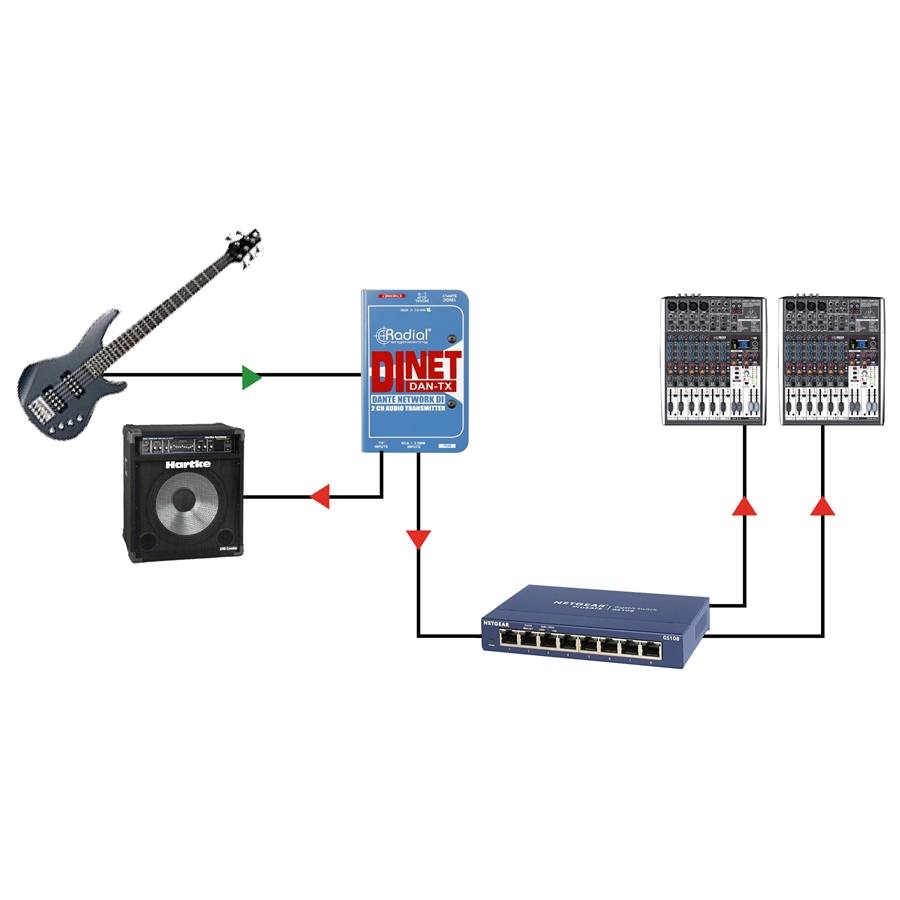

DAN-TX consente di collegare strumenti come chitarra o basso e alimentare direttamente una rete Dante, per indirizzare il segnale ad una console di mixaggio distante, un'interfaccia di registrazione o qualsiasi altro punto finale della rete. Impostate l'interruttore LINE / INST su INST per accettare segnali ad alta impedenza. Questo configura gli ingressi da ¼" in modo che la presa LEFT / MONO sia l’ingresso per il vostro strumento mentre il connettore RIGHT diventa un'uscita THRU cablata in parallelo all'ingresso sinistro (LEFT / MONO). È possibile utilizzare questa connessione per alimentare contemporaneamente un amplificatore sul palco, proprio come si farebbe con una Direct Box analogica.

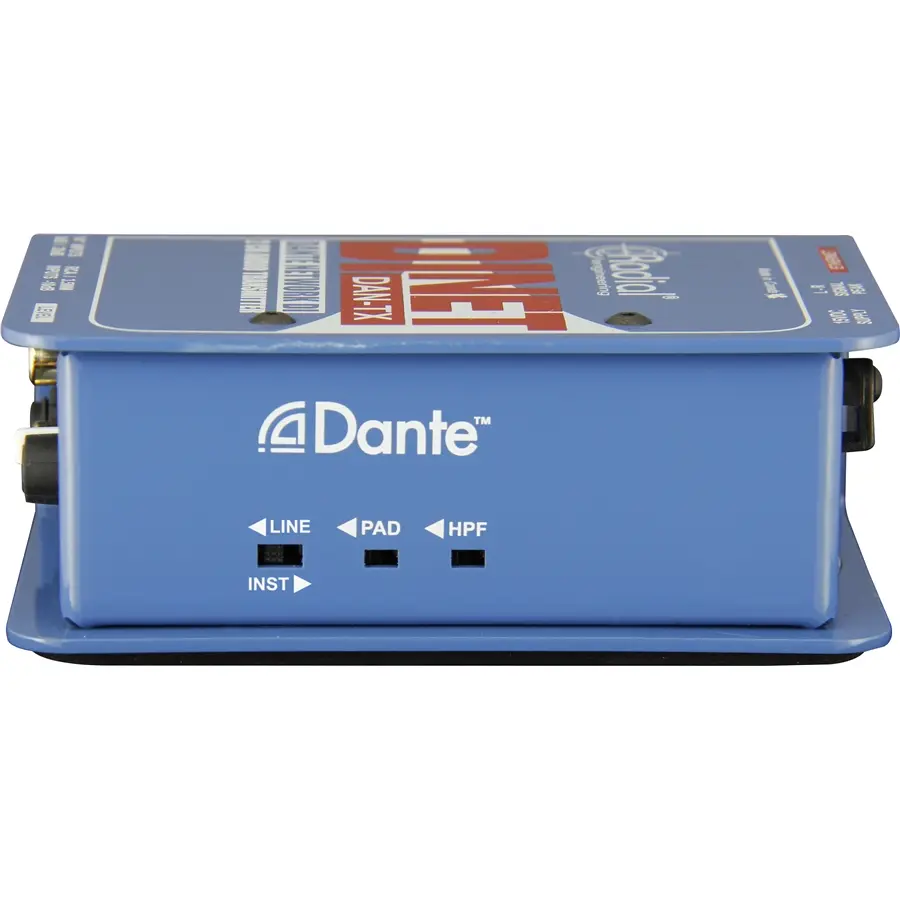

Impostate il controllo TRIM a ore 12 e regolate il livello in base alle vostre esigenze, ruotando verso l’alto se avete bisogno di più il segnale, o verso il basso se l'indicatore LED LEFT SIG / CLIP diventa rosso. Il controllo TRIM non influisce sul livello del segnale dell’uscita THRU. Anche il controllo PAD non influisce sui connettori da ¼" quando DAN-TX è impostato in modalità INST. Per ripulire il segnale dalle eccessive basse frequenze, attivate l'HPF sul lato di DAN-TX per disattivare frequenze inferiori agli 80Hz.

Quando utilizzate DAN-TX con uno strumento mono, verrà utilizzato solo il canale sinistro dell'uscita Dante. Avrete ancora accesso al canale destro dell'uscita Dante tramite il connettore RIGHT RCA o all'anello (ring) dell'ingresso TRS da 3,5 mm. Ciò consente di collegare contemporaneamente una sorgente monofonica con livello di linea e uno strumento mono alla rete Dante. Il controllo del livello influenzerà entrambi gli ingressi.

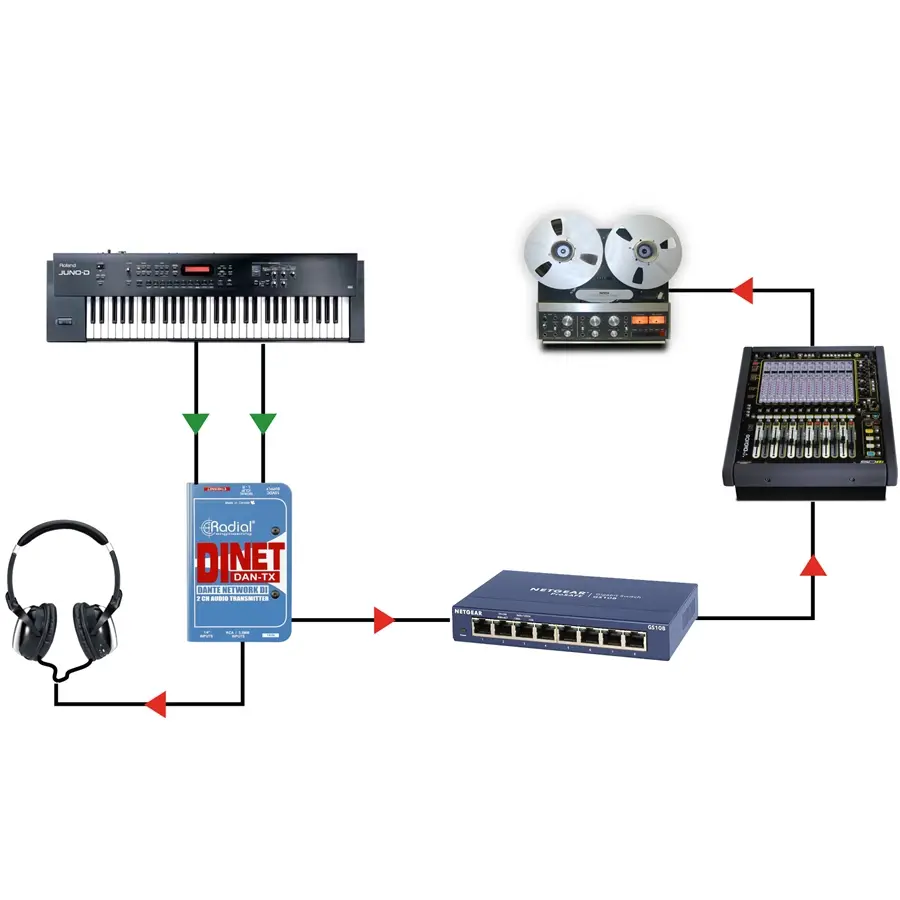

Quando si utilizza DAN-TX con dispositivi audio consumer, in genere verranno utilizzati i connettori RCA o il connettore mini da 3,5mm, tuttavia è possibile utilizzare anche gli ingressi da ¼". Con l'interruttore LINE / INST impostato su LINE, DAN- TX accetterà i segnali consumer a livello di linea, come quelli provenienti da un lettore CD, un computer portatile, un tablet o un smartphone. In questa modalità è possibile collegare a DAN-TX anche tastiere stereo. È possibile utilizzare il controllo TRIM per ottimizzare il livello e se si desidera un'ulteriore attenuazione si può inserire il PAD. È possibile utilizzare solo una serie di ingressi alla volta, poiché tutti quanti verranno sommati insieme alle uscite Ethernet Dante destra e sinistra. Per collegare a Dante più dispositivi, utilizzate più unità DAN-TX.

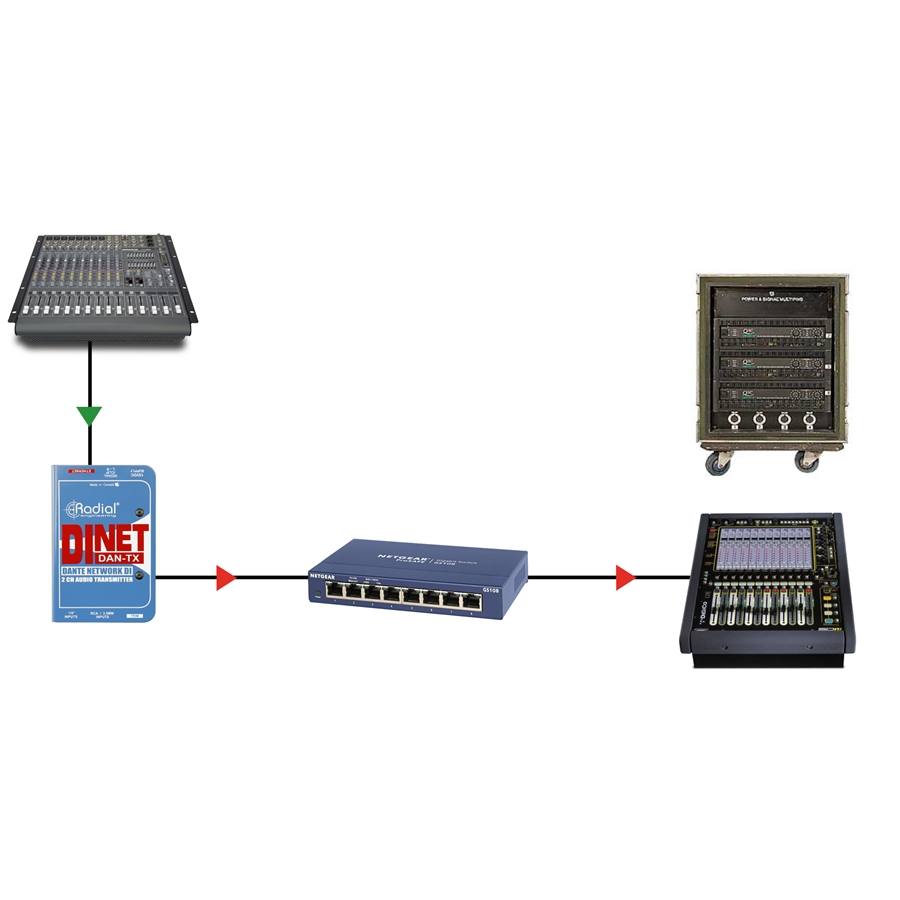

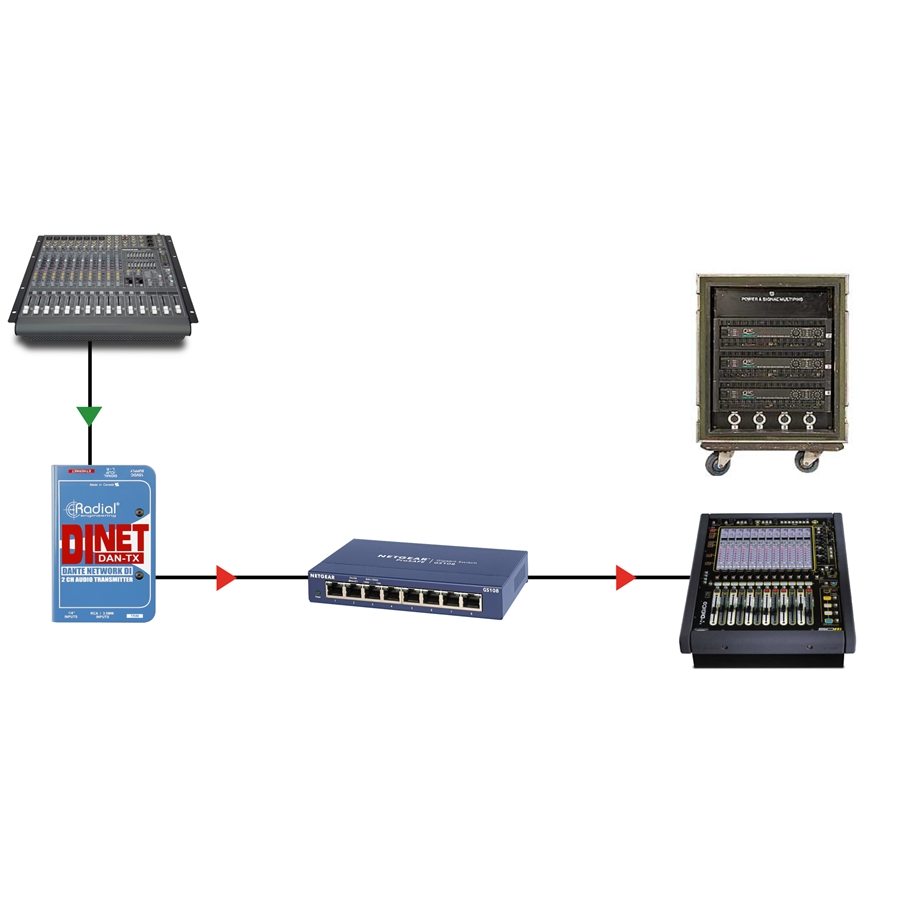

DAN-TX può essere utilizzato anche con apparecchiature audio professionali quali mixing console e interfacce di registrazione, con la possibilità di gestire livelli di segnale estremamente potenti fino a +24dBu. I connettori da ¼"accettano ingressi TRS bilanciati, con +/-10dB di guadagno disponibili con il controllo TRIM, insieme a un pad da -18dB per l’abbinamento a una vasta gamma di livelli di ingresso. Quando il controllo TRIM è impostato a ore 12 e il PAD è attivo, +18dBu = 0dBFS. Con il PAD non attivo o quando DAN-TX è impostato in modalità Instrument, 0dBu = 0dBFS. Assicuratevi che l'interruttore LINE / INST sia impostato su LINE quando collegate un'apparecchiatura audio professionale agli ingressi DAN-TX.
