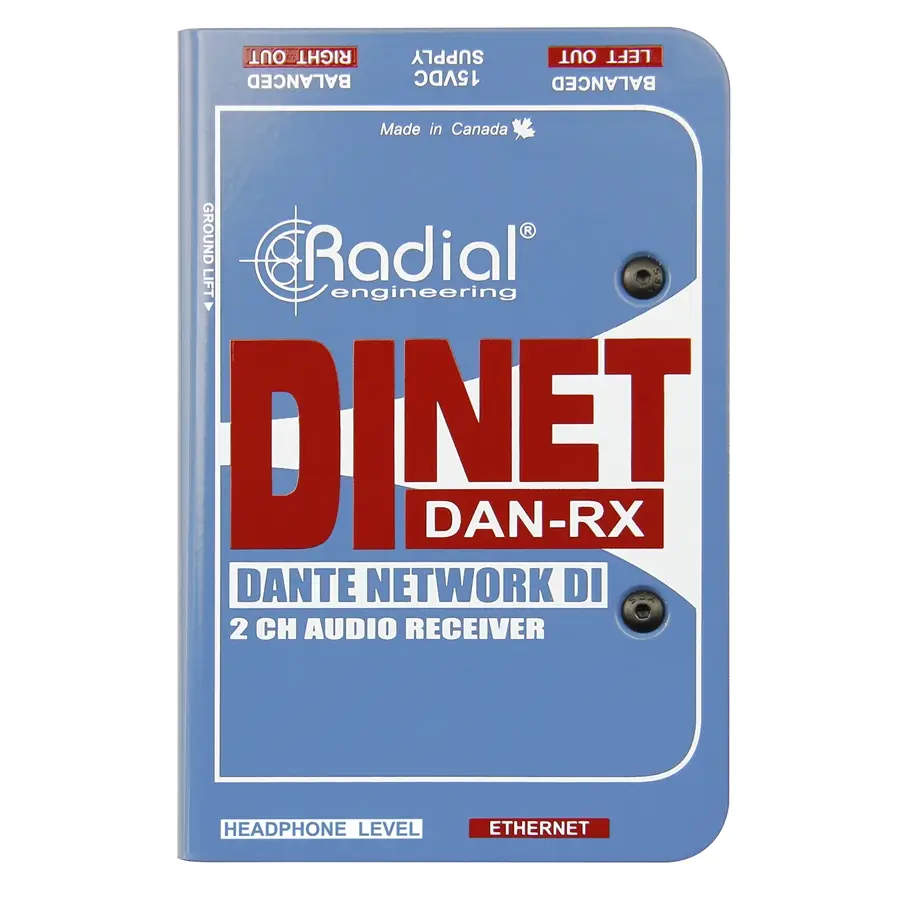

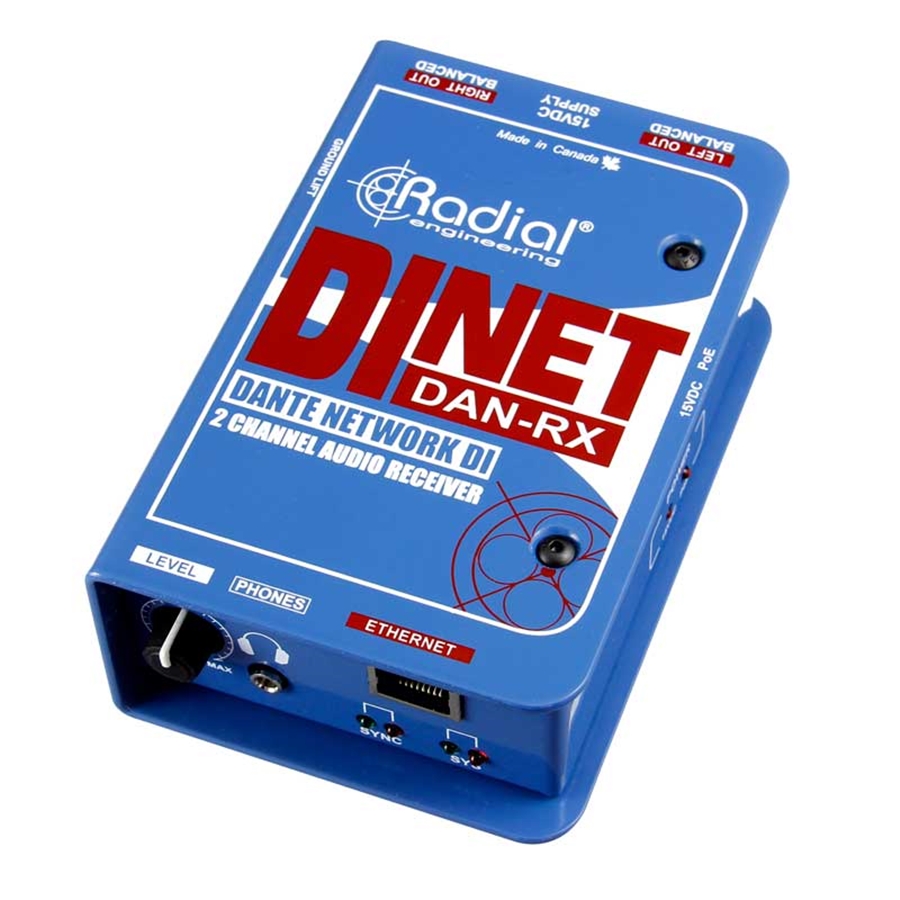

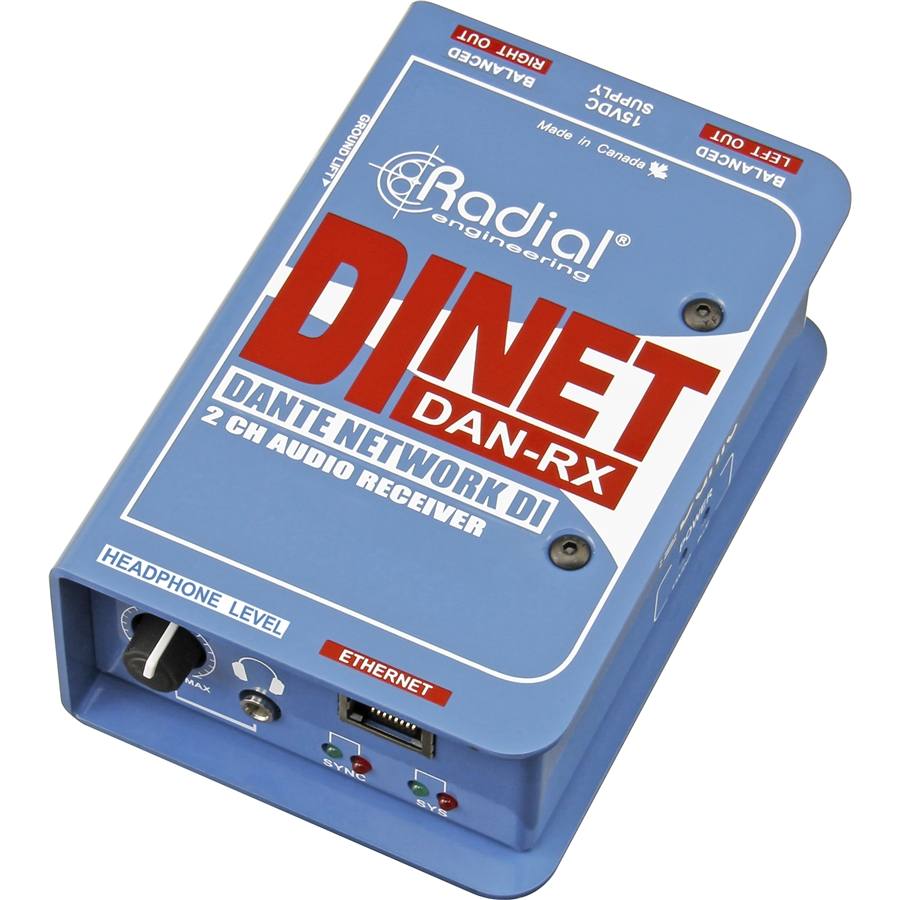

DiNET DAN-RX di RADIAL ENGINEERING è un endpoint Dante™ Stereo che converte il segnale digitale di rete in analogico 24bit/96kHz, con oltre 100db di dinamica, Le uscite XLR bilanciate consentono il collegamento a mixer, amplificatori o diffusori amplificati, è dotato inoltre di uscita per cuffie con controllo di livello utile per il monitoraggio personale.

Caratteristiche di rilievo

• Dispositivo con uscite stereo analogiche per reti Dante™
• Uscite bilanciate XLR per connessioni di livello mic o line
• Amplificatore cuffie integrato per il personal monitoring
• Conversione digitale-analogica a 24bit/96kHz

Radial DAN-RX è un terminale digitale-analogico a 24 bit / 96kHz a 2 canali che consente all'utente di inviare audio da una rete Dante™ per la connessione a sistemi audio professionali. Sviluppato da Audinate®, il protoollo Dante è diventato lo standard di distribuzione dell’audio digitale in ambito audio professionale. Utilizzando reti Ethernet standard, tutti i dispositivi Dante collegati possono comunicare e gestire l'audio tra di loro con una latenza molto ridotta. DAN-RX fornisce un modo semplice per prelevare un segnale stereo dalla rete Dante e convertirlo in audio analogico per il monitoraggio in qualsiasi posizione senza bisogno di apparecchiature aggiuntive.

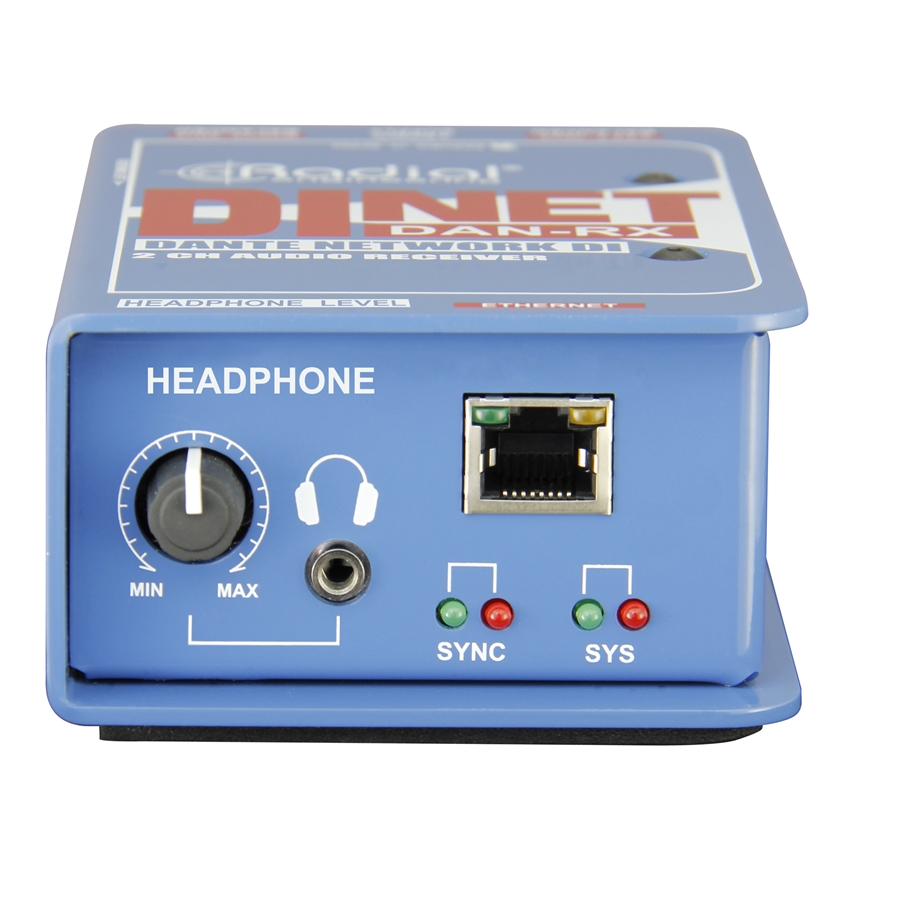

DAN-RX possiede uscite XLR per il collegamento ad apparecchiature audio professionali bilanciate come gli ingressi microfonici su una scheda di mixaggio o direttamente ad un amplificatore o diffusore attivo. Nelle applicazioni audio in diretta, DAN-RX può essere usato per restituire l'audio sul palco o per indirizzare audio a sistemi PA più piccoli o registratori posizionati in remote room all'interno di un locale. È presente anche un'uscita cuffie da 3,5 mm con controllo di livello per verifiche sull’audio prima di collegarsi al sistema PA o per monitorare localmente con le cuffie, utile in eventi in cui molte persone devono ascoltare con sistemi di monitoraggio personali.

DAN-RX possiede convertitori analogici da 24 bit / 96 kHz ad alta qualità audio. Collegarsi alla rete Dante è semplice - collegate semplicemente la presa Ethernet a qualsiasi sistema audio in rete utilizzando un cavo standard Cat5e o Cat6. DAN-RX accetterà l’alimentazione Power-over-Ethernet (PoE), ma è incluso anche un adattatore per l'utilizzo quando la PoE non è disponibile. Una volta collegato, DAN-RX apparirà come un dispositivo di uscita a 2 canali nel software del controller Dante e su altri dispositivi abilitati alla rete Dante. DAN-RX è il modo più semplice per convertire un segnale digitale proveniente da rete Dante in analogico.

Audinate^® è un marchio registrato di Audinate Pty Ltd.
Dante™ è un marchio di fabbrica di Audinate Pty Ltd.

DiNET™ DAN-RX™ Utilizzo & Applicazioni

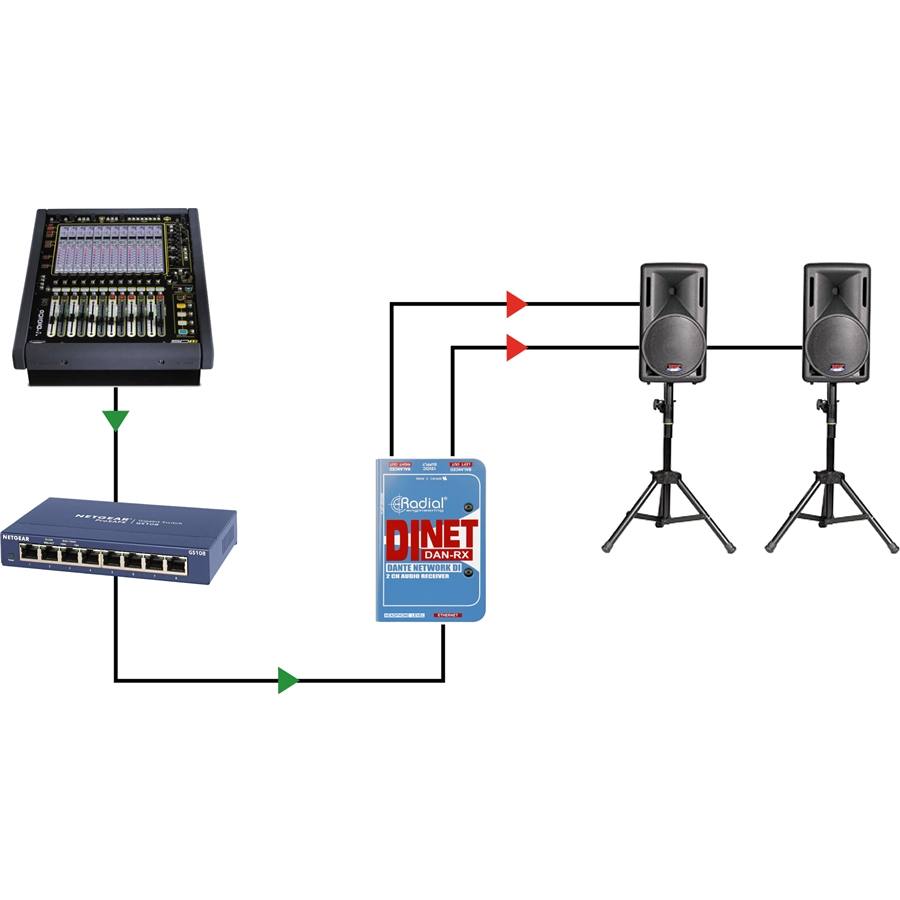

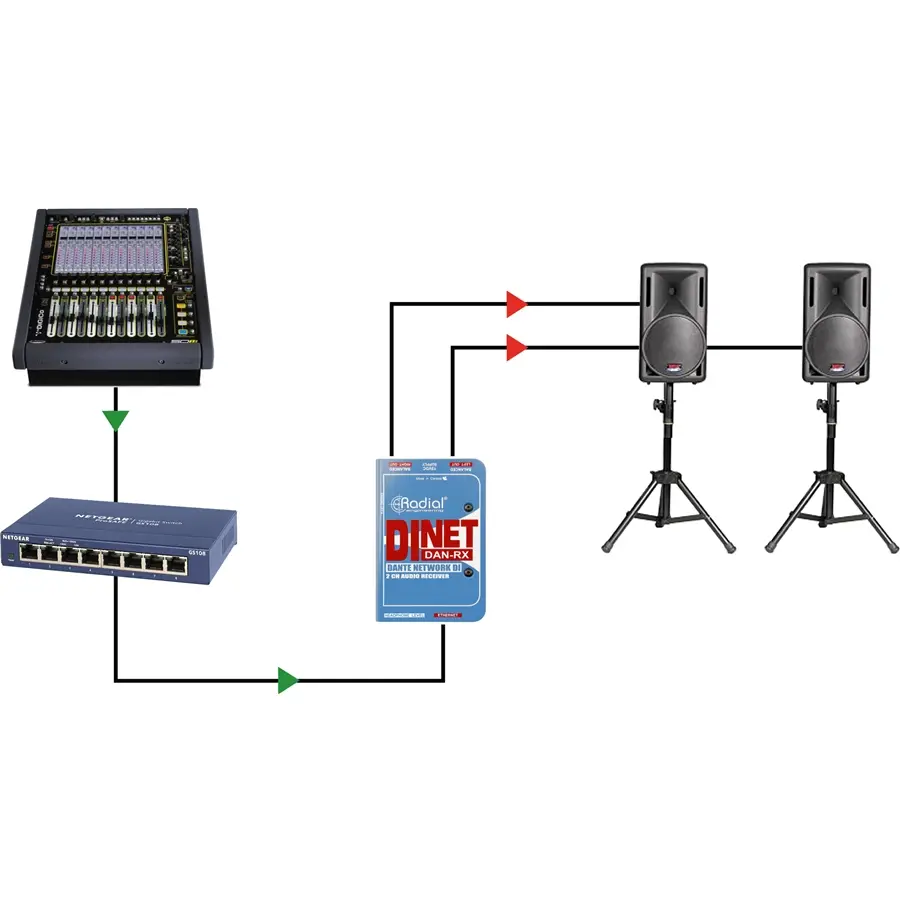

Utilizzo di DAN-RX per collegarsi ad un piccolo sistema PA

Diagramma per inviare un segnale stereo a piccoli sistemi PA in ambienti affollati o a remote room all'interno di un locale.

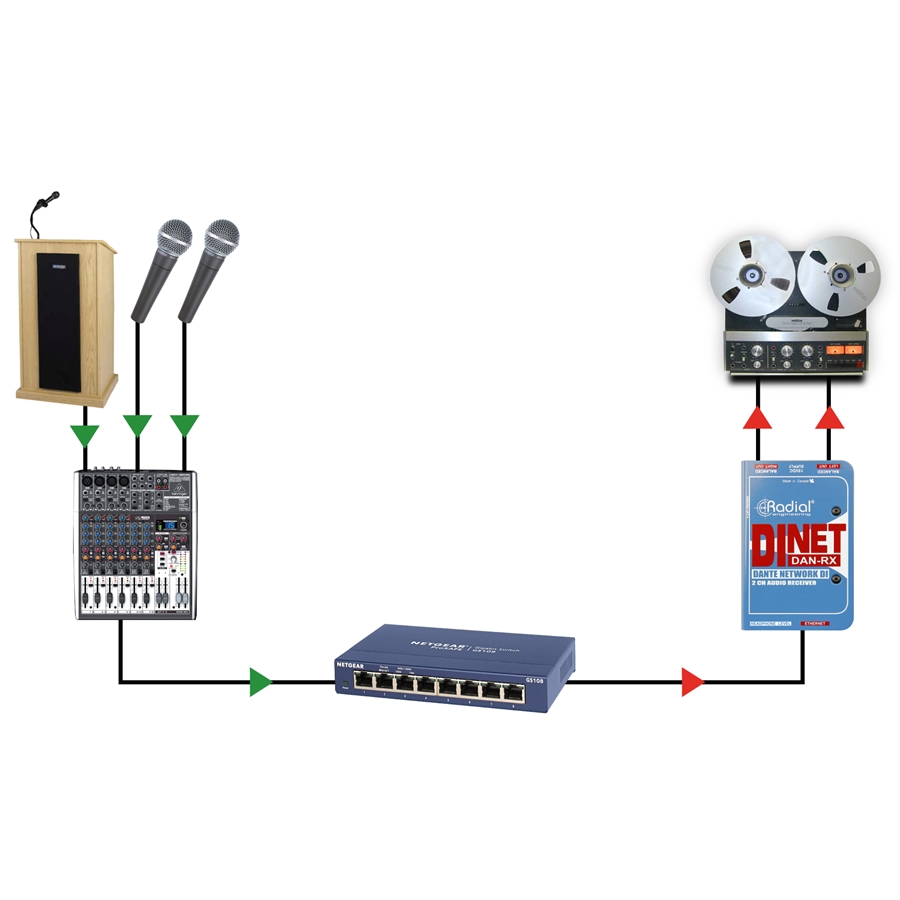

Utilizzo di DAN-RX per la distribuzione in sala stampa

I sistemi di registrazione sono spesso collocati in stanze lontane dalla conferenza stampa. DAN-RX fornisce un modo semplice per inviare l’audio a queste stanze e collegarsi direttamente a un registratore o anche per alimentare una pres Box.

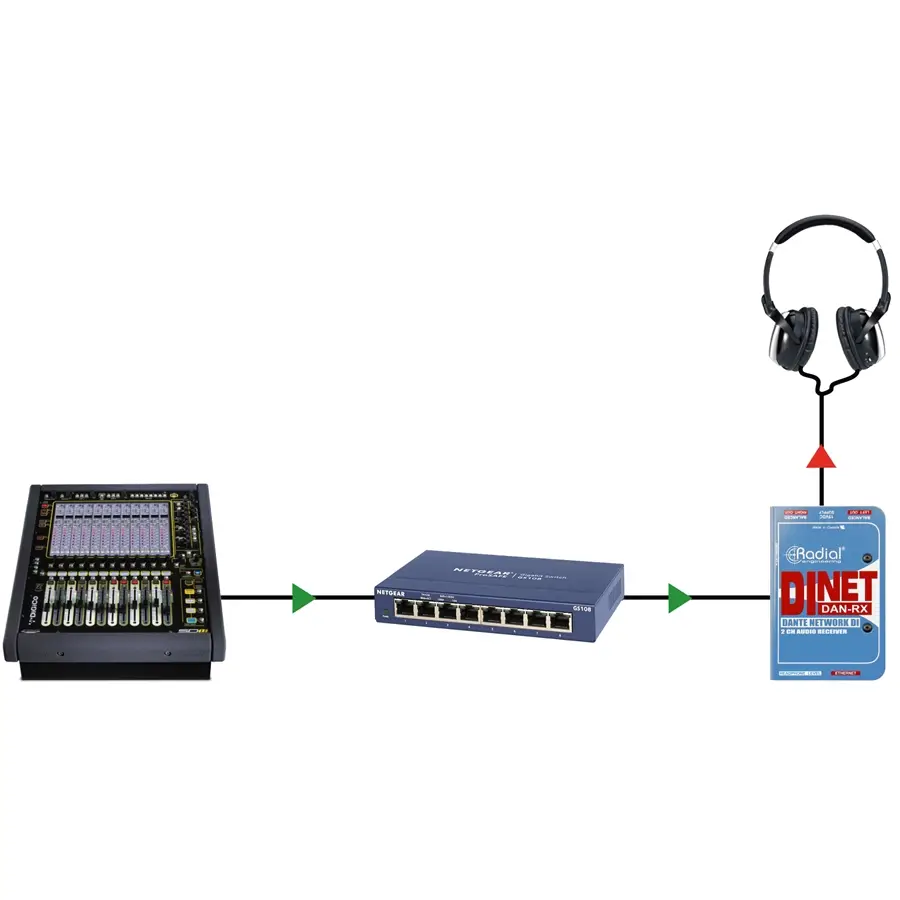

Uso di DAN-RX per il monitoraggio personale

L'uscita dedicata della cuffia su DAN-RX consente l’ utilizzo come sistema di monitoraggio personale. L'ingegnere del suono può creare un mix unico per musicisti, produttori o qualsiasi altro dello staff che necessiti di monitorare un segnale in qualsiasi punto della rete.

Specifiche tecniche di DAN-RX

• Tipo di circuito audio:  dispositivo di uscita attivo bilanciato a corrente elevata
• Numero di canali: 2
• Risposta in frequenza: 20Hz - 20kHz
• Gamma dinamica:       >100dB
• Guadagno: 8dBu max @ -6dBfs
• Distorsione armonica totale:  0,007% @ -6dBfs
• Impedenza di uscita: 150Ω
• Frequenza di campionamento 44,1kHz, 48kHz, 88,2kHz e 96kHz (24 bit)

Caratteristiche

• Connettori di ingresso:               RJ45 Ethernet

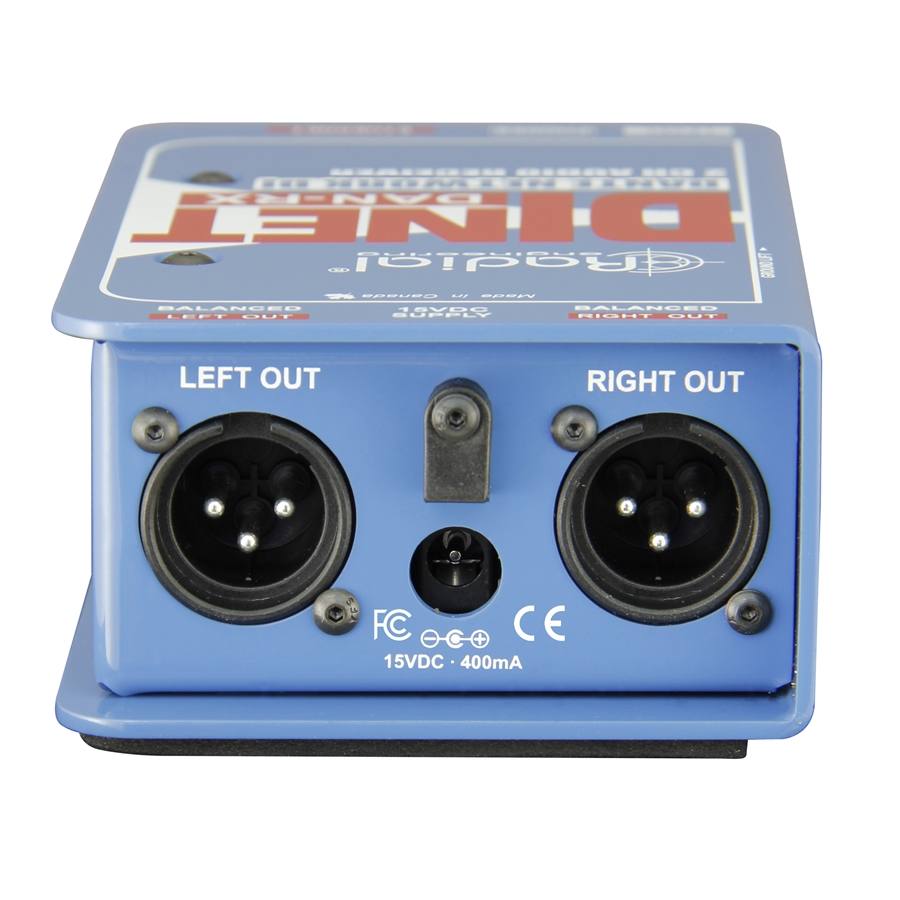

• Connettori di uscita:    XLR
• Extra:   Uscita Cuffie connettore mini jack da 3,5 mm

Generale

• Costruzione:    Acciaio calibro 14
• Dimensioni (L x P x P):  5“ x 3,31” x 1,88” (12,7cm x 8,4cm x 4,8cm)
• Peso: 0,66 kg (1,45 libbre)

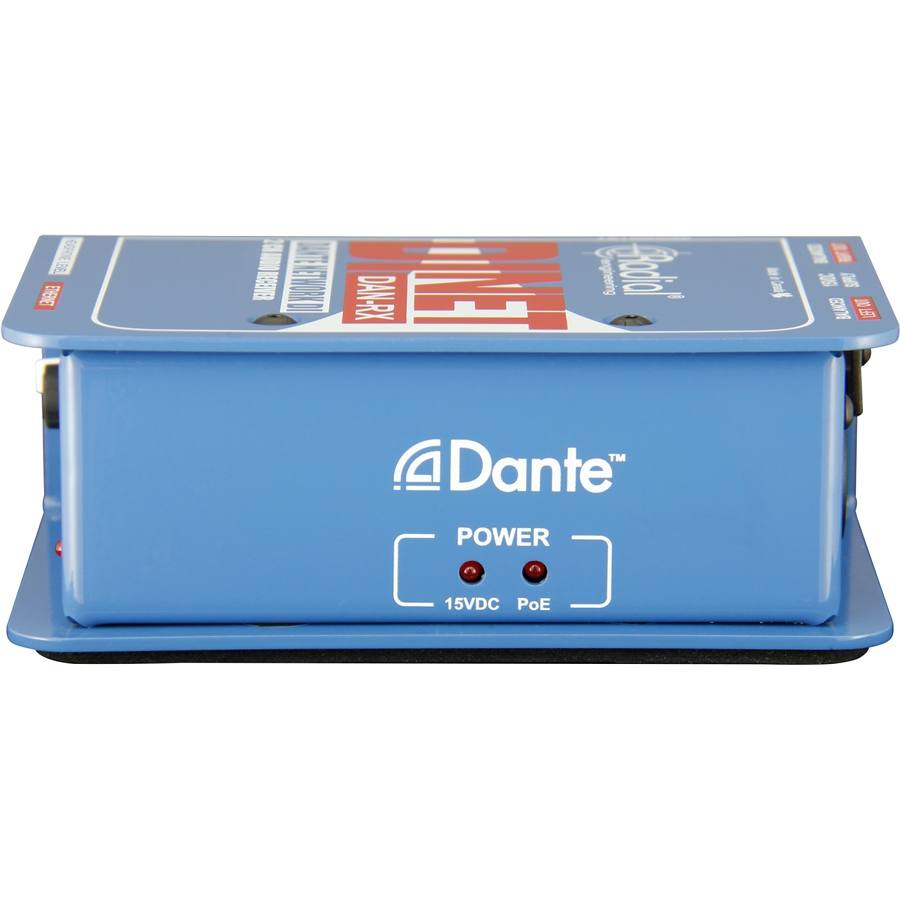

• Alimentazione: 15VDC 400mA (inclusa) o PoE
• Condizioni d'uso:       utilizzare solo in ambienti asciutti tra 5°C e 40°C.
