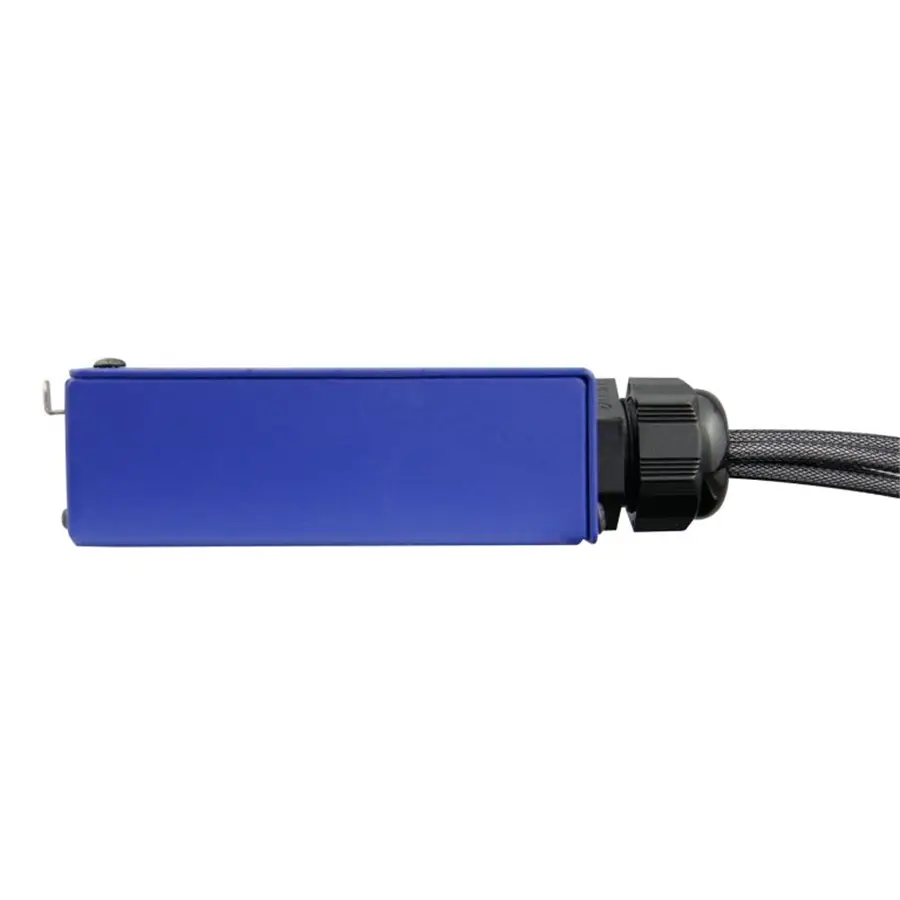

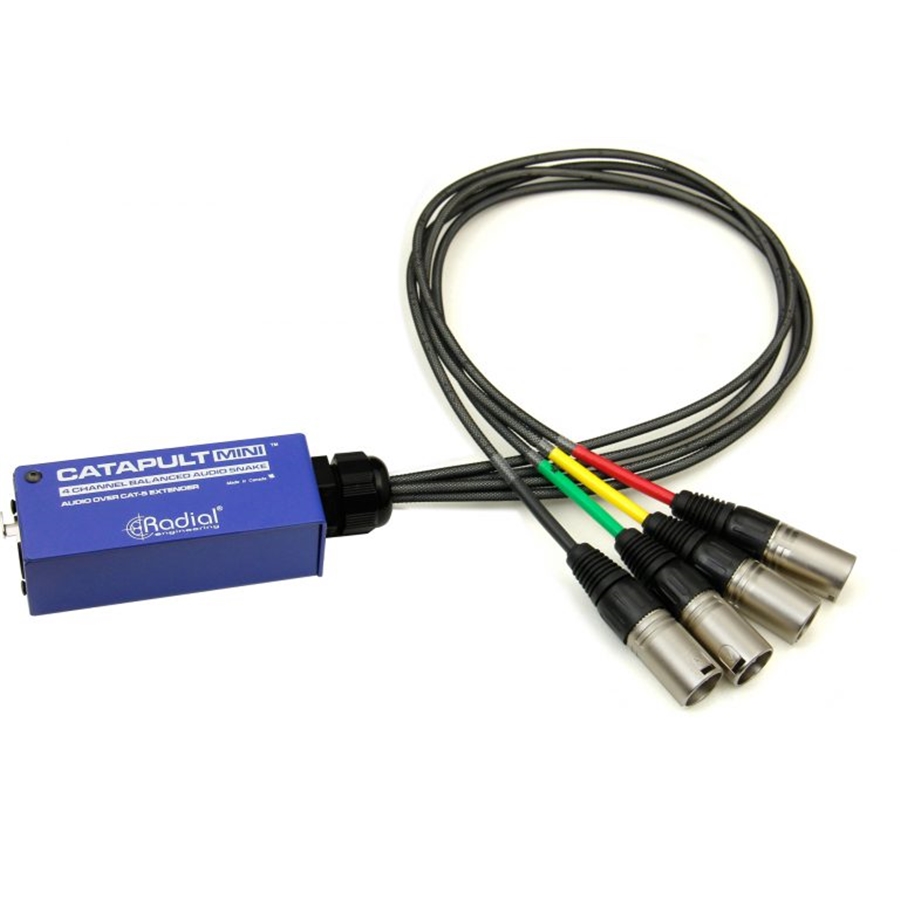

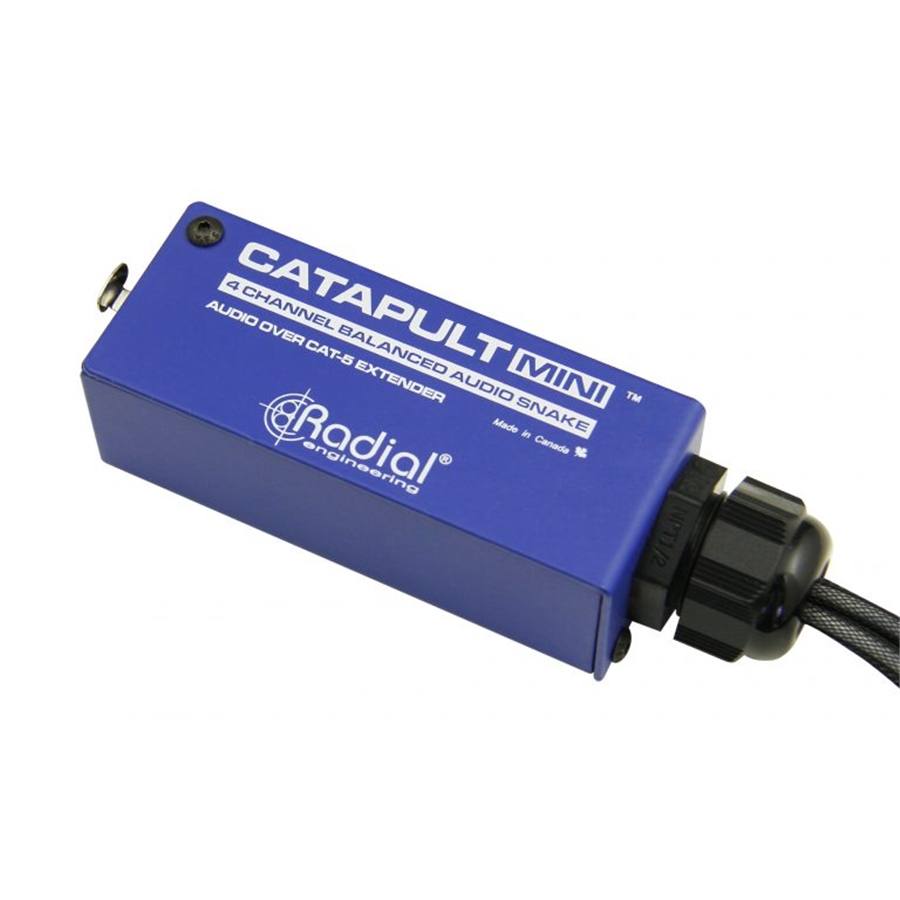

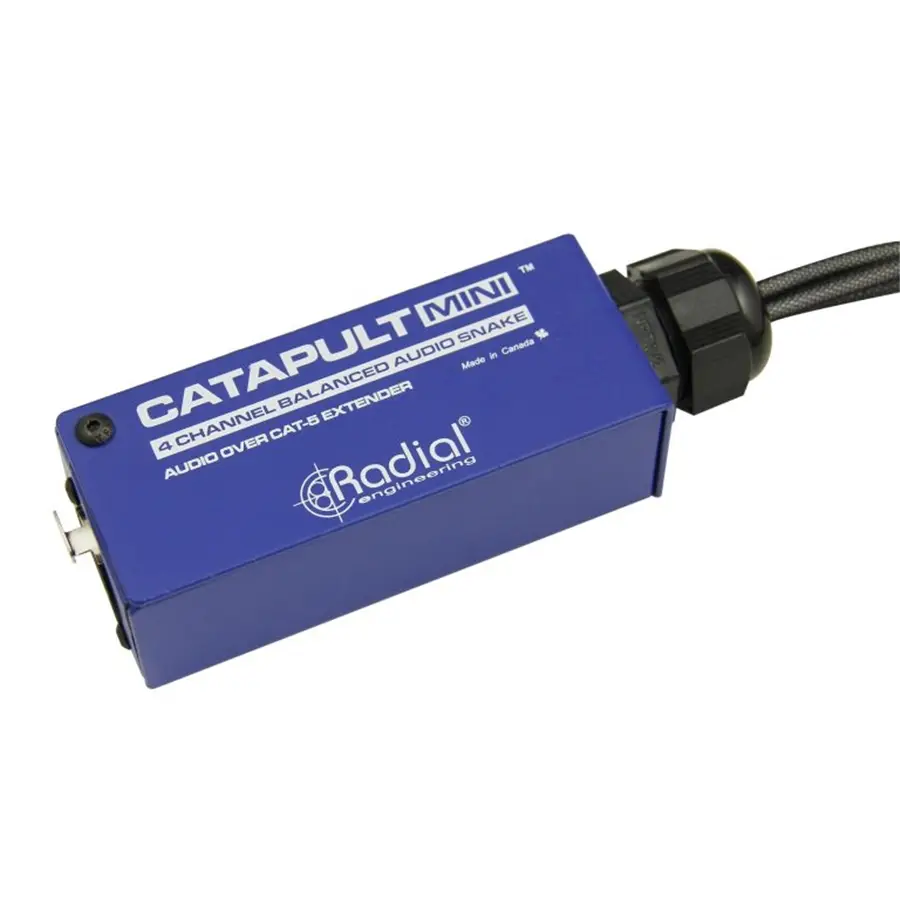

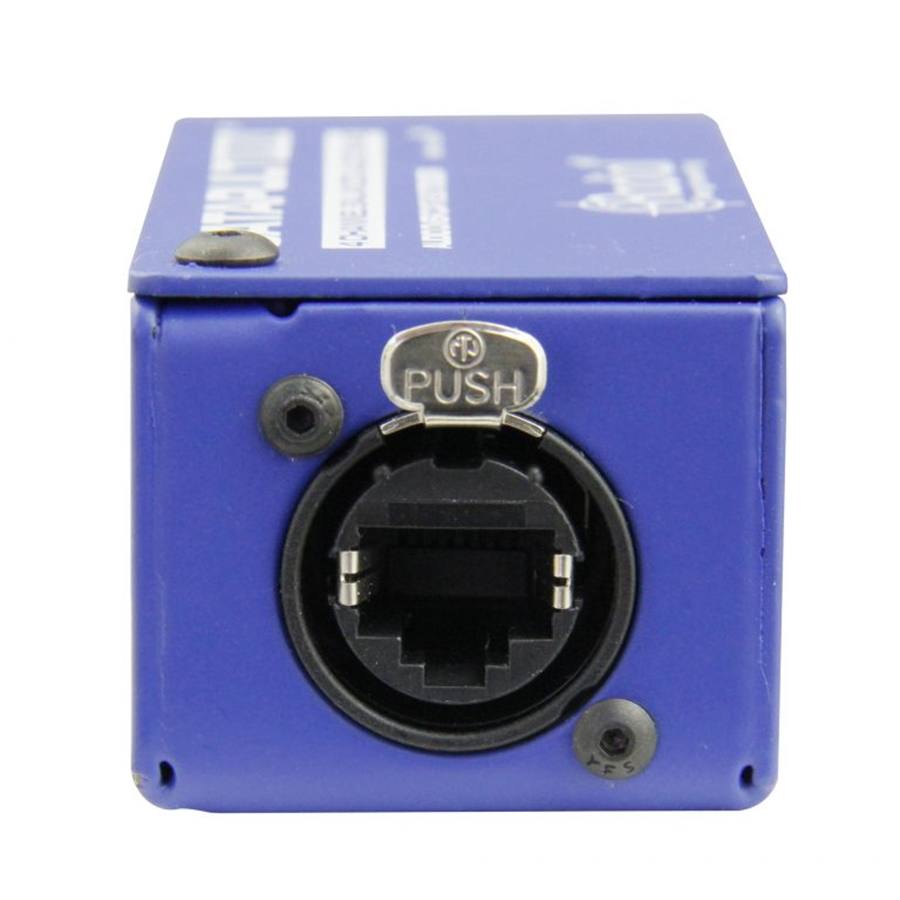

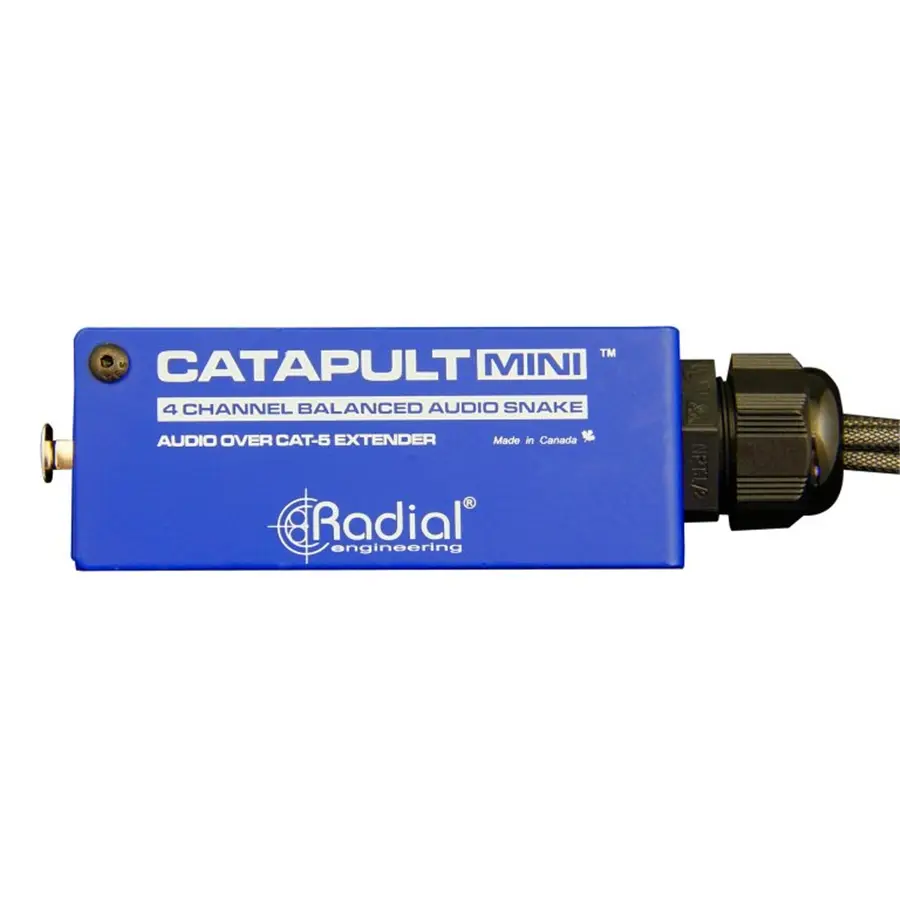

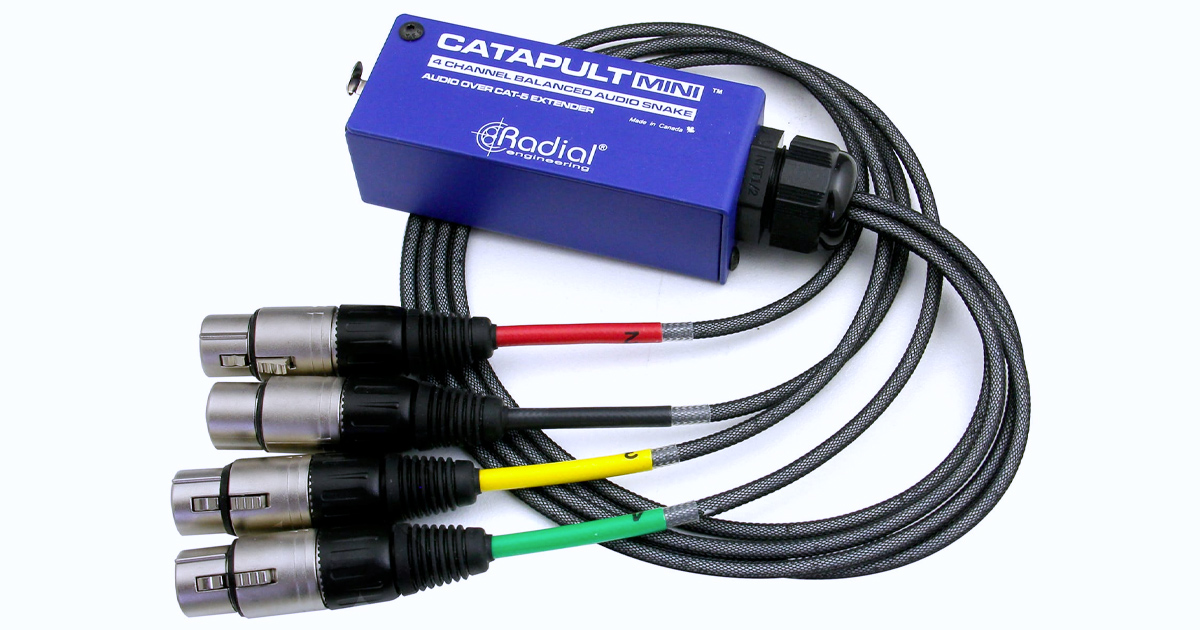

Radial Catapult Mini TX è un trasmettitore audio passivo che gestisce fino a 4 segnali bilanciati su un singolo cavo Cat 5/6. E' dotato di ingressi e uscite XLR, Ground Lift integrato e cavi breakout codificati. Compatto e leggero, assicura trasmissioni affidabili e ordinate in installazioni professionali.
Caratteristiche di rilievo
- Invia quattro canali audio analogici su un unico cavo Cat 5/6
- Può funzionare con sistemi via cavo già esistenti
- Compatto e leggero, ma resistente e robusto
- L’economico cavo Cat 5/6 sostituisce gli ingombranti snake audio multicanale
Catapult Mini TX si comporta come un tipico snake audio a quattro canali; consentono di inviare segnali microfonici o di linea da una posizione a un'altra senza perdita di segnale, rumore, interferenze e senza conversione audio digitale. Ciò che rende unico il sistema Catapult è l'utilizzo del cavo Ethernet Cat 5, ampiamente disponibile, leggero ed economico. È sufficiente collegare un cavo Cat 5 schermato tra due qualsiasi moduli Catapult che utilizzeranno i conduttori analogici del cavo per fornire quattro linee audio bilanciate a qualsiasi destinazione.
Audio analogico con cablaggio Cat 5
Catapult Mini TX funziona come un tradizionale snake audio a quattro canali, permettendo di inviare segnali microfonici o di linea da un punto all’altro senza perdita di qualità, rumore, interferenze o necessità di conversione digitale. Ciò che distingue il sistema Catapult è l’utilizzo del cavo Ethernet Cat 5: leggero, economico e facilmente reperibile. Basta collegare un cavo Cat 5 schermato tra due moduli Catapult per ottenere quattro linee audio bilanciate pronte all’uso.
Operatività con cablaggio diretto passivo
I moduli Catapult non richiedono alimentazione e mantengono il segnale completamente in analogico, eliminando la necessità di conversioni digitali. Il collegamento diretto dai connettori XLR al connettore RJ45 su cavo Cat 5 assicura un trasferimento del segnale pulito, senza colorazioni o distorsioni.
Utilizzare installazioni di cavi preesistenti
Molti edifici dispongono già di cablaggi Cat 5: questo permette di sfruttarli per trasmettere audio tra stanze distanti senza installare nuovi cavi. In questo modo si evitano ingombranti e costosi multicore audio, beneficiando invece della rete già presente per collegamenti rapidi e ordinati.
Mix & Match
Tutti i moduli Radial Catapult sono compatibili tra loro e vengono venduti singolarmente, consentendo di creare la combinazione più adatta alle proprie esigenze. I Catapult Mini RX e TX possono essere utilizzati insieme per ottenere uno snake audio compatto a 4 canali. In alternativa, se si desidera una stage box per i microfoni ma si preferisce un breakout più piccolo da inserire nel case del mixer, è possibile abbinare Catapult TX4 al Catapult Mini RX. La varietà dei moduli disponibili permette di configurare liberamente trasmissione e ricezione per qualsiasi applicazione.
Catapult Mini - Applicazioni

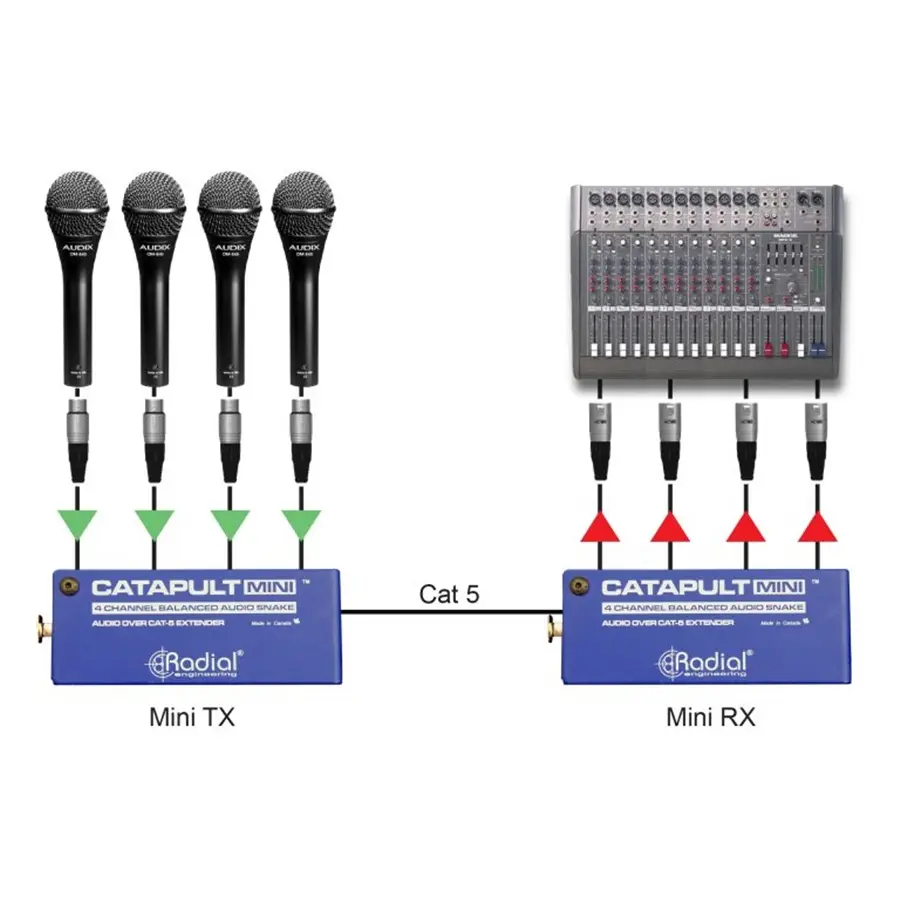

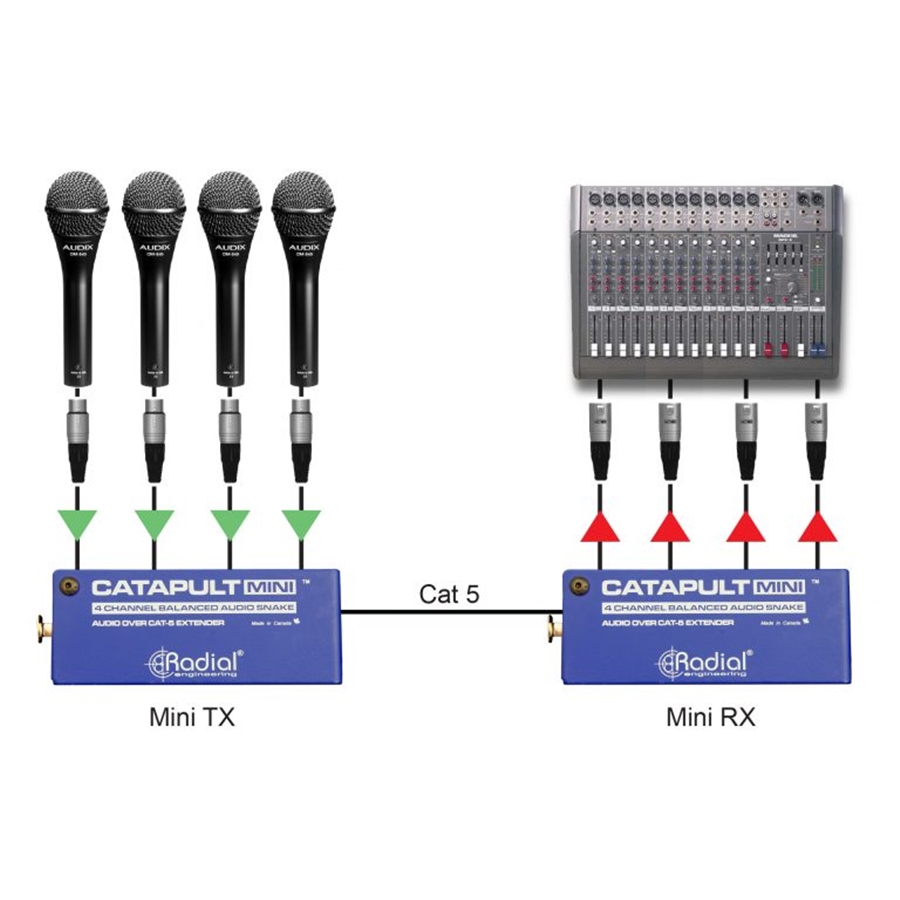

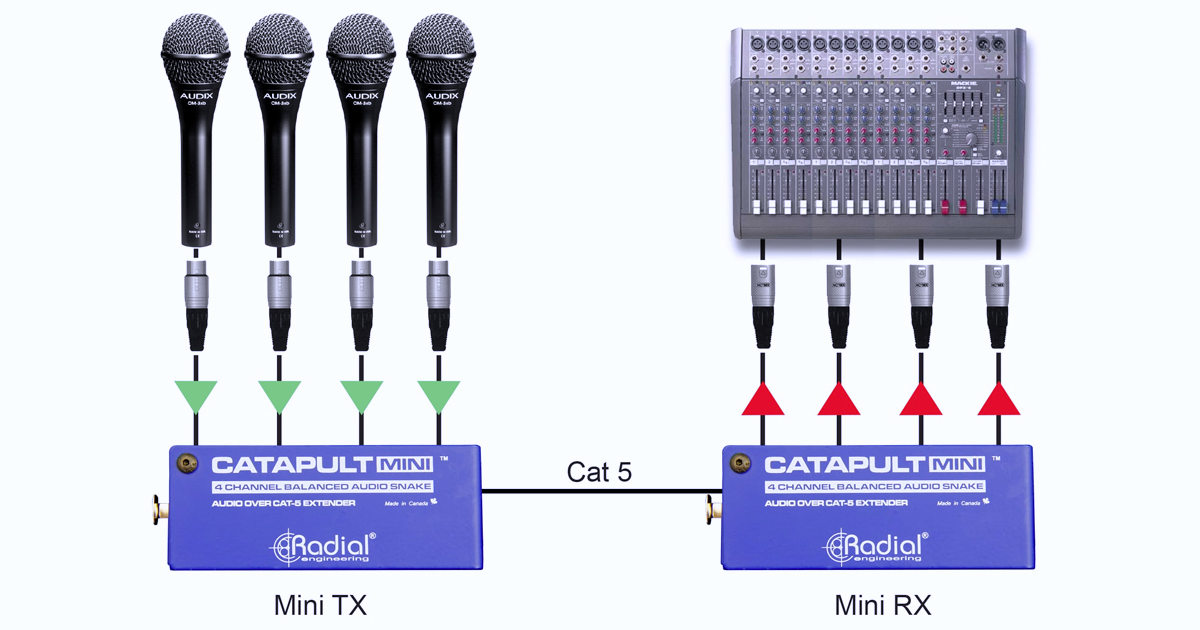

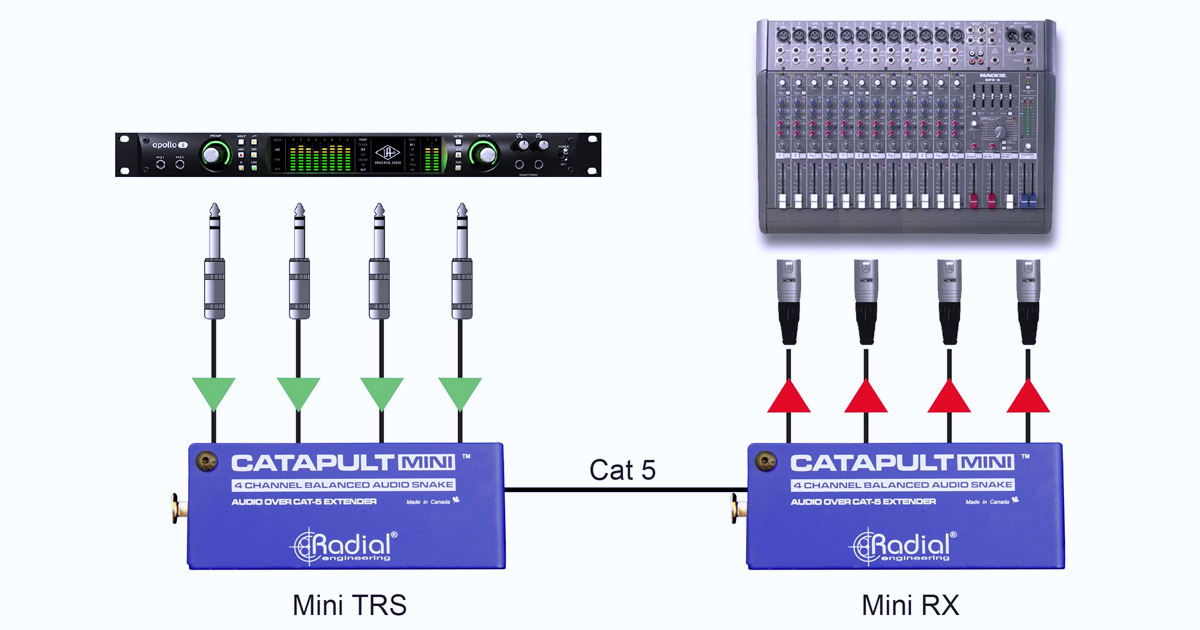

Utilizzo di Mini TX con Mini RX
È possibile collegare direttamente Mini TX e RX con un cavo Cat 5 singolo, ottenendo un efficace snake audio analogico 4 canali in grado di fornire segnali bilanciati su lunghe distanze con elevata qualità audio.
Utilizzo di Mini TX con Mini RX
È possibile collegare direttamente Mini TX e RX con un cavo Cat 5 singolo, ottenendo un robusto snake audio analogico a 4 canali in grado di fornire segnali bilanciati su lunghe distanze con elevata qualità audio.

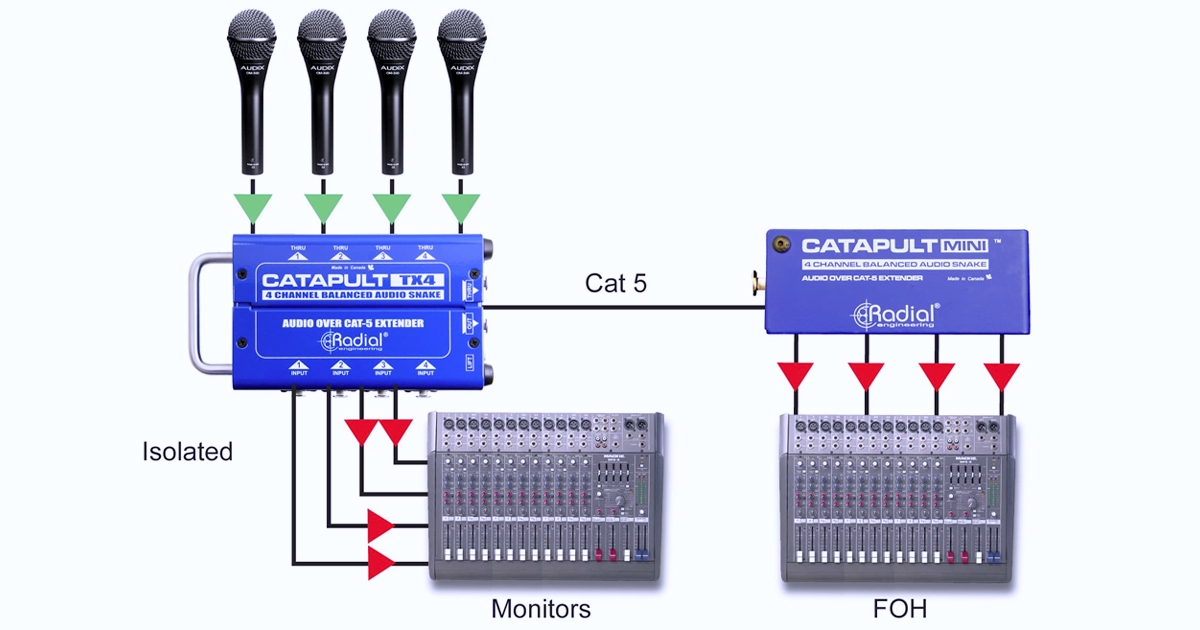

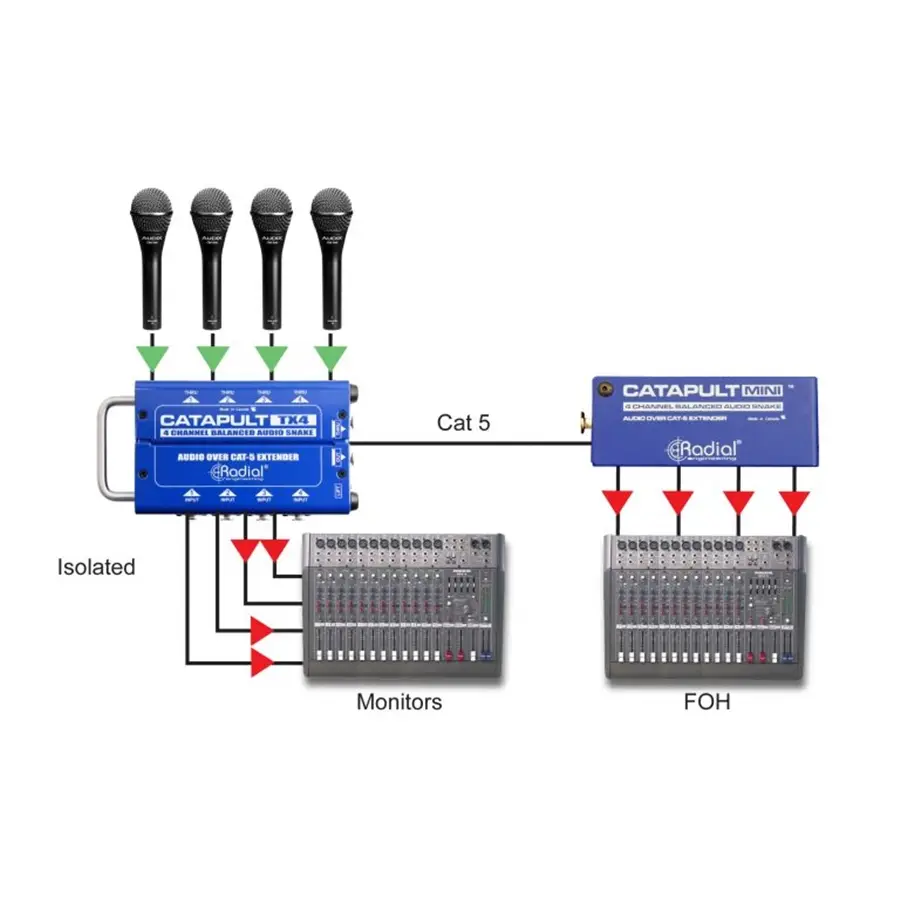

Utilizzo di Mini RX con Catapult TX4
È possibile utilizzare Catapult TX4 insieme al Mini RX per inviare segnali audio dal palco alla console FOH. Il Catapult TX4 funge da stage box per il collegamento dei microfoni, mentre il Mini RX è così compatto da poter essere riposto nel case di un mixer, con i suoi connettori XLR pronti per il collegamento diretto. Se è necessario effettuare uno split dei segnali sul palco, si possono utilizzare i moduli Catapult con isolamento tramite trasformatore: il TX4M per i segnali microfonici oppure il TX4L per il funzionamento a livello di linea.

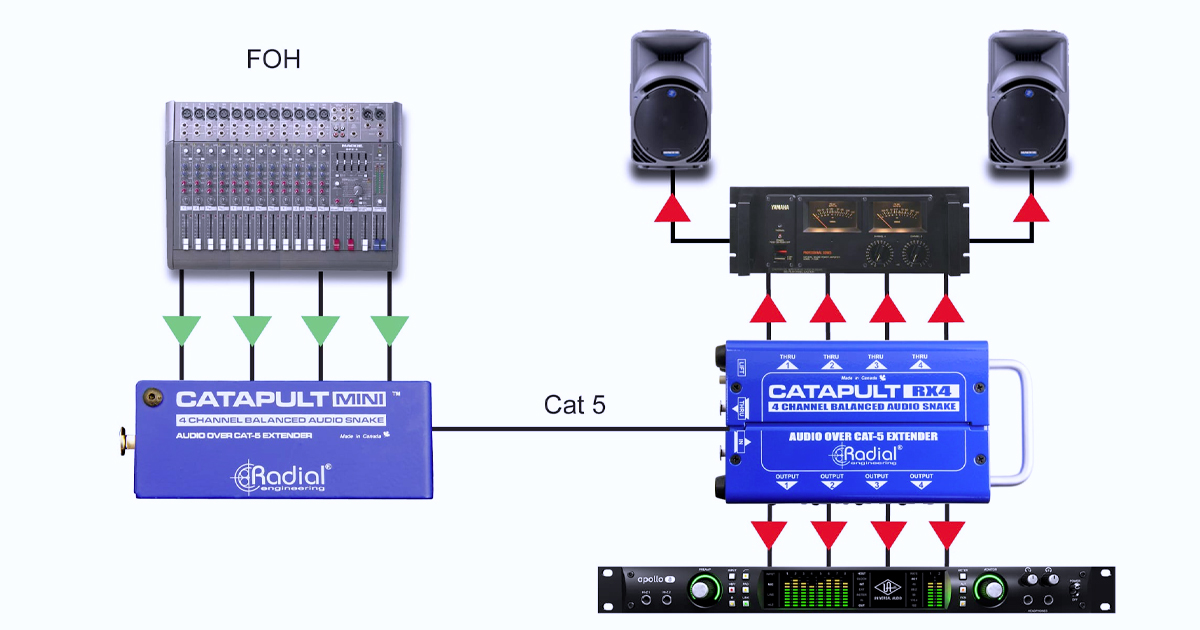

Utilizzo di Mini TX con Catapult RX4

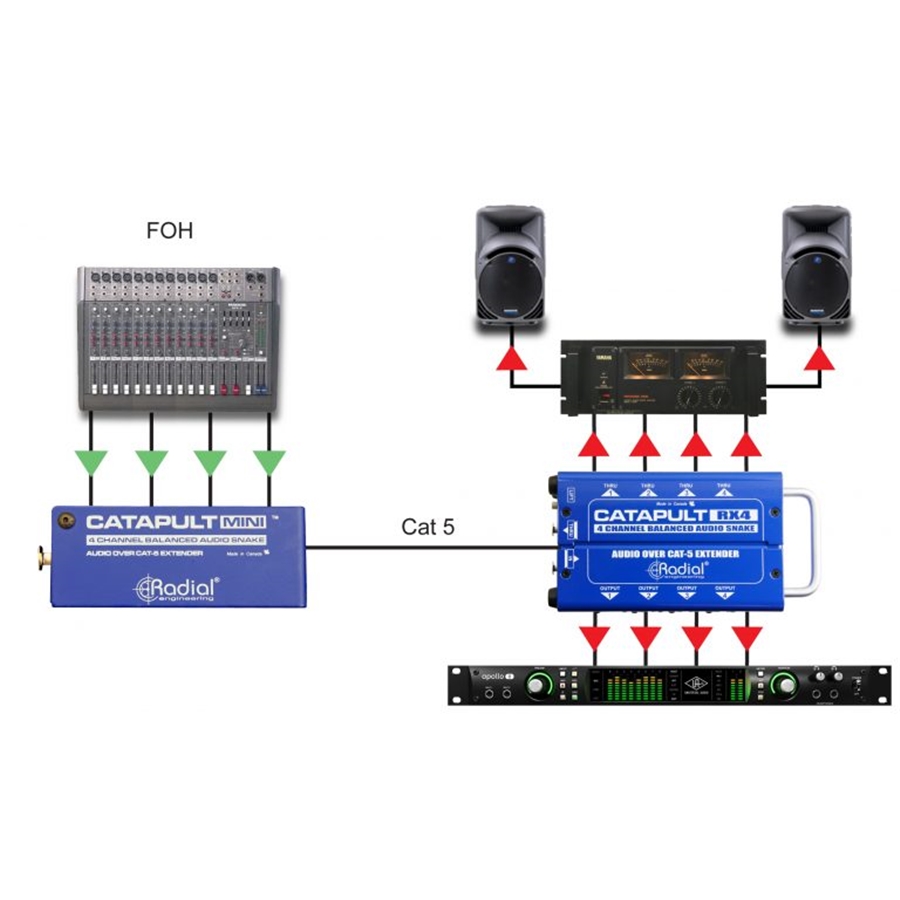

Mini TX può essere utilizzato insieme al Catapult RX4 per inviare i segnali in uscita da una console verso un rack di amplificatori di potenza posizionato a distanza. Per eliminare eventuali tensioni CC vaganti e prevenire rumori indesiderati nel sistema, il modello RX4L integra trasformatori di isolamento a livello di linea, che riducono ronzii e fruscii. Dispone inoltre di quattro uscite XLR dirette, utili per alimentare dispositivi aggiuntivi come un’interfaccia di registrazione. Per l’isolamento dei segnali a livello microfonico è invece disponibile il modello RX4M.
Utilizzo di Mini TX con Catapult RX4
Mini TX può essere utilizzato insieme al Catapult RX4 per inviare i segnali in uscita da una console verso un rack di amplificatori di potenza posizionato a distanza. Per eliminare eventuali tensioni CC vaganti e prevenire rumori indesiderati nel sistema, il modello RX4L integra trasformatori di isolamento a livello di linea, che riducono ronzii e fruscii. Dispone inoltre di quattro uscite XLR dirette, utili per alimentare dispositivi aggiuntivi come un’interfaccia di registrazione. Per l’isolamento dei segnali a livello microfonico è invece disponibile il modello RX4M.

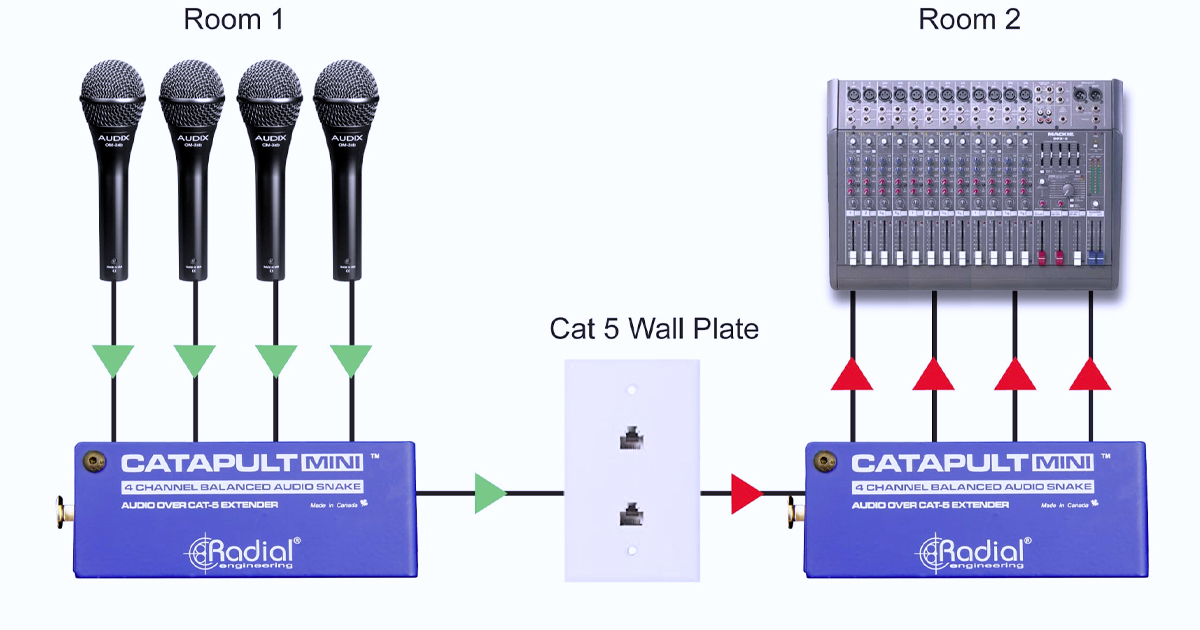

Utilizzo di Mini Catapult con una rete già esistente

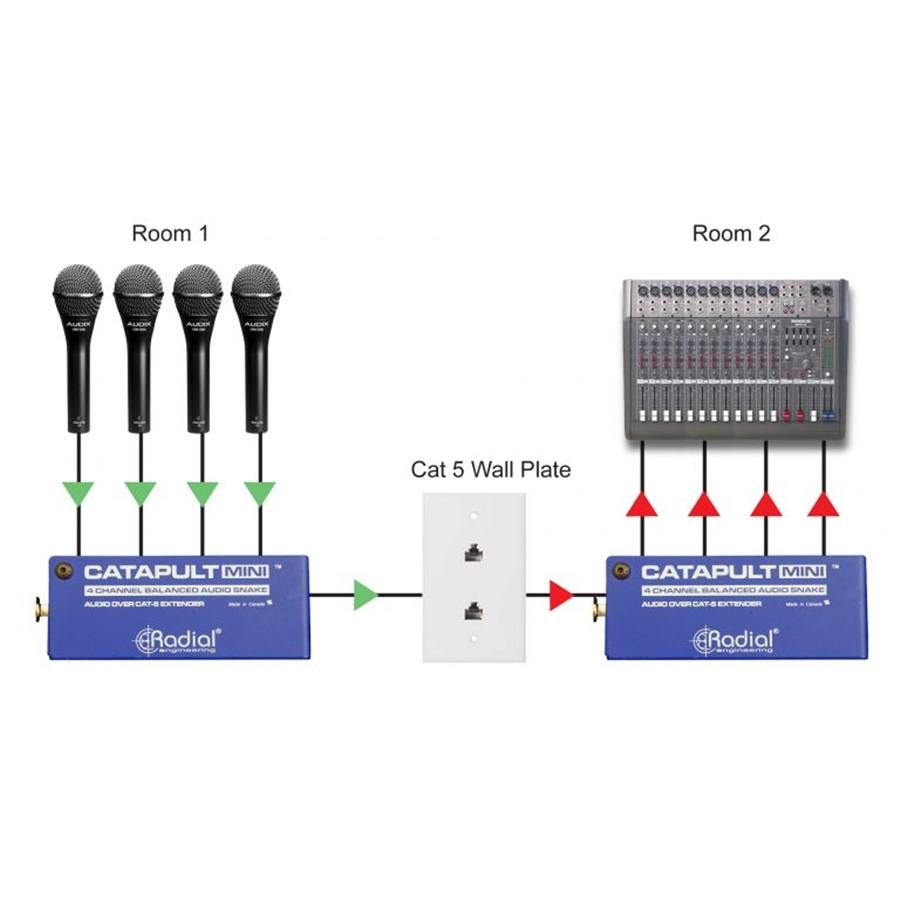

E' possibile sfruttare i cavi Ethernet già presenti in un edificio per inviare l’audio da una stanza all’altra, senza bisogno di nuove installazioni o di cavi aggiuntivi che creano disordine. È importante ricordare che i segnali tra due moduli Catapult non possono passare attraverso uno switch di rete, poiché questo interromperebbe il segnale audio analogico.
Specifiche Tecniche Catapult Mini
- Tipo di circuito audio: Splitter Passivo
- Risposta in frequenza: 7Hz ~ 20KHz
- Dinamica: 140dB
- Distorsione armonica totale: 0.0005% @ 1kHz
- Rapporto di Common Mode Rejection: >103dB
- Massimo livello d’ingresso: +35dBu
Caratteristiche
- Ground lift
- Connettori d’ingresso: XLR, TRS, RJ45 (dipendente dal modello)
- Connettori d’uscita: XLR, TRS, RJ45 (dipendente dal modello)
Specifiche Generali
- Costruzione: Telaio e guscio esterno in acciaio calibro 16
- Dimensioni (L x W x D): 105 x 40 x 33mm - 4.125" x 1.56" x 1.31"
- Peso: 0.4kg 0.85lb
- Alimentazione: Passiva, non richiede alimentazione
- Condizioni d’uso: in luoghi asciutti solo tra 5°C e 40°C
Frequently asked questions
Si consiglia l’utilizzo di un cavo Cat 5 o Cat 6 schermato per ottenere le migliori prestazioni audio e la reiezione del rumore. È necessario anche un cavo schermato per l’operatività con microfoni collegati che richiedano alimentazione phantom a 48 V. Tuttavia, è possibile utilizzare anche un cavo Cat 5 o Cat 6 non schermato per trasmettere l'audio tra i vari moduli Catapult.
No, il cavo all'interno di un cavo Cat 5 non è abbastanza spesso per trasmettere segnali speaker-level per i diffusori. È necessario un cavo da 18 o più grande.
Abbiamo testato la trasmissione a 100 metri senza problemi. Come con qualsiasi snake audio, quando si utilizza un cavo oltre una certa lunghezza, è possibile che si verifichino maggior rumore e perdita di segnale ad alta frequenza, a causa della capacità del cavo. Per ottenere risultati ottimali, consigliamo sempre l’utilizzo di un cavo Cat 5 schermato.
I segnali sbilanciati richiedono un cavo coassiale con schermatura integrata. L'invio di segnali sbilanciati su un cavo bilanciato non offre alcun vantaggio. Potrebbe funzionare, ma è probabile il verificarsi di rumori, in particolare con cavi lunghi oltre 8 metri.
No, Catapult Mini non usa cavi a 110 Ohm e connettori necessari per la trasmissione del segnale AES. Per trasmettere e ricevere segnali AES su cavo Cat 5, utilizzare Catapult TX4 and RX4.
