Radial Engineering Backtrack

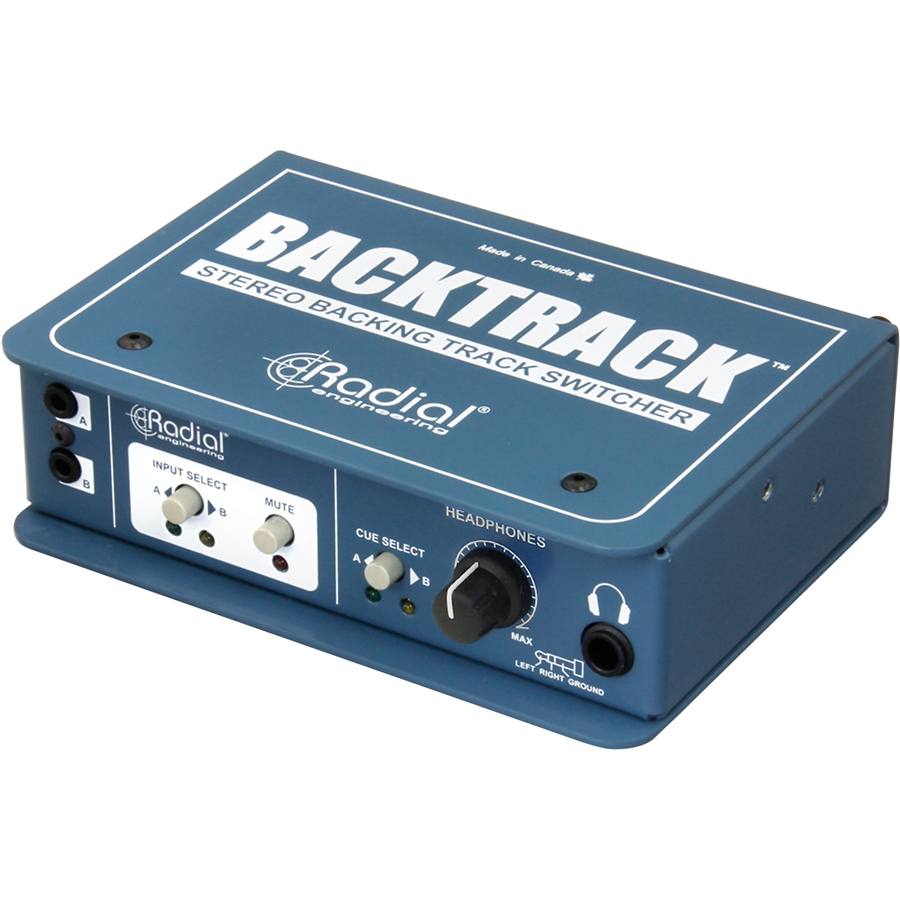

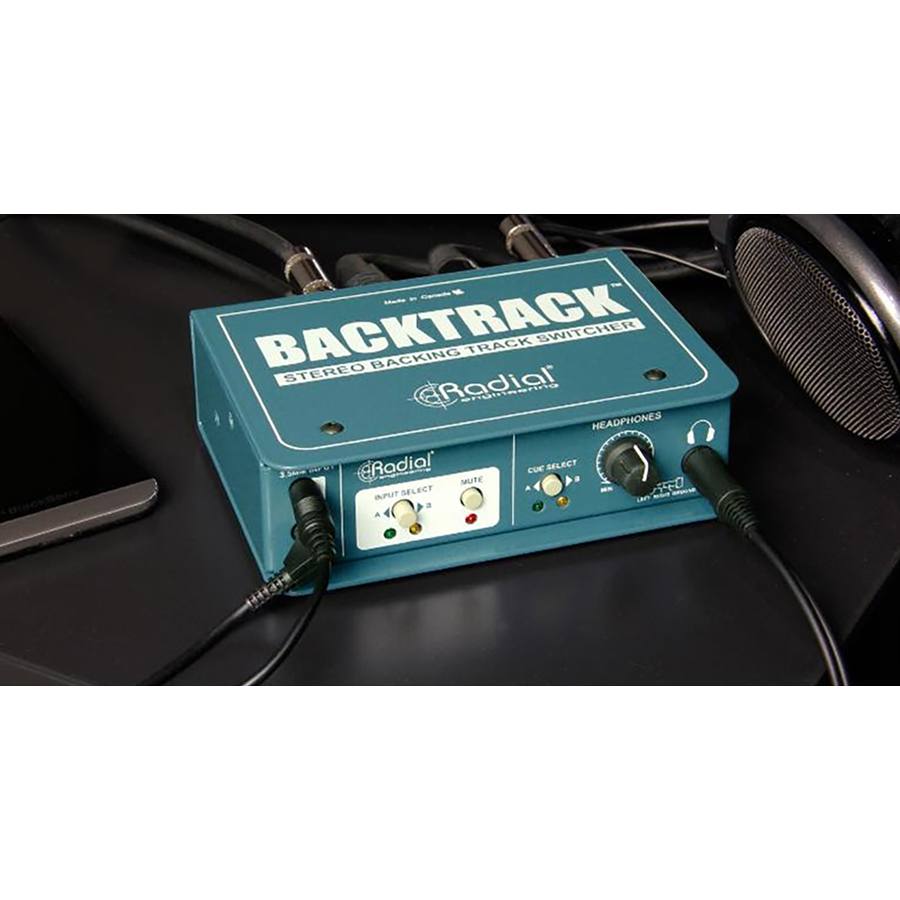

Switcher Audio Stereo Backtrack™

• Per commutare due sorgenti stereo sul palco
• Facile collegare dispositivi di riproduzione con jack TRS da ¼” e 3,5mm
• Uscita cuffie per il cueing up delle tracce
• Uscite principali isolate da trasformatore per eliminare rumori e ronzii
• Ingressi attivabili da remoto con il dispositivo JR-2™ opzionale

Backtrack™ è uno switcher audio stereo compatto, perfetto per le band che eseguono tracce di supporto ridondanti sul palco o per passare da una sorgente audio stereo ad un'altra.

Il collegamento dei dispositivi di riproduzione a Backtrack è semplice grazie alle connessioni TRS da ¼" fornite per le uscite di un'interfaccia di registrazione e agli ingressi stereo da 3,5 mm per l'integrazione con smartphone, tablet o laptop. Le uscite TRS da ¼" possono alimentare diffusori attivi per il monitoraggio sul palco e le uscite XLR bilanciate porteranno i segnali fino a 100 m (300 piedi) per il collegamento ad un sistema PA. Le uscite XLR sono isolate da trasformatore per eliminare rumori e ronzio causati dai loop di massa e dispongono di un interruttore Ground-lift che riduce ulteriormente il rumore.

Una volta connesso, un interruttore A/B determina quale ingresso stereo utilizzare, e la sorgente di backup può essere attivata rapidamente in caso di guasto del sistema di riproduzione principale. È possibile inoltre collegare a Backtrack un dispositivo JR-2 per selezionare gli ingressi da remoto. Quando si preparano le tracce per la riproduzione, un interruttore Mute disabilita l'alimentazione alle uscite principali e ai monitor, consentendo di monitorare le tracce in silenzio utilizzando un'uscita cuffie dedicata. Questa uscita ha un proprio controllo di livello e selettore di ingresso, ed è possibile controllare entrambe le sorgenti senza disturbare le uscite sul palco anche durante una performance dal vivo.

Backtrack è un sistema di commutazione ideale per dispositivi di riproduzione ridondanti in cui affidabilità e portabilità sono fondamentali.

Backtrack™ - Applicazioni

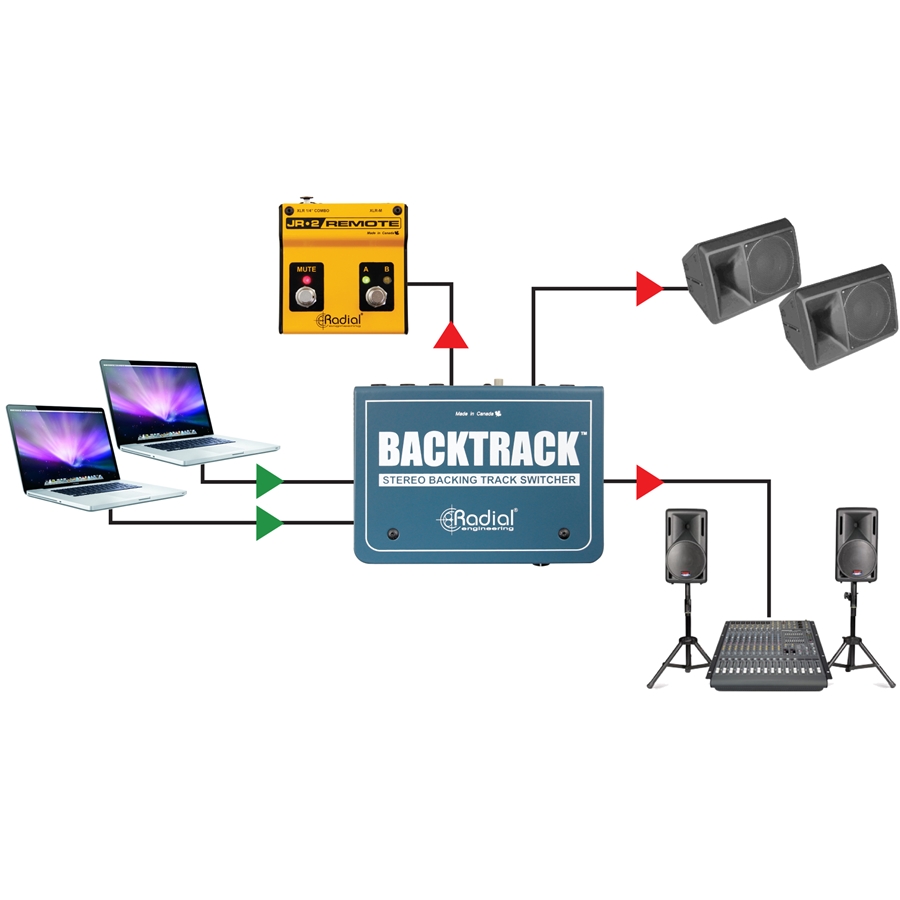

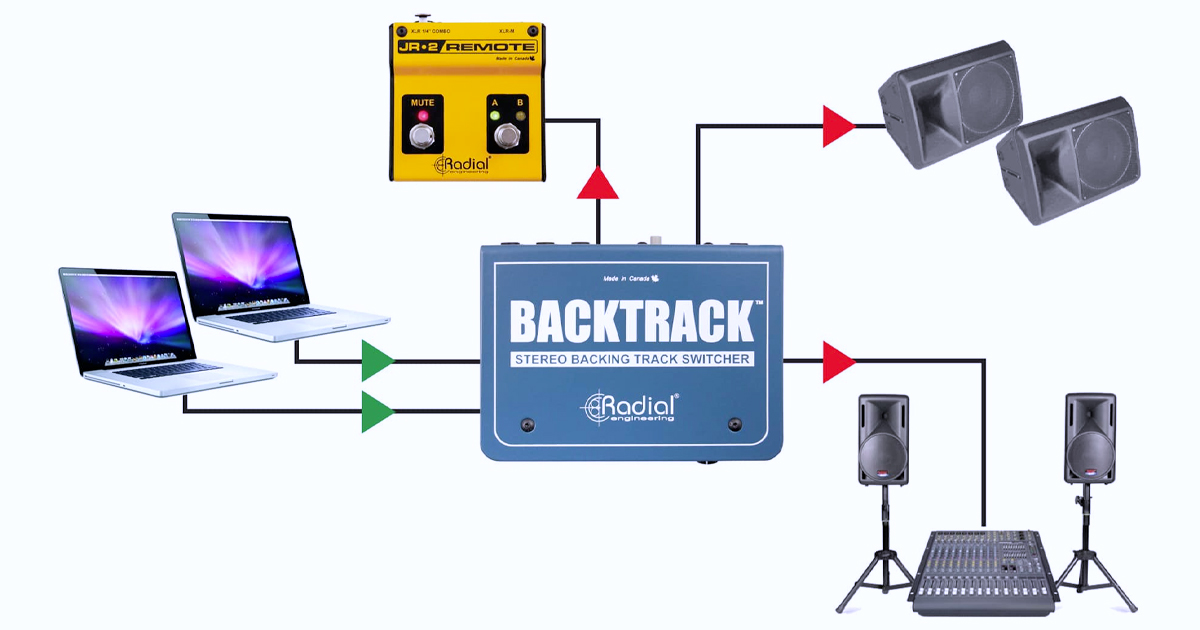

Selezionare le basi da remoto

Utilizzate l'interruttore a pedale JR-2 per silenziare o passare da una sorgente di riproduzione all'altra. Monitorate sul palco con un diffusore attivo e contemporaneamente inviate il segnale al FOH del sistema PA.

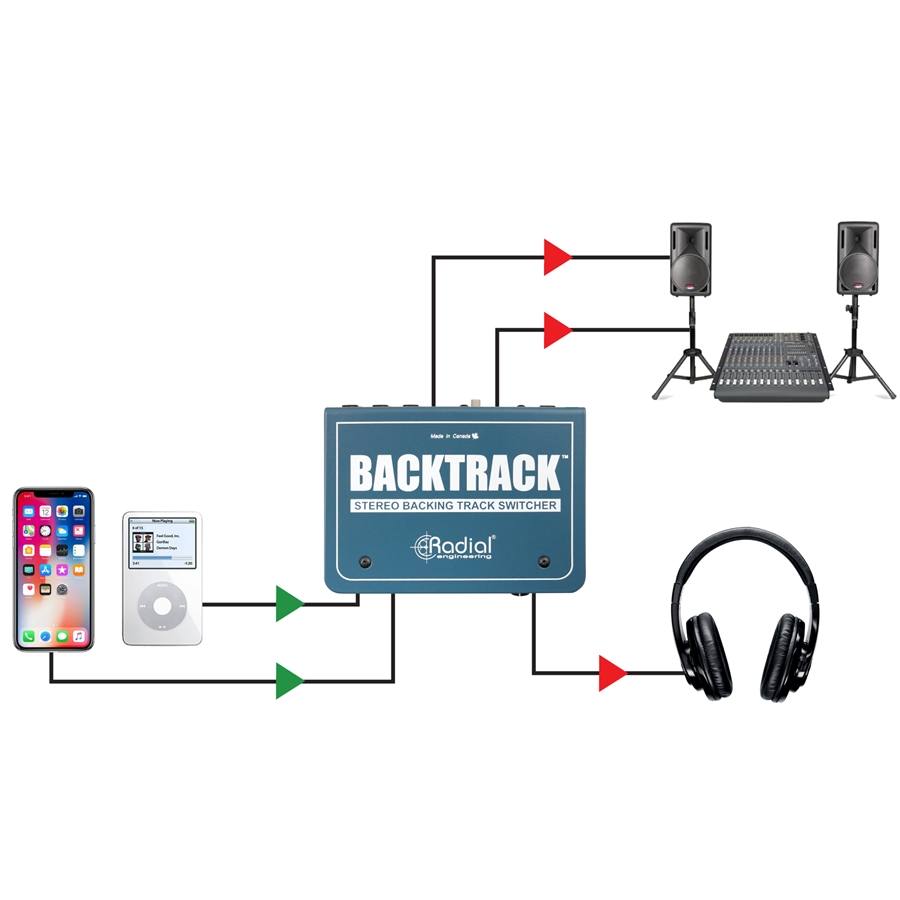

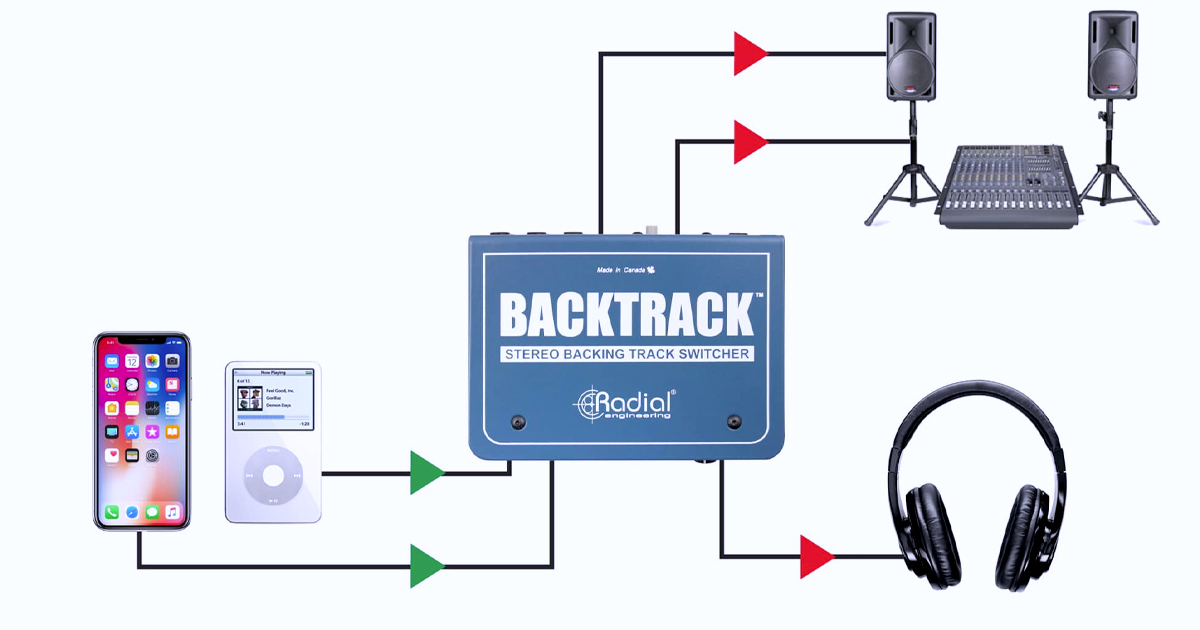

Utilizzo dell'uscita cuffie per monitorare le tracce

Tramite l'uscita cuffie è possibile ascoltare l'ingresso senza passare al segnale inviato al PA preparando la traccia successiva e monitorandola silenziosamente in cuffia.

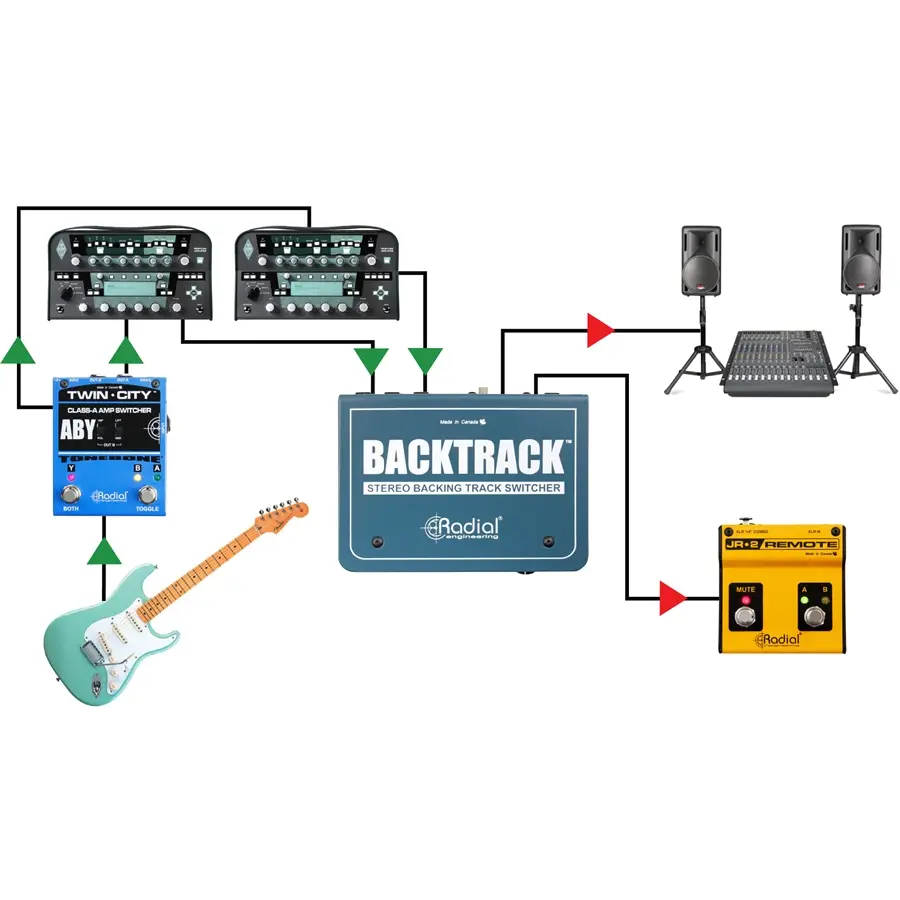

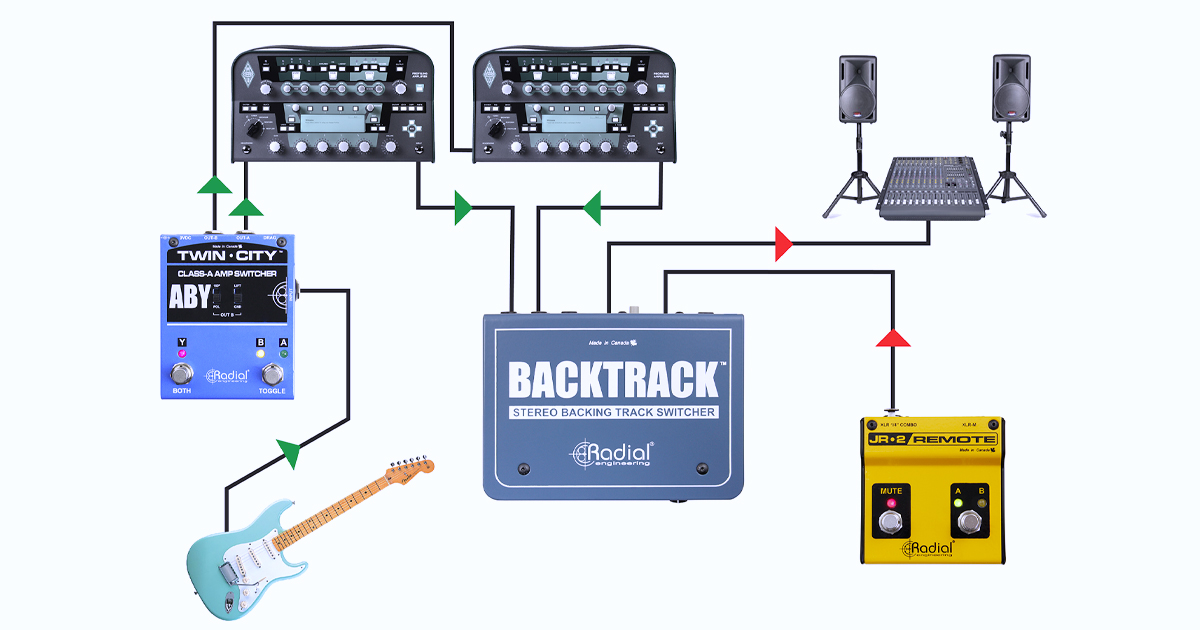

Commutazione tra i sistemi di modellazione di amplificatori ridondanti

Prendete le uscite bilanciate o sbilanciate Line-level di due dispositivi di modellazione di amplificatori stereo e collegatele a Backtrack che bilancerà automaticamente il segnale dalle uscite XLR al PA. Se un simulatore di amplificatore dovesse smettere di funzionare, utilizzate JR-2 per passare facilmente all'unità di backup.

Backtrack™ Utilizzo & Applicazioni

Questa pagina descrive l'installazione e il funzionamento dello switcher stereo Backtrack e tutto ciò che occorre sapere per iniziare. Per ulteriori dettagli, fare clic sull'icona a sinistra per scaricare la guida utente.

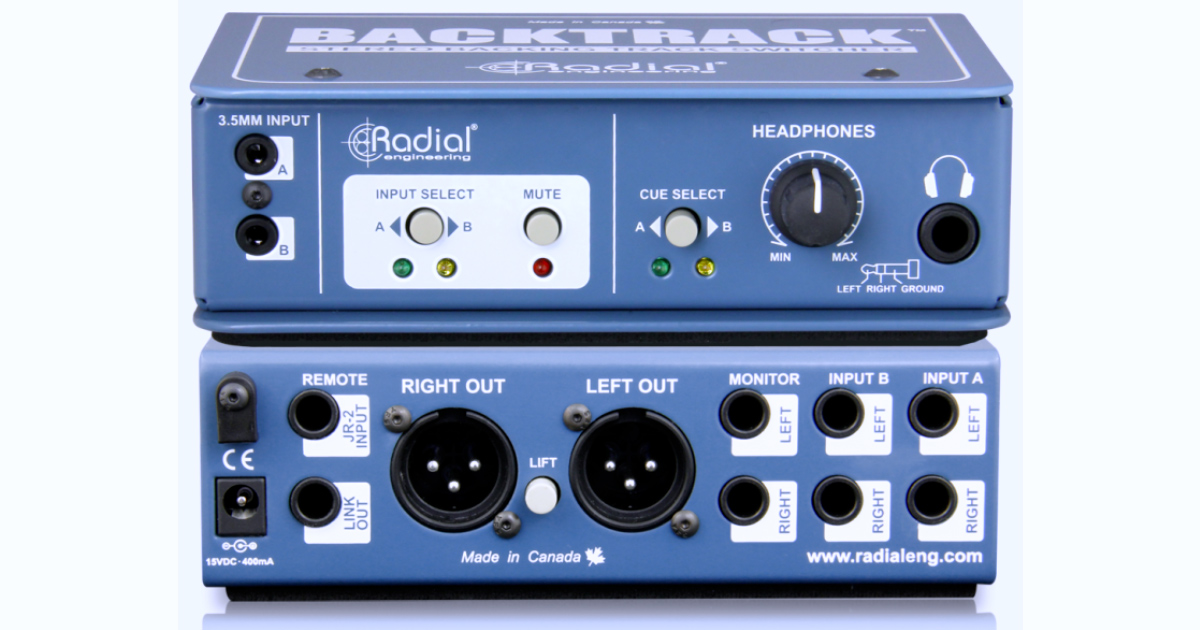

Collegamenti

Prima di collegarvi a Backtrack, assicuratevi che il volume del sistema audio sia abbassato per evitare che i transienti di collegamento danneggino i componenti più sensibili, come i tweeter. Backtrack è alimentato da un adattatore con polo centrale positivo da 15 VCC (incluso). Non c’è interruttore di accensione / spegnimento: Backtrack si attiva semplicemente collegando l'adattatore (i LED degli ingressi A si illuminano).

Collegamento delle sorgenti di riproduzione

È possibile collegare i vostri dispositivi di riproduzione a Backtrack utilizzando connettori TRS da ¼" o da 3,5 mm. I connettori da ¼" permettono il collegamento all'uscita di un'interfaccia di registrazione, mentre i jack da 3,5 mm facilitano la connessione a smartphone, laptop o tablet. Collegando un cavo agli ingressi TRS da ¼", i corrispondenti jack da 3,5 mm sulla parte anteriore di Backtrack verranno disabilitati. Tuttavia è possibile combinare il tipo di ingresso utilizzato – ad esempio collegando un laptop con un'interfaccia di registrazione a sinistra e a destra nell’ingresso A da ¼", con uno smartphone collegato all'ingresso B da 3,5 mm.

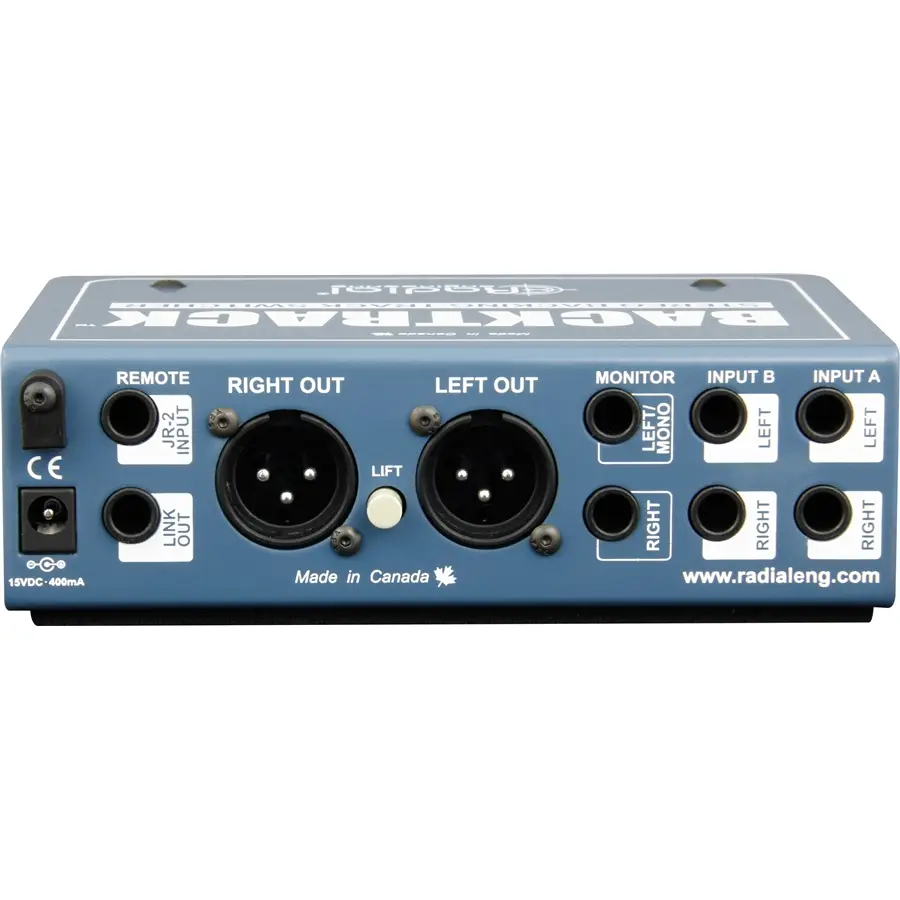

Collegamento delle uscite

Backtrack ha due uscite stereo, le uscite XLR principali e le uscite Monitor TRS da ¼". Per alimentare una coppia di ingressi Line-level sul sistema PA Si consiglia di utilizzare le uscite XLR, dotate di isolamento da trasformatore per eliminare rumori o ronzii causati dai loop di massa. È disponibile inoltre un Ground-lift sulle uscite XLR per ridurre ulteriormente il rumore in caso di contatto con un loop di massa. Le uscite monitor TRS da ¼" consentono di alimentare un set di diffusori attivi sul palco per ascoltare localmente le uscite di Backtrack. In presenza di un unico diffusore è possibile alimentarlo con un'uscita sommata mono collegandosi solo all'uscita LEFT/MONO da ¼".

Sezione Cuffie (headphone)

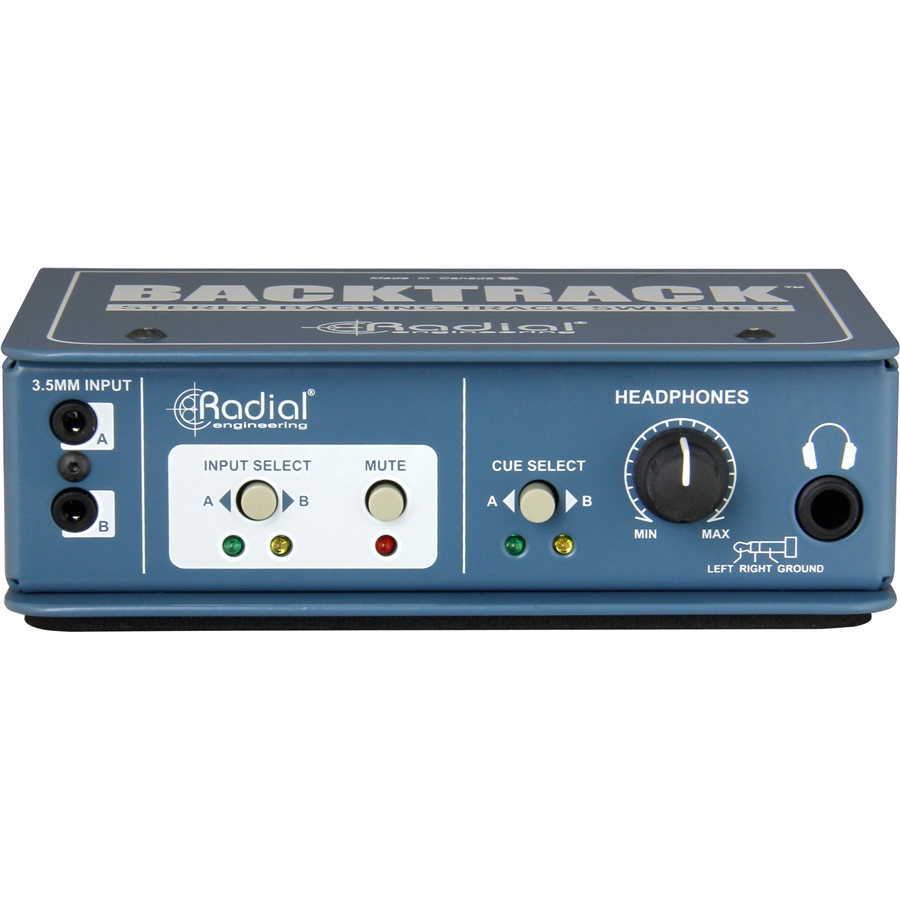

Backtrack ha un'uscita per cuffie, per testare i sistemi di riproduzione primari e di backup, dotata di un controllo di livello e di un interruttore CUE SELECT per selezionare il monitoraggio dell'ingresso A o B. Questo interruttore non influisce sulle uscite principali o monitor di Backtrack, perciò è possibile utilizzare le cuffie per assicurarsi che entrambi i set di basi musicali vengano riprodotte contemporaneamente e allo stesso tempo.

Utilizzo del JR-2 remote

Il dispositivo opzionale Radial JR-2 è un pedale compatto con due footswitch e indicatori LED associati. Collegato a Backtrack, consente di controllare a distanza la funzione di selezione dell'ingresso A/B e la funzione Mute, in modo che il passaggio possa avvenire senza interruzioni sul palco. Utilizzate un cavo TRS da ¼" per collegare la presa Remote di Backtrack all'ingresso di JR-2. In questo modo Backtrack fornirà l'alimentazione ai LED. Quando JR-2 è collegato, gli interruttori INPUT SELECT e MUTE su Backtrack non saranno più operativi: queste funzioni saranno controllate solo dagli switch a pedale.

Collegamento unità multiple

Se nella vostra performance avete più di due canali di basi musicali, potrete collegare più Backtrack e farli funzionare in serie. Se avete 8 o più tracce potreste prendere in considerazione l'utilizzo del dispositivo Radial SW8, che è più adatto a sistemi di riproduzione più grandi. Per collegare due o più Backtrack, basta prendere un cavo TRS da ¼" e collegare la presa LINK OUT sull'unità master all'ingresso JR-2 sul secondo Backtrack. Ripetere questa procedura per tutti i successivi Backtrack che si desidera collegare. Il master Backtrack controllerà le funzioni INPUT, SELECT e MUTE per tutte le unità collegate, ma la sezione cuffie su ciascuna unità rimarrà indipendente per consentire il test di ciascun ingresso.
