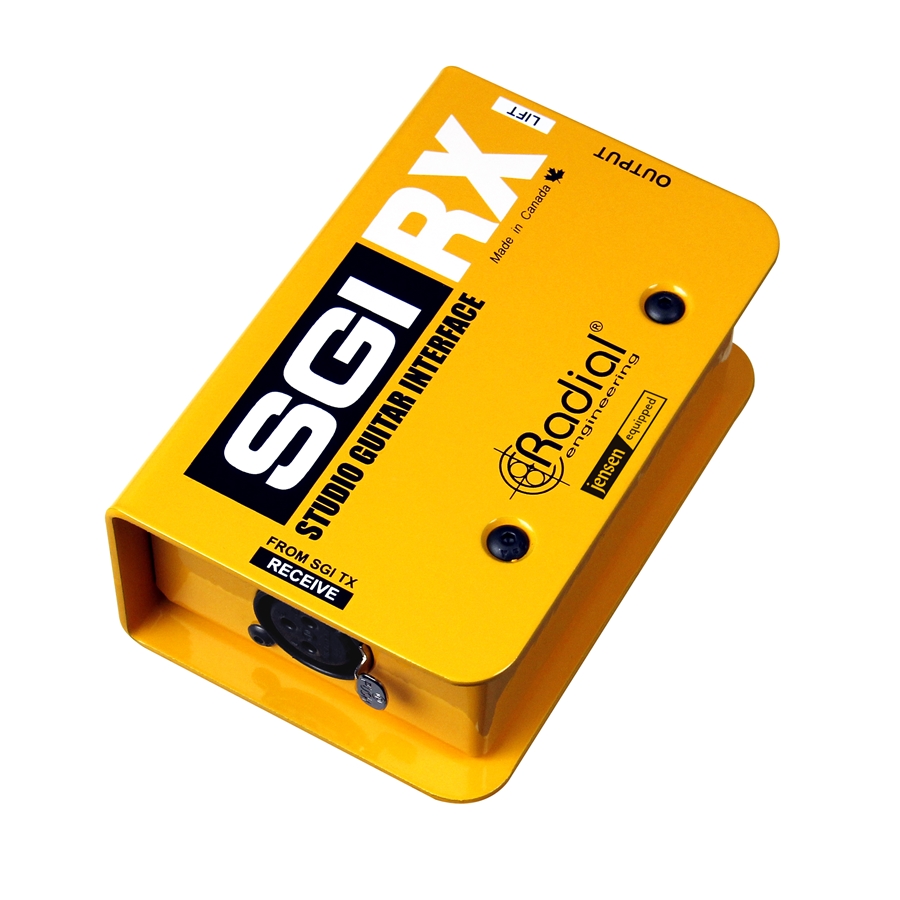

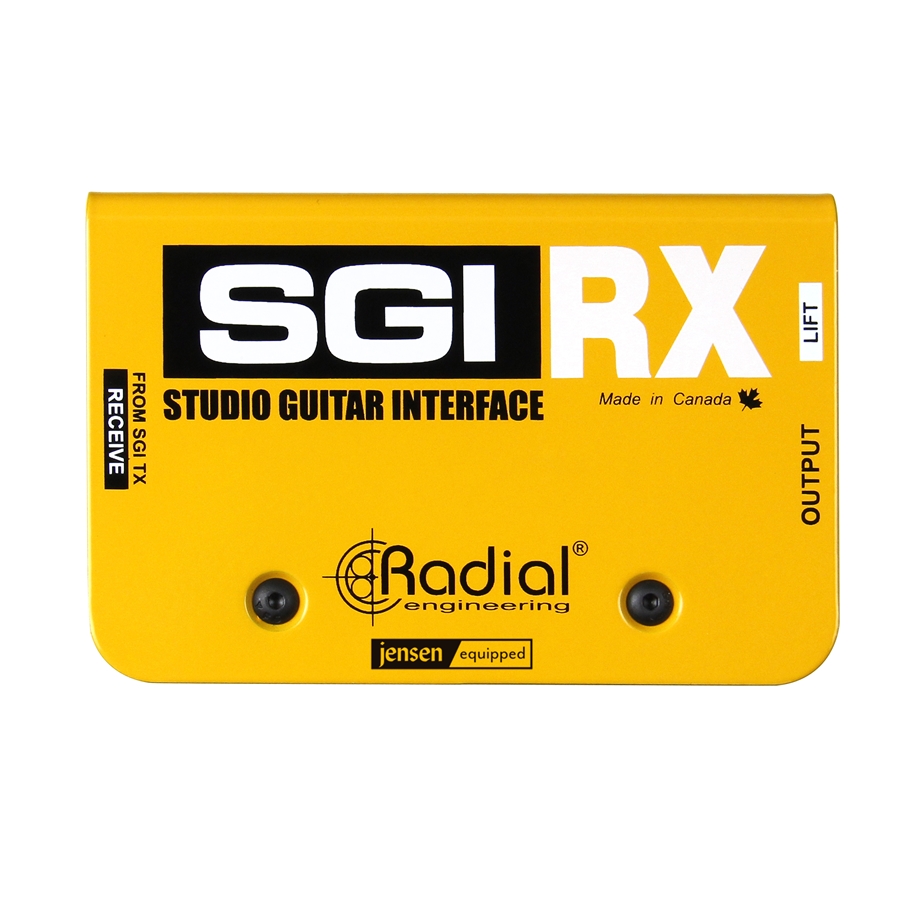

SGI RX di Radial Engineering è il solo modulo di ricezione RX del driver di linea ad alte prestazioni per chitarre o basso, composto da una unità di trasmissione TX e una di ricezione RX. Il sistema completo è in grado di prelevare un segnale sbilanciato e inviarlo fino a 100 metri di distanza usando un comune cavo XLR bilanciato senza perdita di qualità e timbrica del segnale. SGI RX può essere inoltre facilmente installato nei set up chitarristici.

Caratteristiche di rilievo

• Unità di ricezione RX del driver di linea bilanciato per chitarra e basso
• Riceve il segnale fino da 100 metri (300ft) senza perdite
• Trasformatori Jensen per una qualità sonora ottimale
• Non altera la timbrica naturale di strumenti o amplificatori

Non altera la timbrica dello strumento

SGI RX riceve i segnali della chitarra o del basso su lunghe distanze senza perdita di segnale o rumore, mantenendo la timbrica originale dello strumento. In studio, consente al chitarrista di sedersi nella sala di controllo e di collegarsi a un amplificatore per chitarra distante. Sul palco, l'SGI RX può essere utilizzato per ricevere il suono dell'amplificatore della chitarra utilizzando un cabinet d'isolamento fuori scena o per gestire i segnali della chitarra da e verso sistemi wireless, pedaliere e amplificatori.

Layout pannello anteriore e posteriore

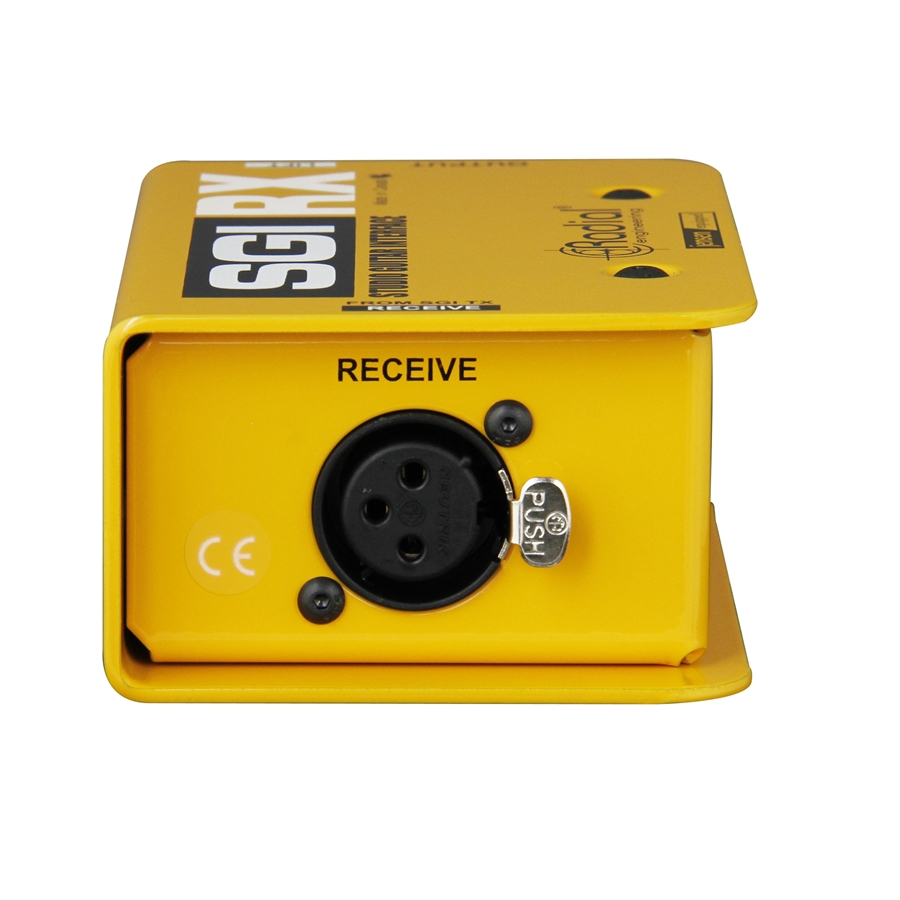

1. Connettore XLR

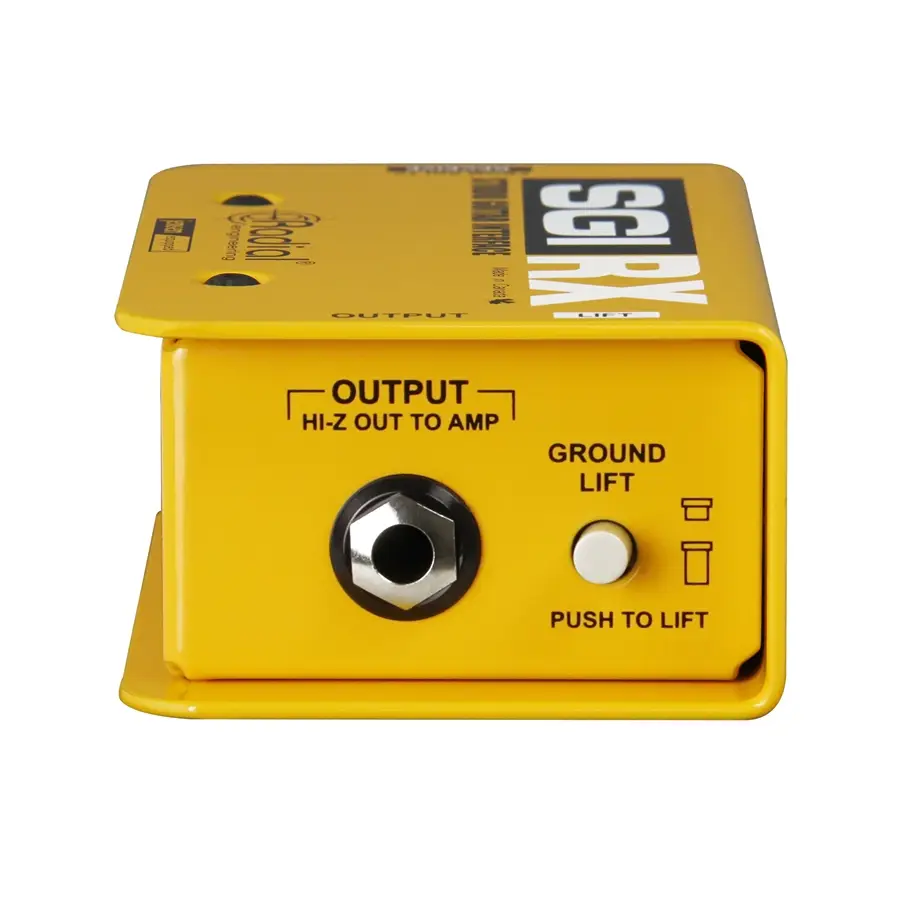

2. Uscita del segnale verso l'amplificatore
3. Interruttore del Ground Lift

Come funziona

Il sistema SGI completo è composto da due elementi: il trasmettitore SGI-TX e il ricevitore SGI-RX. Il collegamento tra TX e RX avviene tramite un normale cavo microfonico XLR bilanciato. Per utilizzarlo, è sufficiente collegare la chitarra all'ingresso dell'SGI-TX e l'amplificatore all'uscita dell'SGI-RX e il gioco è fatto. SGI TX utilizza un circuito a buffer discreto per pilotare i segnali su lunghe distanze, mentre l'SGI RX cattura il segnale e lo converte nell'impedenza appropriata per alimentare l'amplificatore mantenendo la timbrica originale.

Trasformatore Jensen

Il sistema SGI è ora dotato di trasformatori Jensen che assicurano una qualità audio superiore: uno su TX SGI e l’altro su RX SGI. Questi trasformatori non servono solo a garantire l'isolamento per evitare ronzii e rumori da loop di massa, ma sono una parte fondamentale del circuito che converte il segnale a ogni estremità del sistema. L'uso dei trasformatori Jensen, leader del settore, nell'SGI contribuisce a ottenere una risposta in frequenza più ampia e lineare, un rumore e una distorsione più bassi, una migliore gamma dinamica e un maggiore rapporto segnale/rumore. Tutto ciò contribuisce a trasmettere l'audio in modo pulito su lunghe distanze senza alterare il segnale originale.

Compatibile con le pedaliere

SGI TX viene fornito con un alimentatore da 15 V incluso per alimentare l'unità di trasmissione TX, ma può essere utilizzato anche con alimentatori standard per pedaliere, rendendo più facile l'integrazione con questi apparecchi. È possibile utilizzare qualsiasi alimentatore da 9V a 15V e sono accettate entrambe le polarità, positiva e negativa, del pin centrale.

Nota: questo è valido solo per l'ultimo modello di SGI quello con la dicitura “Jensen Equipped” sulla parte superiore dell'unità.

Applicazioni di SGI

SGI è l'interfaccia perfetta per registrare in studio. Ora potete sedervi nella sala di controllo e suonare la chitarra, ascoltando i monitor in regia mentre suonate. È sufficiente collegare la chitarra all'SGI-TX, far passare un cavo bilanciato all'SGI-RX e suonare a tutto volume!

Utilizzo di Radial SGI sul palco

SGI offre una soluzione pronta per i palchi di grandi dimensioni, dove i segnali di chitarra ad alta impedenza sono spesso influenzati dalla capacità dei cavi lunghi o dal rumore dovuto ai sistemi di illuminazione. SGI bilancia il segnale e lo fornisce senza disturbi. Perfetto per i cabinet di isolamento, gli amplificatori sotto il palco o le sale remote silenziose.

Una soluzione per sistemi di routing complessi

SGI può essere utilizzato anche per gestire configurazioni complesse sul palco. È possibile indirizzare il segnale dal ricevitore wireless alla pedaliera; quindi, utilizzare una seconda unità per riportare il segnale all'amplificatore per chitarra e spingere i segnali fino a dove è necessario senza introdurre rumore.

SGI RX Specifiche tecniche

• Tipo di circuito audio:  Percorso del segnale a buffer discreto con isolamento a trasformatore
• Trasformatore: Jensen JT-11-YPMC
• Risposta in frequenza: 10Hz - 40kHz (±0,5dB)
• Gamma dinamica:       121,4 dB
• Distorsione armonica totale:  0,0013% a -20dBV, da 22Hz a 22kHz
• Distorsione di intermodulazione:         0,01%, 60Hz/7kHz, 4:1, -20dBV
• Impedenza di ingresso:              Variabile da 22k-422kΩ (dipende dal controllo del trascinamento)
• Impedenza di uscita: 2,2kΩ (¼” sbilanciato)
• Rapporto segnale/rumore: 95,7 dB
• Ingresso massimo:       +8,5dBu, 1% THD+N, sbilanciato

Caratteristiche

• Ground Lift
• Controllo del Drag (correzione risposta del pick-up dello strumento connesso)
• Connettori di ingresso:               TX: 1/4” | RX: XLR
• Connettori di uscita:    TX: XLR | RX: 1/4”

Generale

• Costruzione:    Telaio e guscio esterno in acciaio calibro 14
• Dimensioni (L x P x P): 70 x 108 x 44 mm (2,75“x 4,25” x 1,75”)
• Peso: 1,36 kg (3 libbre)
• Alimentazione:               Adattatore +15VDC/400mA incluso (può essere alimentato con alimentatori da 9V-15V)
• Condizioni:       Da utilizzare solo in ambienti asciutti tra 5°C e 40°C.
