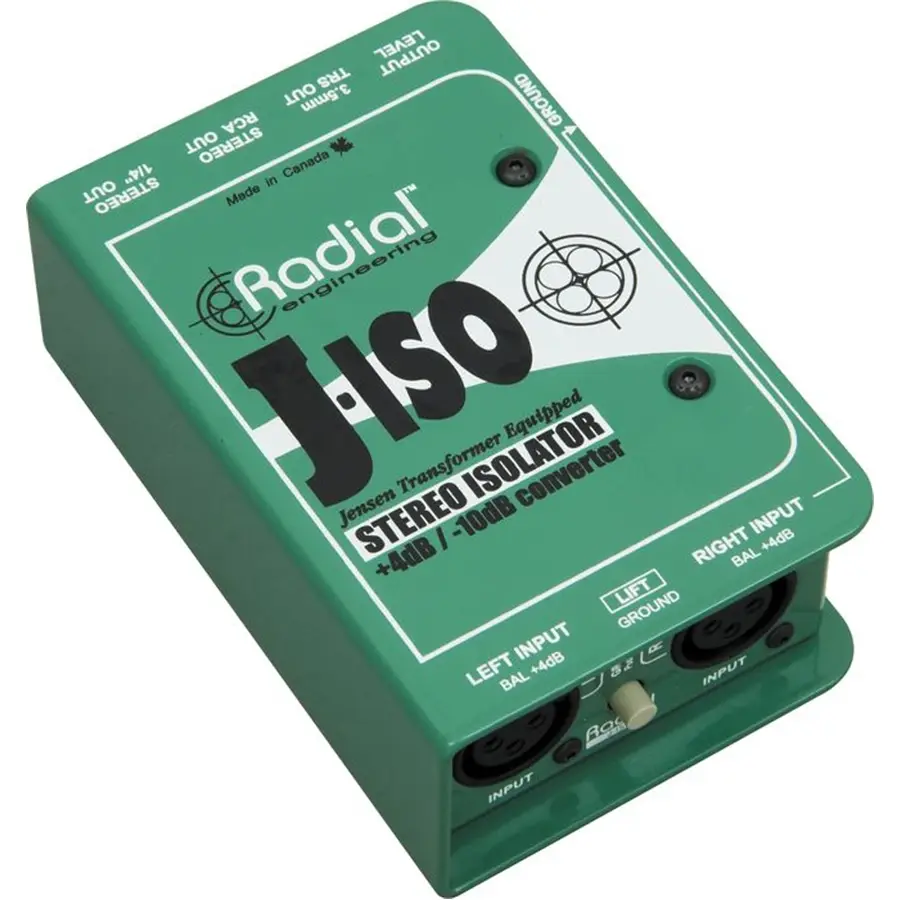

Radial J-Iso è un convertitore di segnale utile per interfacciare apparecchiature professionali con quelle di tipo consumer come: computer, registratori portatili e altri dispositivi che usano segnali sbilanciati. Accetta infatti in ingresso un livello linea bilanciato +4 dB e lo converte nel formato sbilanciato -10 dB. E' dotato inoltre di controllo “set and forget” per l'impostazione ottimale dei livelli nel trasferimento del segnale.

Caratteristiche di rilievo

• Converte i segnali bilanciati a livello linea in sbilanciati
• Percorso del segnale stereo con controllo del livello set & forget
• Trasformatore isolato per eliminare ronzii e vibrazioni
• Trasformatori Jensen che ottimizzano il percorso del segnale

Gestione ottimale del segnale

Radial J-Iso è realizzato con elettronica passiva che impiega componenti discreti al 100%. Possiede il controllo di livello “set & forget” che consente l'attenuazione del segnale di ingresso in modo da evitare sovraccarichi al dispositivo di destinazione. Le connessioni d'uscita comprendono una coppia di connettori stereo da ¼“, un set di RCA e un mini 3,5 mm (1/8”) per l'interfacciamento con un mini registratore o un computer portatile. L'isolamento del trasformatore aiuta a eliminare il ronzio e i rumori causati dai loop di massa, eliminando al contempo il flusso di correnti continue vaganti. E' costruito con un guscio d'acciaio calibro 14 che utilizza l'esclusiva struttura a libro di Radial. In questo modo si crea una zona protettiva intorno ai connettori e ai comandi per una maggiore durata. La struttura in acciaio contribuisce anche a schermare i trasformatori dai campi magnetici esterni. All'interno, il J-Iso è dotato di un innovativo inserto scheletrico a I che rende praticamente impossibile la torsione della scheda PC. In questo modo si riducono le potenziali sollecitazioni che potrebbero causare il cedimento prematuro dei giunti di saldatura.

Applicazioni di J-Iso

Utilizzo del J-Iso nella registrazione di una performance

Talvolta l'uscita disponibile su una console professionale è bilanciata a +4dB. Questo rende difficile alimentare un registratore portatile. Il J-Iso viene in soccorso con un'interfaccia semplice e tutta la connettività necessaria.

Uso del J-Iso per convertire un segnale bilanciato

Il J-Iso consente di convertire facilmente l'uscita bilanciata a livello di linea di un preamplificatore in qualsiasi dispositivo audio consumer a -10dB. L'isolamento del trasformatore è ulteriormente vantaggioso in quanto elimina il ronzio e i rumori causati dai loop di massa.

Utilizzo del J-Iso per inviare un segnale audio ad un computer

I computer sono sempre rumorosi! I trasformatori Jensen di qualità superiore del Radial J-Iso contribuiscono a eliminare ronzii e rumori, offrendo al contempo un audio eccezionale. Per impostare il livello del segnale, regolare il controllo di livello “set & forget” sul J-Iso.

Specifiche tecniche  di J-Iso

• Tipo di circuito audio:  Passivo, basato su trasformatore
• Trasformatore: Jensen JT-11-YMPC
• Numero di canali:          Stereo (doppio mono)
• Risposta in frequenza: 20Hz ~ 20KHz (+0dB/ -1,5dB)
• Gamma dinamica:       130dB
• Distorsione armonica totale:  0,001% @ 1kHz
• Deviazione di fase:        0,5° a 100Hz; 1° a 20Hz
• Impedenza d'ingresso: 1,3k Ohm, bilanciata
• Impedenza di uscita: 200 Ohm, sbilanciata (quando il controllo di uscita è impostato al massimo)
• Rapporto di reiezione di modo comune: -58 dB
• Ingresso massimo:       +20dBu @ 1kHz/1% THD+N

Caratteristiche

• Ground Lift, controllo di livello

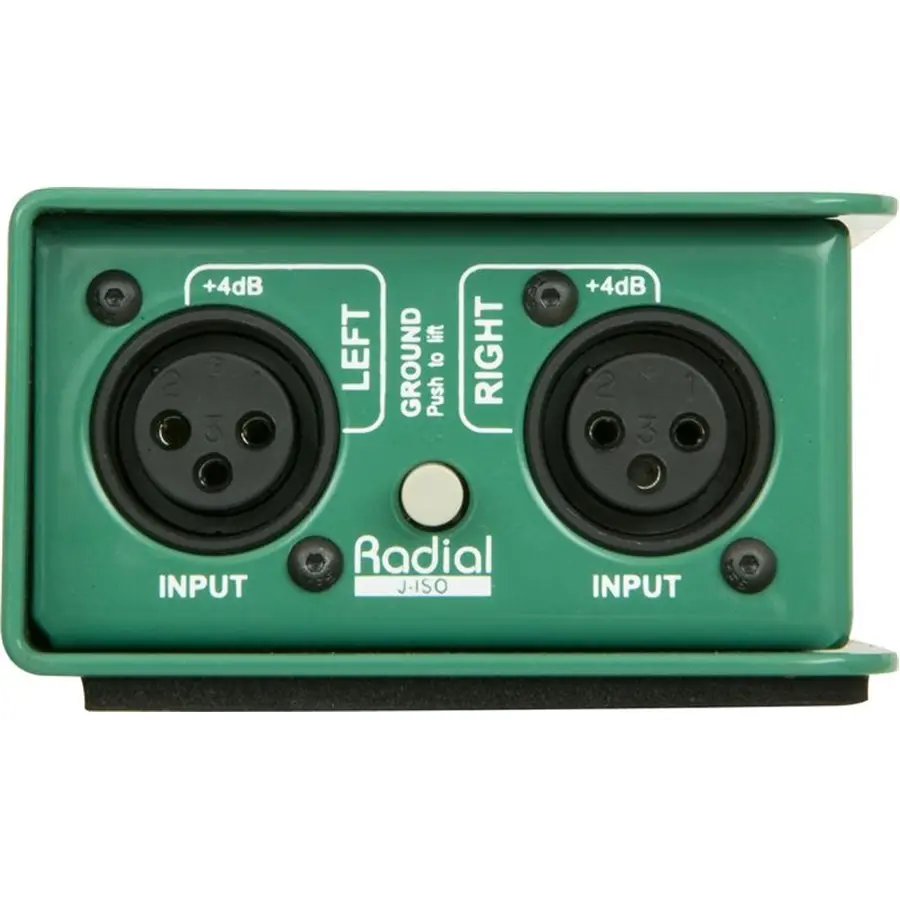

• Connettori di ingresso:               XLR

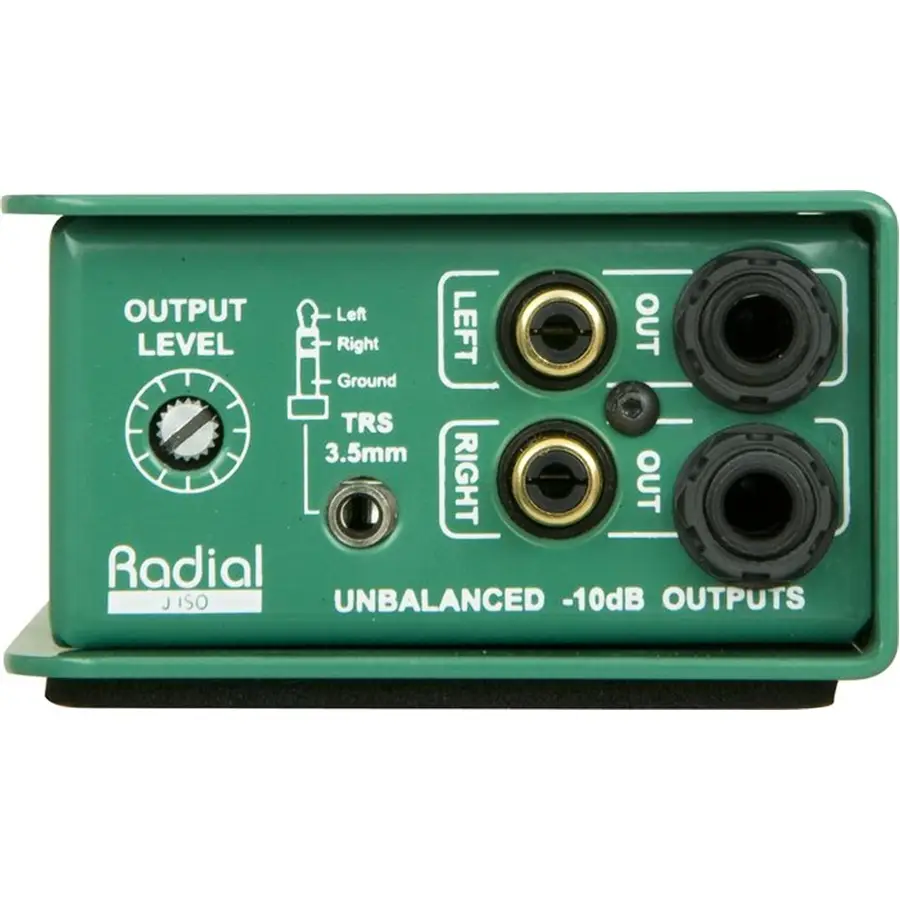

• Connettori di uscita:    1/4”, RCA e 3,5 mm TRS sbilanciati

Generale

• Costruzione:    Telaio in acciaio calibro 14
• Dimensioni (L x P x P):  8,4 cm x 12,7 cm x 4,8 cm (3,3“ x 5” x 2")
• Peso: 0,7 kg (1,55 libbre)
• Alimentazione:               Passiva, non richiede alimentazione
• Condizioni:       Da utilizzare solo in ambienti asciutti tra 5°C e 40°C.
