Selettore True-bypass ABY per amplificatori con indicatori LED, trasformatore integrato e Ground Lift per l'eliminazione di ronzii e rumori parassiti, Inversione di fase 180°, Percorso audio interamente passivo, non richiede alimentazione.
BigShot ABY™ di Radial Engineering è un selettore True-bypass ABY che consente il passaggio senza disturbi o interruzione tra due diversi amplificatori. E' dotato di trasformatore integrato, controlli Ground Lift per l'eliminazione di ronzii, rumori parassiti e inversione di fase 180°; il percorso audio è interamente True Bypass non modifica cioè il timbro dello strumento. Big Shot è un dispositivo passivo che non richiede alimentazione.
Switcher True-Bypass BigShot ABY™ Caratteristiche di rilievo
- Selettore True-bypass ABY per amplificatori con indicatori LED
- Trasformatore integrato per eliminare ronzii & rumori
- Inversione di polarità di fase a 180° per accoppiare le fasi degli amplificatori
- Percorso audio passivo al 100%, non richiede alimentazione
Radial BigShot ABY switcher true-bypass ABY compatto è interamente passivo: il timbro dello strumento non viene influenzato da alcun buffer posto tra chitarra e amplificatore. BigShot ABY è dotato inoltre di una uscita Tuner separata 'always on' (sempre attiva) che invia il segnale della vostra chitarra ad un accordatore per il monitoraggio costante, mantenendolo fuori della catena del segnale. In caso di problemi di ronzio e rumore causati dai loop di massa, BigShot ABY vi aiuta con un interruttore per il trasformatore di isolamento integrato e un interruttore ground-lift. Una volta inserito, è possibile invertire la polarità del secondo amplificatore per garantire che entrambi gli amplificatori suonino in fase. BigShot ABY è semplice da usare ed efficace sul palco. Se alimentato da un alimentatore da 9V esterno o un power-brick da pedaliera, i LED super-luminosi prendono vita fornendovi una lettura immediata dello stato dell'amplificatore sul palco. Quando l'alimentazione non è disponibile, il percorso del segnale audio passivo funziona comunque. Il design compatto ed estremamente robusto rende BigShot ABY ideale per pedaliere molto articolate.

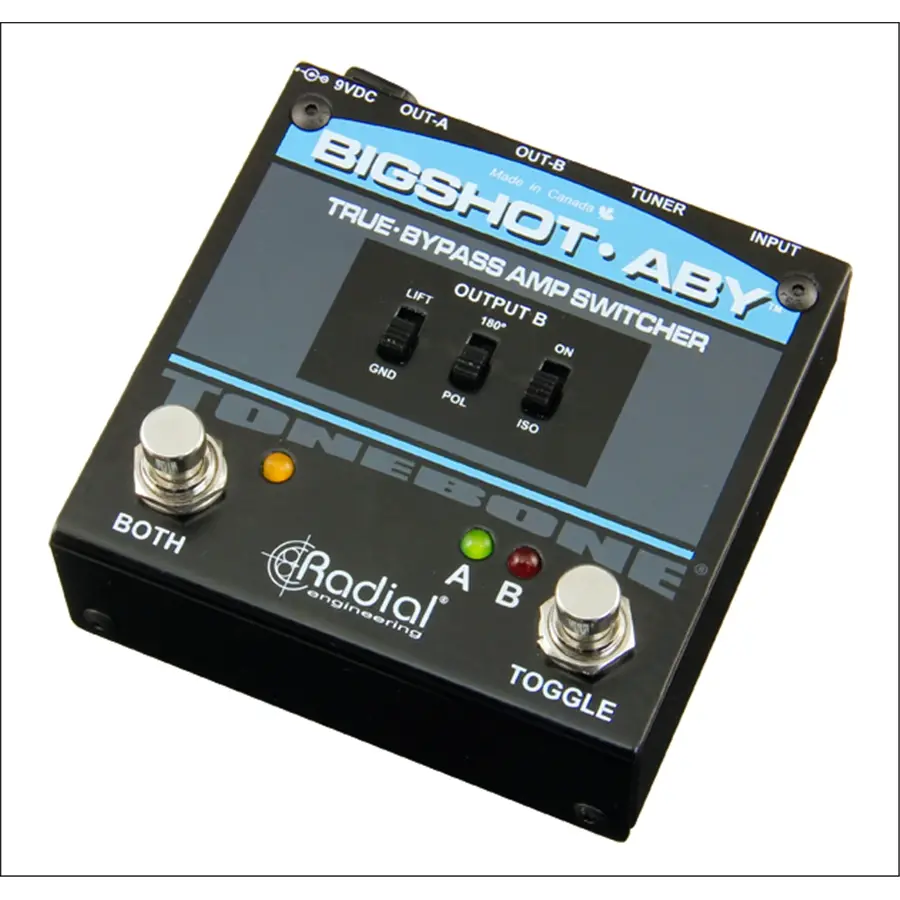

Struttura di BigShot ABY

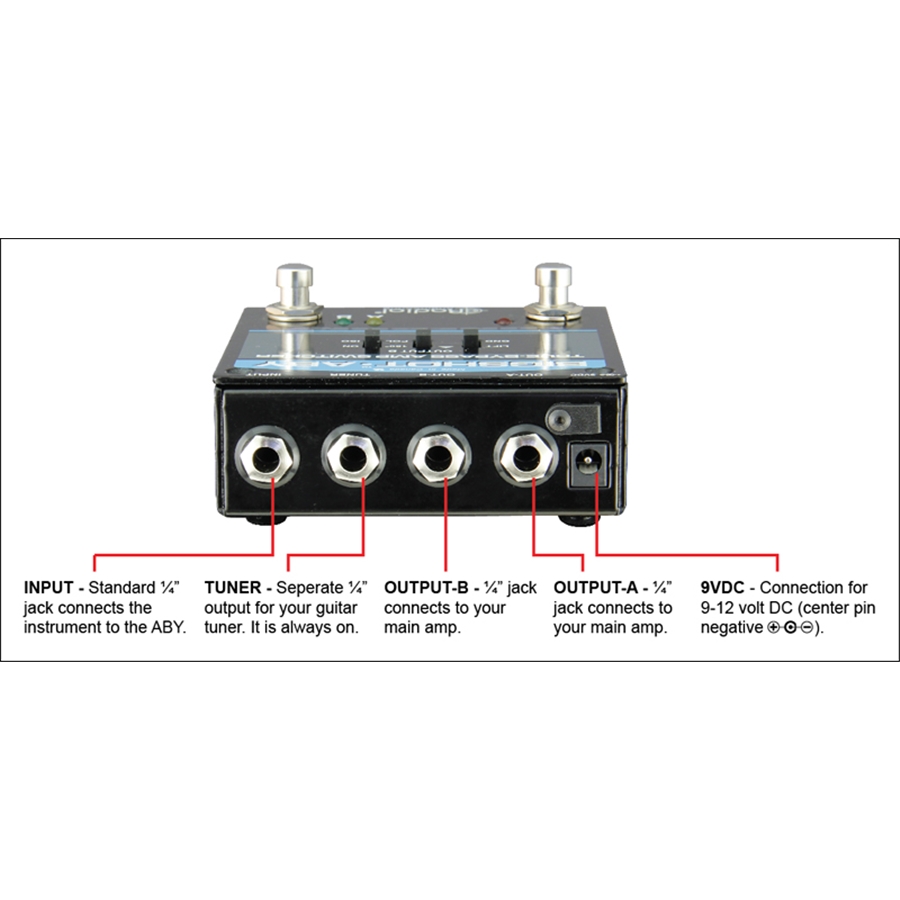

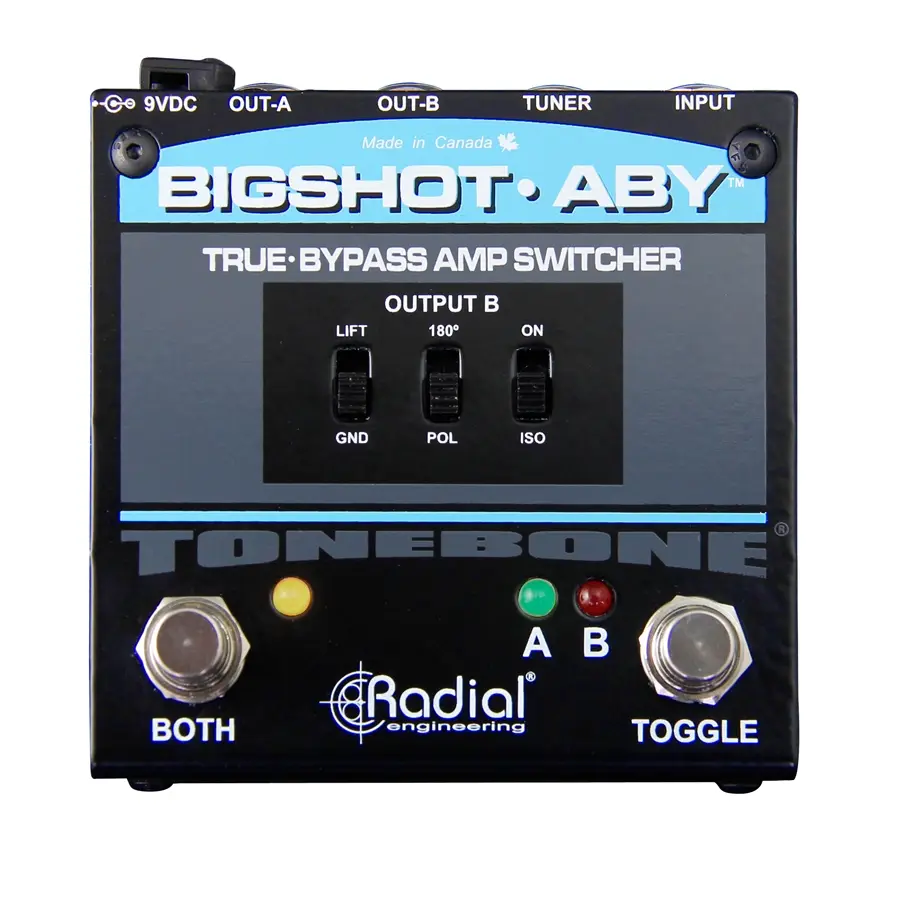

Seguendola struttura da sinistra a destra, si nota l'ingresso dello strumento e l’uscita Tuner. L’uscita Tuner è sempre attiva e consente di monitorare lo strumento ed effettuare le regolazioni a seconda delle necessità. L’interruttore Toggle che invia il segnale a OUT-A in basso o OUT-B in alto. A queste uscite sono collegati i due amplificatori. Con l'interruttore TOGGLE è possibile scegliere tra l’amplificatore A o B, dove uno potrebbe essere regolato per la ritmica e l’altro per gli assoli. In entrambi i casi, il segnale audio è al 100% true-bypass: non vi è alcun preamplificatore o buffer nel circuito fra la vostra chitarra e l'amplificatore. L’interruttore BOTH unisce i percorsi dei due segnali attivando entrambi gli amplificatori. L’uscita OUT-B è dotata anche di un interruttore per il trasformatore di isolamento e un interruttore ground-lift per eliminare i loop di massa, oltre a un interruttore di inversione di polarità di 180° che permette di regolare la fase dei due amplificatori.
Collegamenti
Prima di effettuare i collegamenti, accertarsi che tutti i livelli siano a zero, per eliminare i transienti di collegamento che potrebbero danneggiare gli speaker. Verificare che tutti i tre interruttori di BigShot ABY siano posizionati verso il basso (off), ovvero con il trasformatore escluso dal percorso del segnale e la massa collegata per entrambi gli amplificatori, supponnendo che gli amplificatori siano in fase tra loro. Collegare la chitarra all'ingresso, l’uscita OUT-A all’amplificatore A e l’uscita OUT-B all’amplificatore B. Alzare il volume dell’amplificatore A ad un livello di ascolto basso. Iniziare a suonare la chitarra, se non dovesse uscire premere l'interruttore AB.
Usare due amplificatori contemporaneamente
Usando due amplificatori contemporaneamente è possibile venga introdotto del rumore di solito causato da differenti tensioni tra i due amplificatori, per risolvere questi problemi, BigShot ABY è dotato di due interruttori: Il primo è il LIFT, che posizionato verso l’alto disattiva la terra sull’uscita OUT-B. In questo modo è possibile eliminare i loop di massa e il rumore. BigShot ABY è inoltre dotato di un secondo interruttore chiamato ISO che posizionato verso l’alto attiva un trasformatore d'isolamento nel circuito, scollegando il percorso del segnale elettrico eliminando ronzii e rumori causati dai loop di massa.
Suonare con due amplificatori in fase
Il altro vantaggio di avere un trasformatore è la possibilità di invertire la fase elettrica o la polarità del secondo amplificatore. Spesso, usando due amplificatori, è possibile che non siano in fase. Per risolvere il problema è sufficiente attivare il trasformatore posizionando l’interruttore verso l’alto e attivando l'interruttore 180°, verso l’alto la polarità è invertita.
Applicazioni BigShot ABY
Combinazione di due amplificatori e un Accordatore
Il BigShot ABY semplifica il passaggio tra due amplificatori. Con il trasformatore di isolamento integrato è possibile eliminare ronzii e ronzii causati dai ritorni di terra. L'uscita dedicata all'accordatore mantiene questo dispositivo all'esterno del percorso del segnale principale.
Usare BigShot ABY per silenziare l’amplificatore
E' poossibile usare BigShot ABY come un semplice interruttore a pedale mute per un'accordatura silenziosa sul palco. Basta premere il selettore AB e il segnale inviato all'amplificatore verrà disattivato. Ciò mantiene sempre attivo il segnale inviato all'uscita dell'accordatore, consentendo l'esecuzione questa operazione senza recare disturbo agli altri.
Usare ABY per cambiare il canale d'un amplificatore
BigShot ABY può essere utilizzato anche per cambiare il canale su vecchi amplificatori vintage che non dispongono della commutazione remota. Sono Inviati semplicemente gli OUT-A e OUT-B ai due canali del tuo amplificatore e vengono selezionati a seconda delle necessità.
BigShot ABY Specifiche Tecniche
- Tipo di circuito audio: Passivo, true bypass
- Risposta in frequenza: 20Hz - 20KHz
- Guadagno: -0,3 dB
Caratteristiche
- Inversione di polarità di 180°, Ground lift
- Connettori di ingresso: 1/4"
- Connettori di uscita: due uscite da 1/4", trasformatore commutabile isolato dall'uscita B
- Extra: uscita sintonizzatore, interruttore ISO
Generale
- Costruzione: acciaio calibro 14
- Finitura: verniciatura a polvere resistente
- Dimensioni (L x L x P): 99 x 91,4 x 50,8 mm (3,9 x 3,6 x 2 pollici)
- Peso: 0,56 kg (1,25 libbre)
- Alimentazione: 9 V CC, polo centrale negativo
- Condizioni per l'uso: solo in luoghi asciutti tra 5°C e 40°C
Frequently asked questions
Si definiscono pedali True-bypass quei dispositivi che commutano il circuito effetti fuori dal percorso del segnale quando non sono utilizzati. In altre parole, non amplificano il segnale in alcun modo. Alcuni chitarristi preferiscono pedali true-bypass perchè il suono risulta come se la chitarra fosse collegata direttamente all’amplificatore. Quando un pedale è acceso, bufferizza o amplifica il segnale. I pedali non true-bypass (come la maggior parte dei pedali Boss per esempio) caricano il pick-up causando un variazione del timbro. Questo accade per eliminare i transienti di accensione che potrebbero causare rumori nell'amplificatore attivando il pedale.
Utilizzando un pedale ABY attivo o con buffer. Radial Twin-City e Switchbone sono dotati di circuiti speciali per eliminare i rumori e di controllo Drag™ a compensazione del carico per replicare il suono come se la chitarra fosse collegata direttamente all’amplificatore. Questi pedali non fanno rumori in fase di commutazione.
Sì e no. Dipende dal vostro amplificatore e da quanto gain (overdrive) state utilizzando. Più alto è il gain, più sensibile è l'ingresso e quindi si avrà una maggiore probabilità di causare clic e ronzii quando si accende l'unità. Questo, naturalmente, è il lato negativo della commutazione true-bypass. Per eliminare eventuali rumori, potete prendere in considerazione uno dei nostri altri pedali ABY come Twin-City™ o Switchbone™.
Sì. Molti amplificatori vintage più grandi hanno due canali, ma il passaggio tra di loro non è possibile. Basta collegare ABY come si farebbe normalmente e inviarlo all’uscita di ogni canale. Il trasformatore di isolamento e l’interruttore di inversione di polarità 180° potranno essere utilizzati per assicurare che entrambi i canali lavorino in fase.
Sì. Basta che vi assicuriate che il trasformatore di isolamento sia disattivato.
La maggior parte di pedali ABY funzionano bene in molte applicazioni. BigShot ABY aggiunge semplicemente più funzionalità con il trasformatore di isolamento che aiuta ad eliminare i loop di massa e l'inversione di polarità che risolve i problemi della fase che si verifica quando si utilizzano due amplificatori diversi.
No. Un buffer di buona qualità come il Radial Elevator™ o PB1 gestirà lo splitter ABY e il cavo da 15 metri (50 piedi) senza rumore apprezzabile.
Sì, ma siccome non ci sono buffer per gestire i due segnali di chitarra, essi interagiscono quando uno dei volumi di chitarra è alto o basso.
No. Per gestire una testata in sicurezza, dovreste sempre avere un carico di altoparlanti corretto. Per gestire le testate, abbiamo realizzato un prodotto speciale chiamato Radial Headbone™.
Se usato singolarmente, ogni canale è completamente separato dagli altri: selezionando l'uscita output-A, output-B è disattivo. Se entrambi i canali sono attivi contemporaneamente (A + B), è possibile riscontrare un leggero carico nell’uscita output-A, ma l'effetto sarà minimo.
Inserendo due chitarre può funzionare, ma sarà come usare un cavo a Y, poiché non viene bufferizzato. Potreste quindi incappare in qualche cancellazione e alzando o abbassando una chitarra può influenzare l'altra.
No ... non è possibile utilizzare un dispositivo passivo come BigShot ABY per miscelare due microfoni o pickup. Avete bisogno di un dispositivo attivo come Radial PZ-Pre™ che, con la funzione di mix / blend, permette di combinare entrambi gli ingressi come una console di mixaggio.
No. I pedali ABY sono semplici switcher e non sono progettati per commutare in modo sicuro cabinet. Radial produce un prodotto specifico chiamato Cabbone™ che permette di fare questo in modo sicuro. Inoltre Radial, per commutare le testate, ha realizzato un pedale chiamato Headbone.
Il modo migliore per risolvere il clic causato dal timer al quarzo all'interno dell’accordatore, è bufferizzare il segnale della chitarra prima che arrivi all’accordatore. Usate sempre un buffer di alta qualità come BigShot PB1 o equivalente in modo che il timbro della vostra chitarra rimanga inalterato.
Sì e no. Dipende da come si utilizza ABY. Se avete collegato direttamente la chitarra, il timbro dovrà essere regolato per compensare l’isolamento dell'amplificatore. Se avete collegato la chitarra prima ad un buffer, il timbro sarà più o meno inalterato. Usate sempre un buffer di alta qualità come BigShot PB1 che assicura integrità al timbro della vostra chitarra.
Può: dipende dall’accordatore. La maggior parte assorbe corrente aggiungendo un piccolo carico ai vostri pickup. Questo può modificare leggermente il timbro.
