Radial Catapult Mini TRS è uno Snake Audio compatto passivo, che trasmette 4 segnali bilanciati di Linea su un singolo cavo Cat 5/Cat 6, semplificando la gestione dell'audio professionale. Ideale per studi, installazioni fisse e live, riduce i cavi ingombranti, protegge dai loop di terra grazie al ground lift integrato e garantisce un segnale sempre pulito e stabile.
Caratteristiche di Rilievo
- 4 canali analogici line‑level su un singolo cavo Cat 5/Cat 6
- Sistema passivo: nessuna alimentazione richiesta
- Ground lift integrato per eliminare loop di terra
- Moduli TX, RX e TRS compatibili tra loro
- Cavi breakout con codifica colore per identificazione canali
- Chassis robusto in acciaio verniciato a polvere
- Compatto e leggero, ideale per studi, installazioni e live
Il Radial Catapult Mini è una soluzione modulare e compatta per inviare segnali audio analogici bilanciati su lunghe distanze usando un solo cavo Cat 5 o Cat 6. Grazie al design passivo e al ground lift integrato, il Mini elimina loop di terra e interferenze, mantenendo la qualità audio ottimale. Disponibile in versioni TX (trasmettitore), RX (ricevitore) e il presente modello TRS con uscite ¼″. Il sistema è completamente compatibile tra moduli, offrendo una soluzione compatta e versatile per studi, installazioni fisse o live performance. I cavi breakout color‑coded e il design robusto in acciaio verniciato a polvere lo rendono resistente agli utilizzi più intensi.
Applicazioni di Catapult Mini TRS

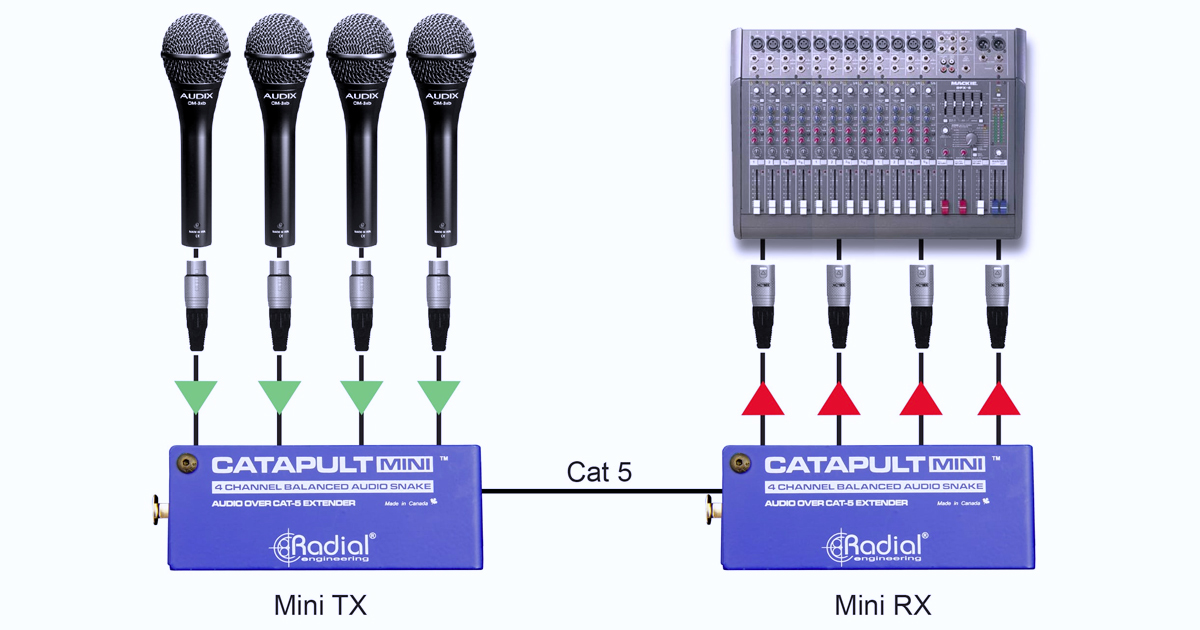

Utilizzo del Mini TX con il Mini RX
Il Mini TX e il Mini RX possono essere collegati direttamente tramite un unico cavo Cat 5, fornendo un collegamento audio analogico a 4 canali in grado di trasmettere segnali bilanciati su lunghe distanze mantenendo un'elevata qualità audio.

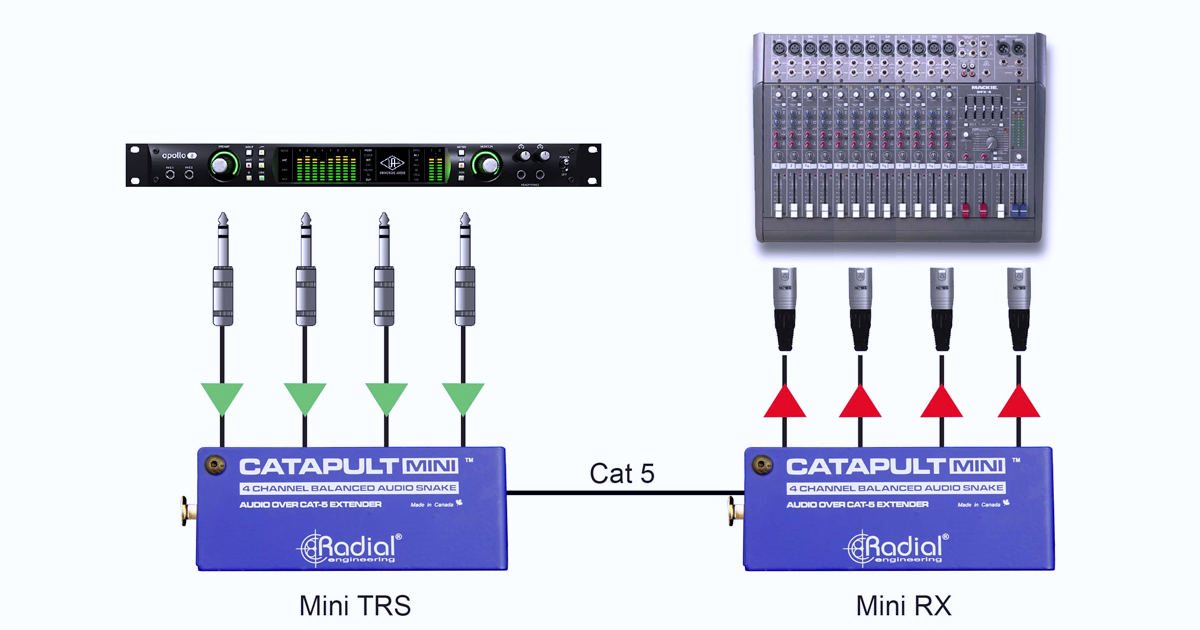

Utilizzo del Mini TRS con il Mini RX
Il Mini TRS è dotato di connettori bilanciati da ¼” comunemente presenti sulle interfacce rackmount e su altre apparecchiature audio professionali compatte, consentendo di abbinare i tipi di connettori senza la necessità di cavi adattatori.

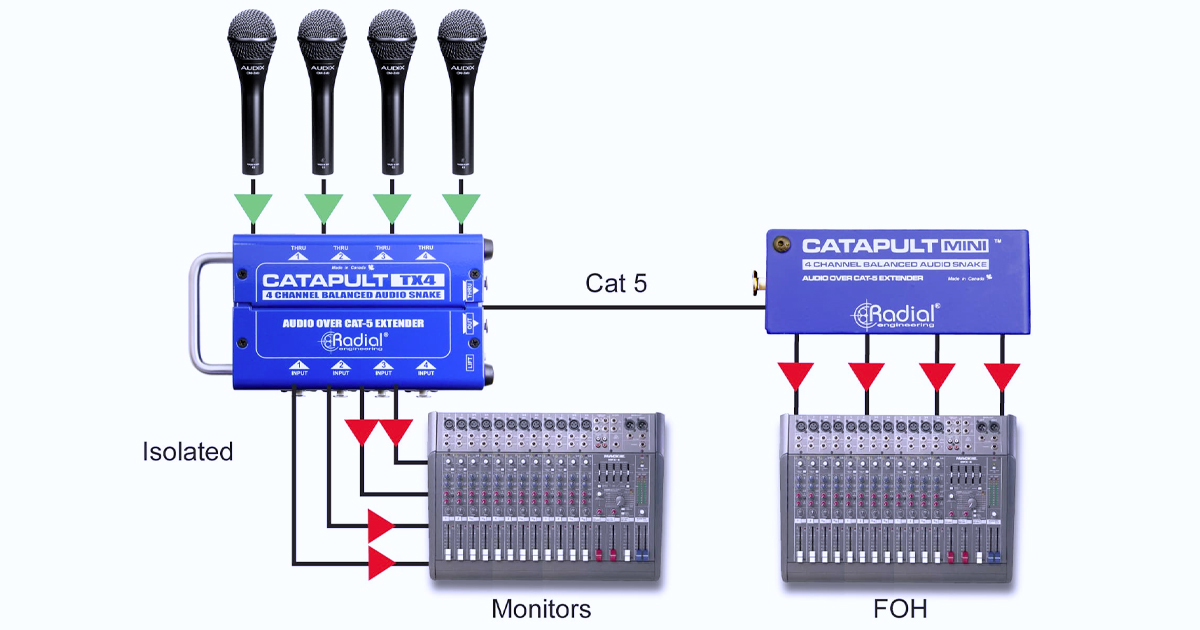

Utilizzo del Mini RX con Catapult TX4
È possibile utilizzare Catapult TX4 insieme al Mini RX per inviare segnali audio dal palco alla console FOH. Il Catapult TX4 funge da stage box al quale collegare i microfoni, mentre il Mini RX è così compatto da poter essere riposto nella custodia di un mixer, con i suoi connettori di uscita XLR pronti per il collegamento diretto. Se sul palco è necessario dividere i segnali, si possono impiegare i moduli Catapult con isolamento tramite trasformatore: il TX4M per segnali a livello microfonico oppure il TX4L per segnali a livello di linea.

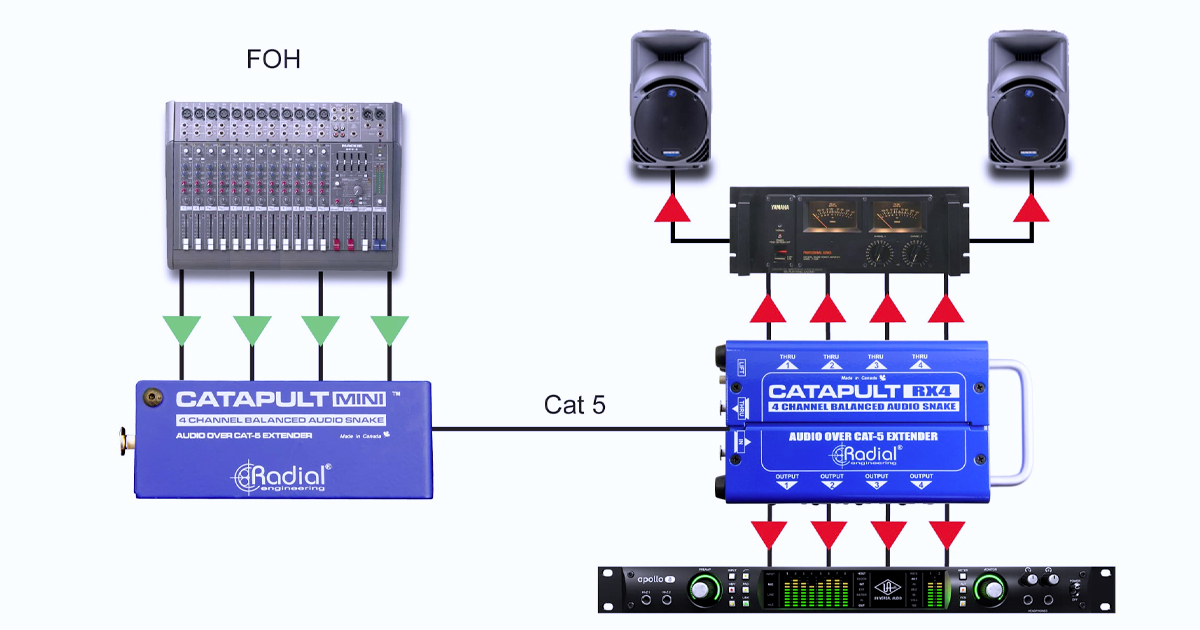

Utilizzo del Mini TX con Catapult RX4
Il Mini TX può essere abbinato al Catapult RX4 per inviare i segnali in uscita da una console verso un rack di amplificatori di potenza posto a distanza. Per bloccare eventuali tensioni CC vaganti ed eliminare il rumore di sistema, il modello RX4L integra trasformatori di isolamento a livello di linea, che riducono ronzii e fruscii. Dispone inoltre di quattro uscite XLR dirette, utili per collegare altri dispositivi come un’interfaccia di registrazione. Per l’isolamento dei segnali a livello microfonico, è invece disponibile il modello RX4M.

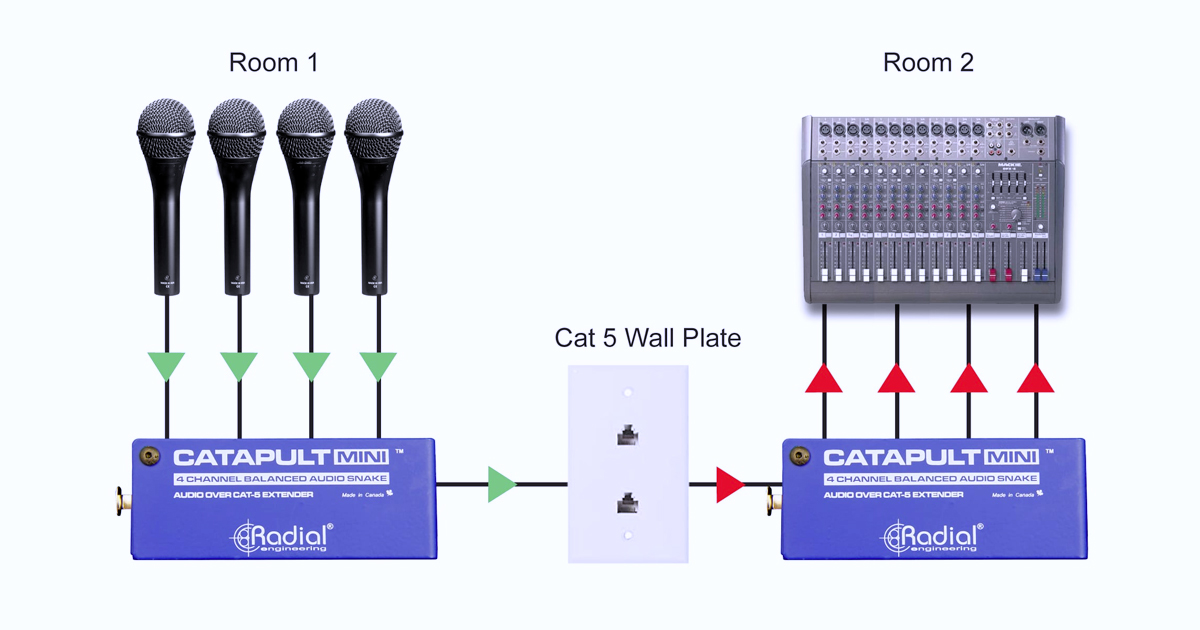

Uso di Catapult con un cablaggio CAT 5 preesistente.
I Catapult possono sfruttare i cavi Ethernet già presenti nell’edificio per trasmettere l’audio da una stanza all’altra, senza bisogno di nuove installazioni o di cavi aggiuntivi che creano disordine. È importante ricordare che i segnali tra due moduli Catapult non possono transitare attraverso uno switch di rete, poiché questo interromperebbe il segnale audio analogico.
Scheda Tecnica – Radial Catapult Mini
Tipologia: Unità compatta di trasmissione/ricezione audio 4 canali analogici su cavo Cat 5/Cat 6 Ethernet (sistema Catapult Mini), funzionamento passivo senza alimentazione richiesta.
- Circuito audio: Splitter passivo analogico (diretto, senza conversione digitale)
- Risposta in frequenza: 7 Hz – 20 kHz
- Gamma dinamica: 140 dB
- Distorsione armonica totale (THD): 0.0005 % @ 1 kHz
- Reiezione modo comune (CMRR): >103 dB
- Massimo livello d’ingresso: +35 dBu
Ingressi / Uscite (dipendenti dalla versione)
- Catapult Mini TRS: 1 × RJ45 (I/O) → 4 × TRS ¼″ bilanciati +1
- Ground lift per riduzione dei loop di massa (presente su ogni modulo)
Costruzione meccanica:
- Chassis e guscio esterno in acciaio 16‑gauge verniciato a polvere per robustezza pro/live
- Rivestimento esapandibile su cavi e color‑code per identificazione canali (mini TX/RX/TRS)
Dimensioni & Peso
- Dimensioni (L × W × D): 105 × 40 × 33 mm (circa 4.125″ × 1.56″ × 1.31″)
- Peso: ~0,85 lb (0,4 kg)
- Cavo: Lunghezza cavi breakout (XLR/TRS): circa 2 ft / 0,6 m
Alimentazione
- Dispositivo passivo, nessuna alimentazione richiesta
- Condizioni d’uso: per utilizzo in ambienti asciutti 5 °C – 40 °C
Note di compatibilità e funzionamento
Tutte le varianti Mini (TX, RX, TRS) sono compatibili tra loro e possono essere collegate direttamente tramite un singolo cavo Cat 5/6 per creare uno snake audio analogico a 4 canali.
Il sistema utilizza i conduttori bilanciati del cavo Ethernet per trasmettere segnali audio analogici senza conversione digitale o perdita di qualità.
