Amplificatore da 4500 Watt di picco classe D, DSP integrato, impedenza ingressi 20 kΩ (bilanciato) 10 kΩ (sbilanciato), impedenza uscita 4/8 ohm, 2 ingressi XLR, 2 ingressi TRS, 2 uscite Speakon NL4 e 2 morsettiere. Dimensioni: 89x483x259mm, peso: 6KG.

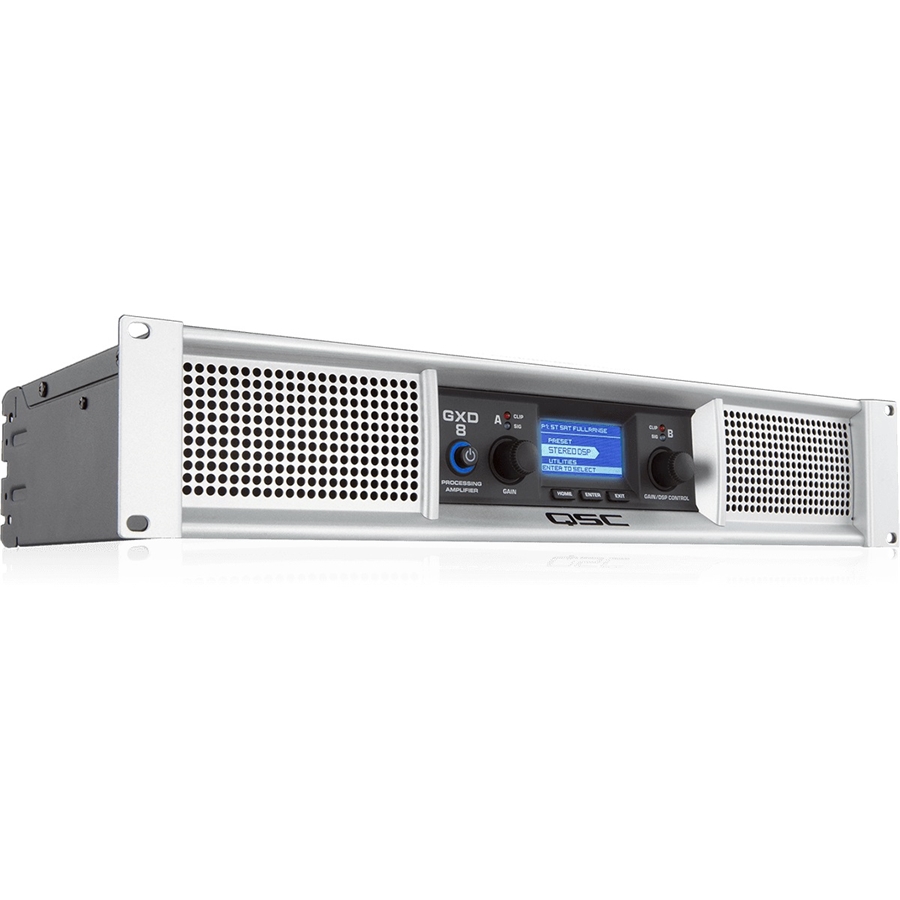

Il QSC GXD8 è un amplificatore da 4500 Watt in classe D con DSP integrato il cui settaggio è agevolato dal display LCD posto sul pannello anteriore tramite il quale possiamo accedere ai filtri passa alto e passa basso, ad un equalizzatore parametrico a 4 bande, al limiter e al delay. Di fianco allo schermo troviamo due potenziometri preposti al controllo dei gain, dei quali uno serve a navigare il menù del DSP insieme ai tre pulsanti ‘home’, ‘enter’ e ‘exit’, il Sono ora disponibili settaggi dedicati per la serie QSC E per l’utilizzo combinato dei prodotti, con lo scopo di massimizzarne le prestazioni troviamo nei preset dei GXD impostazioni specifiche riguardo crossover, equalizzazioni e limiter per avere la resa migliore dai dispositivi. Riguardo l’interfaccia utente troviamo a segnalare la presenza di segnale in ingresso o l’attivazione del limiter due LED posti sul pannello principale, la protezione digitale che si attiva automaticamente previene il danneggiamento dell’unità dovuto all’aumento della temperatura o dal sovraccarico, è inoltre presente una protezione da cortocircuito, circuito aperto, RF e guasti da impianto elettrico.
Caratteristiche tecniche di QSC GXD8
amplificatore: 4500 Watt classe D
potenza di uscita per canale:
8Ω dinamico: 1500W
4Ω dinamico: 2250W
8Ω continuo: 800W
4Ω continuo: 1200W
Distorsione (tipica)
1 kHz alla piena potenza nominale: < 1% THD
Rapporto segnale rumore (A weighted, 20Hz-20kHz): 100dB
Sensibilità ingresso: 1,2 Vrms, 3,9 Vrms
Tensione di guadagno massima: (maximum gain voltage) 36,5 dB
Circuiteria di uscita: classe D
Requisiti di alimentazione: 1/8 di potenza a 4Ω
-100 V AC: 6,2A
-120 V AC: 5,6A
-230 V AC: 3,2A
Risposta di frequenza (20Hz-20kHz): +0,7dB, -0,8dB
Headroom dinamico (4Ω): 2,73dB
Fattore di smorzamento (8Ω): 100
Impedenza degli ingressi: 20 kΩ (bilanciato), 10 kΩ (sbilanciato)
Livello massimo ingressi: +23,5dBu
Connettori in ingresso (PER OGNI CANALE):
1 x XLR
1 x TRS ¼’’ bilanciati
Connettori in uscita (PER OGNI CANALE):
1 x NL4 speakon
2 x morsetti (1positivo/1negativo)
Amplificatore e protezione del carico:
Protezione da cortocircuito, circuito aperto, termica, RF, carico protetto contro i guasti DC
Controlli e indicatori del pannello frontale:
2 x encoder rotativi
3 x pulsanti operativi: home, enter, exit)
2 × LED di segnale verdi indicano la presenza del segnale
2 LED rossi di clip A/D indicano il sovraccarico dell'ingresso e/o il taglio della corrente dell'amplificatore
L'anello LED di alimentazione blu indica la presenza di CA accesa
LCD da 2,12 pollici × 1,0 pollici, 256×128pixel
Funzioni del DSP:
Filtro passa-alto, Linkwitz-Riley del 4° ordine,
frequenza regolabile da 20 Hz a 4 kHz
Filtro passa-basso, Linkwitz-Riley del 4° ordine,
Frequenza regolabile da 60 Hz a 4 kHz
EQ parametrico a 4 bande con frequenza, gain e larghezza di banda variabili
Peak limiter con selezione di potenza, aggressività e impedenza
Delay 50 ms massimo.
Dimensioni del prodotto: 89x483x259mm
Dimensioni del pacco spedito: 600x370x153mm
Peso: 6KG
Peso del pacco spedito: 7,9KG
Approvazioni: UL, CE, RoHS/WEEE compliant
Contenuto del pacco spedito: cavo di alimentazione e guida rapida
