M307 Layers è il pedale di casa MXR che offre tre livelli di sustain separati che possono essere miscelati e regolati per creare un ambiente sonoro ricco e variegato. I layer di sustain sono attivabili o in risposta all'attacco, quindi quando vengono suonate le corde, oppure tramite footswitch. La modulazione, il delay e l'octaver aggiungono ulteriori possibilità sonore a questo pedale.

PANORAMICA DEL MXR M307 LAYERS

L'MXR Layers è un pedale sustain basato su tre livelli, ciascun con un proprio LED di stato per indicare che è attivo. È possibile scegliere se gestire un solo layer o fino a 3: premendo il pulsante SINGLE il layer di sustain sarà uno solo. I layer possono essere attivati sia con il footswitch che attraverso la dinamica, suonando le corde dello strumento. Utilizzando il footswitch, è sufficiente suonare una nota o un accordo e tenere premuto lo switch; rilasciandolo, il layer si dissolve in base alla regolazione della manopola DECAY. Questa modalità è perfetta per creare tappeti in stile "drone" sui quali suonare. In alternativa, è possibile attivare automaticamente il layer in risposta all'attacco, come impostato dalla manopola TRIG. Combinando questi due metodi si può ottenere una sovrapposizione di suoni complessa: con la modalità SINGLE disattivata, si può mantenere un layer con il footswitch e poi innescare automaticamente altri layer sopra di esso.

La manopola MIX regola il livello dell'effetto, quindi il volume dei layer. La manopola TRIG imposta la sensibilità della funzione di auto-trigger del pedale, consentendo di generare nuovi layer in base all'intensità di esecuzione. La manopola ATTACK regola il tempo del fade-in di ogni layer, mentre la manopola DECAY imposta il tempo di dissolvenza, che imita le vibrazioni naturali di una corda fisica facendo decadere prima le alte frequenze. Per ottenere un suono più grosso, attivare l'interruttore SUB OCT per abbassare di un'ottava uno o più layer.


Attraverso le funzioni di programmazione del pedale, è possibile regolare altri parametri, tra cui l'intensità della modulazione, il tempo del delay, la diffusione e altro ancora. È inoltre possibile utilizzare un pedale sustain o un altro switch esterno come l'MXR Split + Tap (clicca qui per la scheda prodotto) per attivare i layer, miscelare le configurazioni di impostazioni con il pedale Volume (X) 8 ed utilizzare la modalità Stereo Input, Stereo Output e Dry/Wet Split.

Con il suo sustain ad alta fedeltà, l'MXR Layers può adattarsi ad ogni catena di effetti. La sua varietà di funzioni permette di avventurarsi al di là delle normali barriere creative, costruendo paesaggi sonori ricchi di dettagli. Questo pedale offre agli amanti della sperimentazione molte opportunità di personalizzare il suono e l'esperienza di esecuzione.

CONTROLLI DEL MXR M307 LAYERS

ATTACK: imposta il livello di attacco o fade in di ogni layer.
MIX: controlla il livello generale del segnale effettato.
SINGLE: limita l'effetto sustain a un singolo layer: di default i tre layer si sovrappongono, ma quando il tasto SINGLE è attivo, si attiva un solo layer alla volta.
TRIG: imposta la sensibilità dell'auto trigger dei layer in risposta all'attacco del plettro. Con la manopola TRIG tutta a sinistra (posizione OFF) l'auto trigger è disattivato, e solo il footswitch può attivare i layer. Quando attivo, il LED sarà rosso di default: quando il segnale supererà il treshold impostato, il led TRIG diventa verde.
DECAY: imposta il livello di decay, o fade out, di ogni layer. Le alte decadono più velocemente delle altre frequenze, proprio come in una corda fisica che vibra. Quando la manopola TRIG è nella posizione OFF, il segnale dell'effetto verrà automaticamente bypassato quando tutti e tre i layer saranno completamente decaduti. I tre LED di stato mostrano quando i layer sono decaduti.
SUB OCT: abbassa i nuovi layer di un'ottava. I layer creati precedentemente all'attivazione non verranno abbassati. Questo permette di avere dei layer normali e altri un'ottava sotto. Questa modalità può essere regolata con un pedale di espressione (vedi le operazioni avanzate). Esiste un'impostazione che permette di trasporre di un'ottava in basso soltanto le frequenze più basse di un layer (vedi le operazioni avanzate), utile per aggiungere il basso a un layer senza abbassare tutte le altre note.

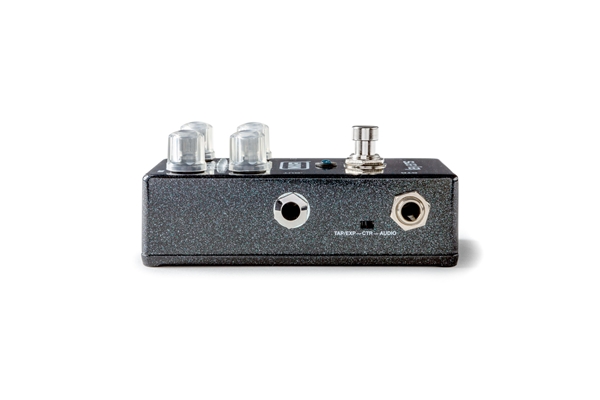

CTR: questo jack può essere utilizzato per connettere un pedale di espressione o uno switch esterno, o per inviare il segnale pulito quando si utilizza la modalità Dry/Wet Split (vedi le operazioni avanzate).
FOOTSWITCH: regola la creazione e l'eliminazione dei layer di sustain. Premendo il footswitch si attiva un layer. Tenendo premuto il footswitch viene attivato un layer fino a quando non viene rilasciato. Al momento del rilascio, il layer si dissolve in base all'impostazione della manopola DECAY. Un doppio tap elimina tutti i layer e mette il pedale in bypass.


OPERAZIONI AVANZATE

Utilizzare un pedale sustain o altri switch esterni per attivare i layer

È possibile utilizzare un pedale sustain per tastiera o un altro switch esterno per attivare i layer invece del footswitch integrato, nei casi in cui fosse inaccessibile (ad esempio se il pedale viene usato su una scrivania e non a terra) o se si vuole avere una risposta tattile diversa. Per prima cosa, impostare lo switch nella posizione TAP/EXP (sinistra). Poi, collegare un cavo per strumento dal pedale o lo switch esterno al jack CTR del MXR Layers. Nota bene: il pedale o lo switch esterno devono essere switch discreti, non switch TRS continui.

Utilizzare un pedale di espressione per miscelare due configurazioni

Può essere utilizzato un pedale di espressione come il DVP5 Volume (X) 8 per passare in maniera fluida da una configurazione all'altra. Per prima cosa, impostare lo switch CTR nella posizione TAP/EXP (sinistra). Poi, collegare un cavo TRS dal pedale di espressione al jack CTR del Layers. Impostare il bilanciere con il tallone verso il basso. Regolare i controlli del layers con le impostazioni desiderate. Poi, impostare il bilanciere con la punta verso il basso e creare una configurazione differente. Muovendo il bilanciere avanti e indietro si passa in maniera morbida da una configurazione all'altra. Nota bene: le funzioni avanzate del pulsante SINGLE sono controllabili con un pedale di espressione, mentre le funzioni avanzate del pulsante SUB OCT no.

Stereo Input

Per operare in modalità Stereo Input, rimuovere la piastra posteriore del Layers e impostare lo switch MONO/STEREO in posizione STEREO (sinistra). È raccomandabile abilitare anche la funzione Stereo Output quando si utilizza in modalità Stereo Input.

Stereo Output

Per operare in modalità Stereo Output, collegare un cavo splitter TRS dal jack output del Layers agli ingressi desiderati e impostare lo switch CTR nella posizione TAP/EXP (sinistra). Poi, premere e tenere premuto il tasto SUB OCT e ruotare la manopola DECAY tutta in senso orario per selezionare la modalità Stereo Output. Il LED centrale lampeggerà per conferma. Per ritornare alla modalità Mono Output seguire gli stessi passaggi e ruotare la manopola DECAY tutta in senso antiorario. Quando la modalità Stereo Output è attiva, i tre layer saranno pannizzati uno a destra, uno al centro e uno a sinistra, come rappresentato dalle posizioni dei tre LED. Quando la modulazione è attiva (vedi le impostazioni avanzate), è possibile pannizzare automaticamente i livelli nel campo stereo.

Dry/Wet Split

L'MXR Layers può splittare i segnali dry e wet per permettere di mandarli a catene effetti differenti o per operare con un rig stereo dry/wet. Per prima cosa, impostare lo switch CTR su AUDIO (destra). Il segnale pulito uscirà dal jack OUT, mentre il segnale effettato dal jack CTR. Nota bene: le modalità Stereo Input e Stereo Output devono essere disattivate per permettere alla modalità Dry/Wet Split di funzionare correttamente.

IMPOSTAZIONI AVANZATE

Introduzione

Premendo e tenendo premuto i tasti SINGLE e SUB OCT mentre si regolano le manopole si accede a varie funzioni. Queste funzioni permettono di aggiungere modulazione e/o delay ai layer, far passare il segnale pulito attraverso un delay, attivare la modalità Stereo Output, e altro. L'MXR Layers dispone di delay e modulazione basati su quelli del MXR Joshua Ambient Echo ma con sonorità più scure per permettere ai layer di sustain di emergere.

Manopola MIX premendo il tasto SINGLE

Quantità di modulazione
Imposta il depth e rate della modulazione. Ruotando la manopola MIX in senso orario, depth e rate aumentano. Con la manopola al minimo la modulazione viene disattivata.

Manopola MIX premendo il tasto SUB OCT

Segnale dry mutato
Ruotare in senso orario per mutare il segnale pulito o in senso antiorario per attivarlo. Il LED del tasto SINGLE lampeggerà per conferma. Notare che non uscirà suono se la manopola MIX è ruotata completamente in senso antiorario e il jack CTR sarà mutato in modalità dry/wet split.

Manopola TRIG premendo il tasto SINGLE

Tempo del delay
Regola il tempo del delay. Impostando la manopola al minimo disattiva il delay. Il regen del delay è legato alla manopola DECAY.

Manopola TRIG premendo il tasto SUB OCT

Quantità di segnale pulito nel delay
Ruotare in senso orario la manopola TRIG per aumentare la quantità di segnale pulito inviato al delay.

Manopola ATTACK premendo il tasto SINGLE

Modulation blend
L'effetto di modulazione consiste in chorus e tremolo. Ruotando la manopola completamente in senso antiorario attiva solo il chorus, mentre completamente in senso orario attiva solo il tremolo. A metà corsa si avrà un mix eguale tra i due. Con la modalità Stereo Output attivata, il tremolo pannizzerà i livelli nel campo stereo.

Manopola ATTACK premendo il tasto SUB OCT

Root Note Sub Octave
Ruotare la manopola ATTACK in senso orario per attivare la modalità Root Note Sub Octave o in senso antiorario per disattivarla. Il LED SUB OCT lampeggerà per conferma. Con il pulsante SUB OCT attivato, questa modalità applicherà l'ottava bassa solamente alle frequenze più basse del layer.

Manopola DECAY premendo il tasto SINGLE

Diffusion
Ruotare la manopola in senso orario per aggiungere diffusione al layer, creando un effetto texture. Ruotando la manopola completamente in senso antiorario disattiva l'effetto diffusione.

Manopola DECAY premendo il tasto SUB OCT

Stereo Output
Ruotare la manopola in senso orario per attivare la modalità Stereo Output e in senso antiorario per disattivarla. Il LED centrale lampeggerà per conferma.

Tasto SUB OCT premendo il tasto SINGLE

Tap Tempo
Tenendo premuto il pulsante SINGLE è possibile impostare il tempo del delay utilizzando il tasto SUB OCT come tap tampo.

Per riportare tutti i parametri alle impostazioni di default, premere e tenere premuti i tasti SINGLE e SUB OCT per cinque secondi. Il LED principale lampeggerà per conferma.

SPECIFICHE TECNICHE DEL MXR M307 LAYERS

Impedenza in ingresso: 1 MΩ
Impedenza in uscita: 100 Ω
Livello massimo di input: +5 dBV
Rumore di fondo: -97 dBV
Assorbimento di corrente: 300 mA
Alimentazione: 9 volt DC
