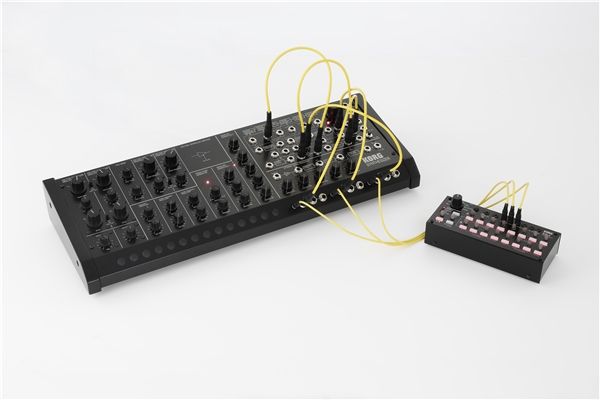

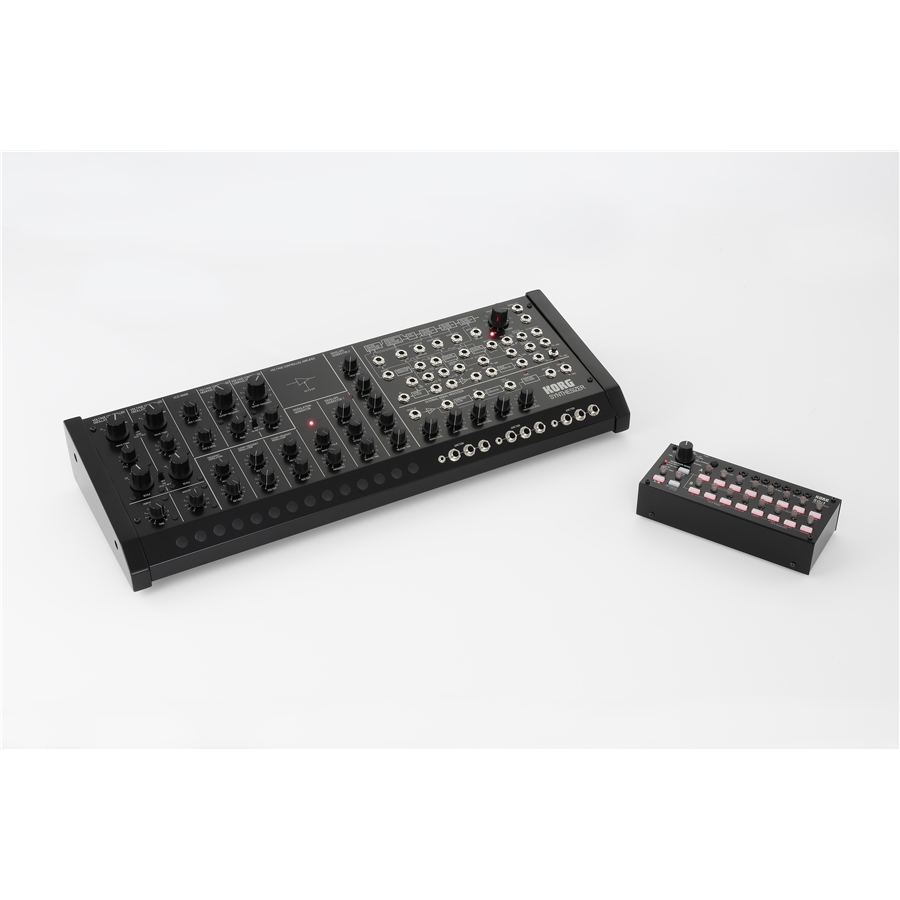

Korg - MS-20M Kit + SQ-1

MS-20M Kit + SQ-1
Modulo Sintetizzatore monofonico in Kit di Montaggio
MS-20M Kit è basato sulla stessa tecnologia dell'MS-20 con alcuni importanti miglioramenti; si tratta di un modulo di synt analogico in scatola di montaggio.

Incrementi significativi del sistema di sintesi:
- Interruttore SYNC ON/OFF per il SYNC fra gli oscillatori
- Interruttore FM ON/OFF per la modulazione di frequenza tra i due oscillatori
- Interruttore FILTER TYPE per selezionare i due tipi di filtri
- Connessione PWM IN per la Pulse Width Modulation
- EG2 NORMAL OUT permette il collegamento dell'EG 2
- Il tasto TRIG SW Permette di ascoltare il suono anche senza una tastiera collegata

Connessioni per poter controllare il modulo da vari dispositivi
- Supporta tutte le specifiche CV/GATE: Hz/V e V/Oct, inoltre: S-Trig e V-Trig
- 3 serie di JUNCTION Jack
- Connettori MIDI IN ed USB MIDI
- Patch Panel con connettori Jack da ¼''

Modulo in Kit di montaggio con eleganti pannelli laterali in legno

Step Sequencer SQ-1 incluso
Il montaggio del Kit è estremamente semplice ed alla portata di tutti, non ci sono saldature da eseguire e non sono richieste conoscenze di elettronica, è sufficiente assemblare le varie parti seguendo le istruzioni ed unirle con le viti e dadi in dotazione.

MS-20M Kit + SQ-1
Modulo Sintetizzatore monofonico in Kit di Montaggio

L'evoluzione del MS-20, con un sistema di sintesi sonora ancora più potente.
Un modulo da montare, con incluso uno step sequencer.

Il classico sintetizzatore analogico Korg MS-20 presentato la prima volta nel 1978, è stato riproposto con l’accurata riproduzione della circuitazione originale, nel 2013, in edizione MS-20 mini, cioè con le dimensioni leggermente ridotte, e nel 2014 come MS-20 Kit in scatola di montaggio, con le dimensioni identiche all’originale.

Questi due prodotti sono stati progettati dagli stessi ingegneri che hanno sviluppato l'MS-20 originale. Alle origini MS-20 era stato progettato da un team di poche persone con l'obiettivo di creare un prodotto interessante in breve tempo; il risultato si tradusse in un grande successo, ma c'erano in realtà, un paio di elementi che i progettisti avevano lasciato in sospeso.

Ora, dopo 37 anni, con MS-20M Kit finalmente il progetto viene portato a compimento. MS-20M Kit è basato sulla stessa tecnologia dell’MS-20 con alcuni significativi miglioramenti; ed è un modulo di Synt analogico in scatola di montaggio, che chiunque può facilmente assemblare autonomamente.

Questo strumento possiede possibilità di sintesi notevolmente potenziate grazie alla presenza del: Sync fra gli oscillatori, modulazione FM, due tipi di filtri, e PWM (Pulse Width Modulation). Le sue connessioni CV/IN supportano sia lo standard Hz/V che V/Oct, che consentono una grande versatilità nella connessione con altri sintetizzatori analogici.

Viene inoltre fornito in dotazione lo Step Sequencer SQ-1 (8 X 2 Step), per creare in modo rapido ed intuitivo delle sequenze avvalendosi delle sonorità vintage di MS20 M Kit.

Potenziamento del sistema di sintesi:

• Interruttore SYNC ON/OFF per ottenere il SYNC fra gli oscillatori
• Interruttore FM ON/OFF per la modulazione di frequenza tra i due oscillatori
• Interruttore FILTER TYPE Seleziona i due tipi di filtri
• Connessione PWM IN per la Pulse Width Modulation
• EG2 NORMAL OUT permette il collegamento di un ulteriore EG
• Tasto TRIG SW per ascoltare il suono anche senza una tastiera collegata

Connessioni per poter controllare il modulo da vari dispositivi

• Supporta tutte le specifiche CV/GATE: Hz/V e V/Oct, S-Trig e V-Trig
• 3 JUNCTION Jack
• Connettori MIDI IN ed USB MIDI
• Kit di montaggio con eleganti pannelli laterali in legno
• Step Sequencer SQ-1 incluso

Potenziamento del sistema di sintesi

MS-20M Kit è stato progettato partendo dal sistema di sintesi di MS-20, su cui sono stati introdotti alcuni significativi miglioramenti, estensioni del progetto originale. In questo modo le possibilità di creazione sonora sono state ulteriormente potenziate, rendendo così questo modulo di sintesi più completo ed interessante.

Interruttore: SYNC ON/OFF permette il Sync fra gli oscillatori

OSCILLATOR SYNC, attivabile con un apposito tasto, sincronizza forzatamente la fase di VCO1 con quella del VCO2, producendo come risultato il suono analogico tipico di questo parametro, potente e con complesse sfumature timbriche.

Interruttore: FM ON/OFF permette la modulazione di frequenza

La forma d'onda del VCO1 può essere utilizzata per modulare in frequenza la forma d'onda del VCO2 (FM o Cross modulation - modulazione incrociata), creando effetti vibrato o suoni metallici dalla timbrica estrema.

Interruttore: FILTER TYPE seleziona i due tipi di filtri

L’MS20 originale ebbe in periodi diversi due distinte edizioni. La loro differenza consisteva solo nella circuitazione del filtro VCF. Il filtro della prima versione – REV1 - possedeva un carattere aggressivo con una distorsione ed un’auto-oscillazione caratteristica. Quello della versione successiva invece – REV 2- aveva un ridotta quantità di rumore ed una timbrica più morbida e rotonda. Su MS20 M Kit sono disponibili entrambi questi filtri, selezionabili tramite un tasto apposito.

PWM IN presa per la modulazione Pulse Width

La modulazione PWM, disponibile sul glorioso Korg MS-10, è ora ottenibile anche sull’MS-20 M Kit. Questa modula ciclicamente l'ampiezza dell'impulso (Pulse) dell'onda quadra del VCO1, ottenendo così uno dei suoni analogici più tipici e d’effetto.

EG2 NORMAL OUT amplia le possibilità sintesi sonora

Oltre all’uscita EG2 REV OUT, sul Patch Panel è ora disponibile anche una uscita EG2 OUT normale, che varia nell'intervallo 0V - + 5V.

Tasto TRIGGER SW per ascoltare il suono

Questo tasto consente di ascoltare il suono mentre si modificano i sui parametri anche senza nessuna tastiera collegata.

Collegamenti

MS-20M Kit è dotato di una completa serie di prese, per poterlo interfacciare con dispositivi esterni.

Supportate tutte le specifiche CV/GATE Hz/V and V/Oct, S-Trig and V-Trig

Lo standard CV utilizzato all’epoca dall’MS-20 originale, era quello Hz/V che garantiva una stabilità maggiore della frequenza, rispetto al più comunemente diffuso standard V/Oct.

Tuttavia, già a quel tempo il rinomato modulo Korg MS-50 disponeva di entrambi gli standard Hz/V e V/Oct. Questa stessa caratteristica è disponibile ora anche su MS-20M Kit.

Questo strumento riceve segnali di GATE esterni sulla presa TRIG IN, e sono disponibili entrambi gli standard S-TRIG (come sul modello originale), e V-TRIG. Questo aumenta la versatilità di interfacciamento di questo sintetizzatore, inoltre MS-20M Kit supporta ogni Sequencer o Controller che disponga di uscite CV/GATE.

Tre gruppi di JUNCTION jacks

Come sul glorioso MS-50 originale, anche su MS-20M Kit sono disponibili tre serie di prese Jack di derivazione. In questo modo ad esempio, i segnali in uscita dallo Step Sequencer SQ-1, o altro dispositivo simile, possono essere convertiti dal formato Jack mini al formato da ¼”, oppure essere smistati su più destinazioni con grande versatilità di collegamento.

Connettori MIDI IN ed USB

Su MS-20M Kit c'è una presa MIDI IN da cui ricevere messaggi MIDI di nota, ed un connettore USB-MIDI in grado di trasmettere e ricevere messaggi di nota. È possibile pilotare questo modulo con un taktile o altra tastiera MIDI, oppure eseguire sequenze registrate sulla vostra DAW.

Kit montabile dall’utente con eleganti pannelli laterali in legno

Il corpo del modulo è realizzato in metallo verniciato in nero, ed ospita un Patch Panel con Jack da ¼”. I pannelli laterali, molto sobri ed eleganti sono realizzati in legno. L’insieme di questi elementi, proietta per questo strumento un’immagine generale di solidità e professionalità. Il montaggio del Kit è estremamente semplice ed alla portata di tutti, non ci sono saldature da eseguire e non sono richieste conoscenze di elettronica, è sufficiente assemblare le varie parti seguendo le istruzioni ed unirle con le viti e i dadi in dotazione.

Step Sequencer SQ-1 incluso

Lo Step Sequencer 2 x 8 step SQ-1 è fornito in dotazione. Una volta assemblato il modulo, sarete in grado di immergervi immediatamente nel mondo della sintesi sonora e delle sequenze.

Contenuto della confezione di MS-20 M Kit

Pannello superiore, il pannello inferiore, pannello laterale sinistro, pannello laterale destro, foglio distanziatore, scheda del circuito JUNCTION (piccola), scheda del circuito JUNCTION (grande), jack posteriore bordo dell'unità di circuito, scheda circuito VR (piccola), scheda circuito VR (grande) , Scheda del pannello Jack Panel & scheda del circuito VR, tasto TRIG SW, dadi A (x92), Rondelle A (x46), dadi B (x7), dadi C (x30), dadi zigrinati (x3), viti A (x4) , viti B (14), distanziale, boccole in gomma (x14), piedini in gomma (x4), manopole (grandi) (x7), manopole (piccole) (x29), gancio del cavo, chiave a stella (in dotazione), Mini-chiave (in dotazione).
