Il Radial HDI è un preamplificatore e direct box di alta qualità per lo studio di registrazione installabile a rack, che impiega trasformatori Jensen premium, dotato di un compressore ottico e di un controllo “Color” per la saturazione.

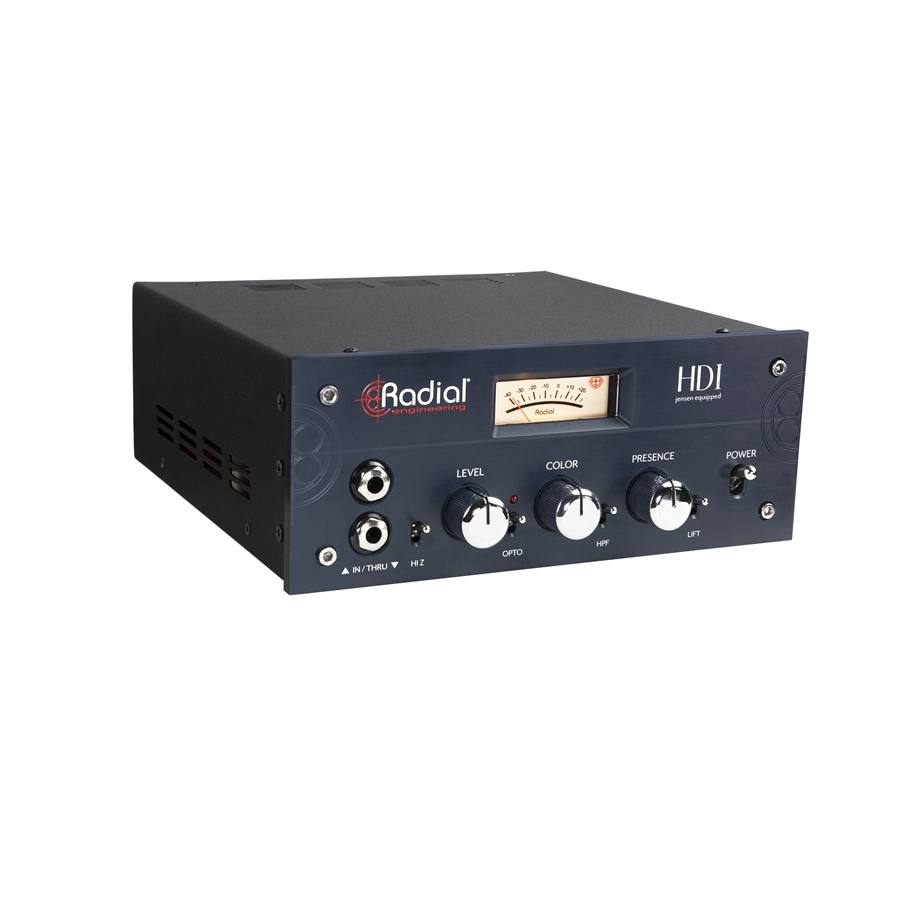

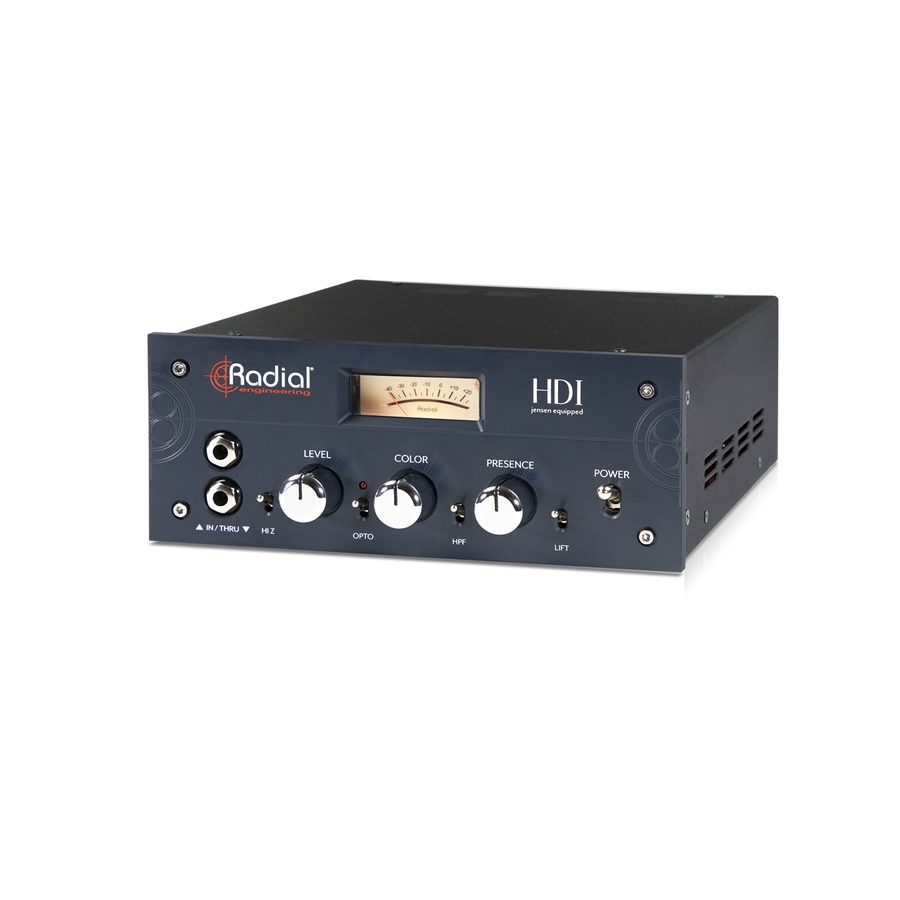

Con il suo pannello frontale color canna di fucile, gli ampi potenziometri cromati e un VU meter centrale in bella vista il Radial HDI si conferma anche esteticamente come strumento professionale per lo studio di registrazione. In dotazione con lo strumento troverai l’hardware di montaggio per l'installazione in rack standard da 19". Due HDI possono essere installati fianco a fianco occupando uno spazio di 2 unità rack.

Il controllo Level pilota gli ingressi dell'HDI con un feedback visivo istantaneo sul VU meter, mentre la manopola Color fornisce saturazione in modo da poter aggiungere la giusta quantità di carattere e grinta al tuo strumento. Un compressore Opto può essere attivato per controllare i picchi del segnale in ingresso e un filtro passa-alto elimina eventuali frequenze basse eccessive aggiunte dal controllo del colore. Infine un controllo Presence accentua gli alti e medio alti.

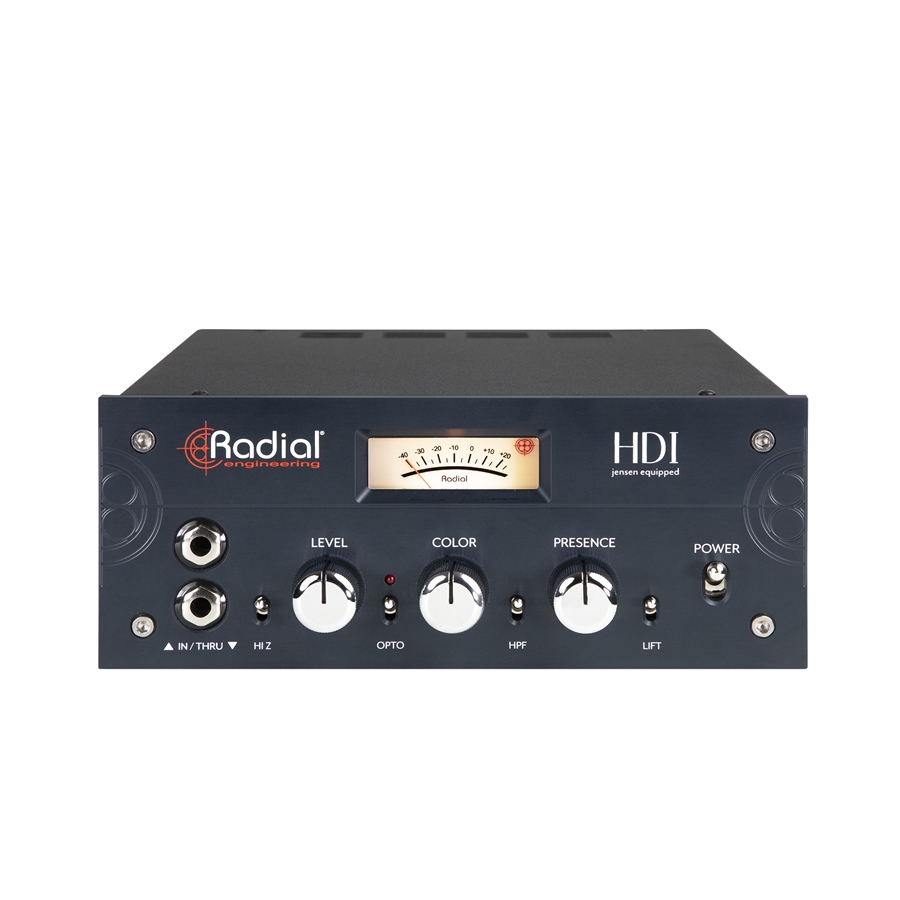

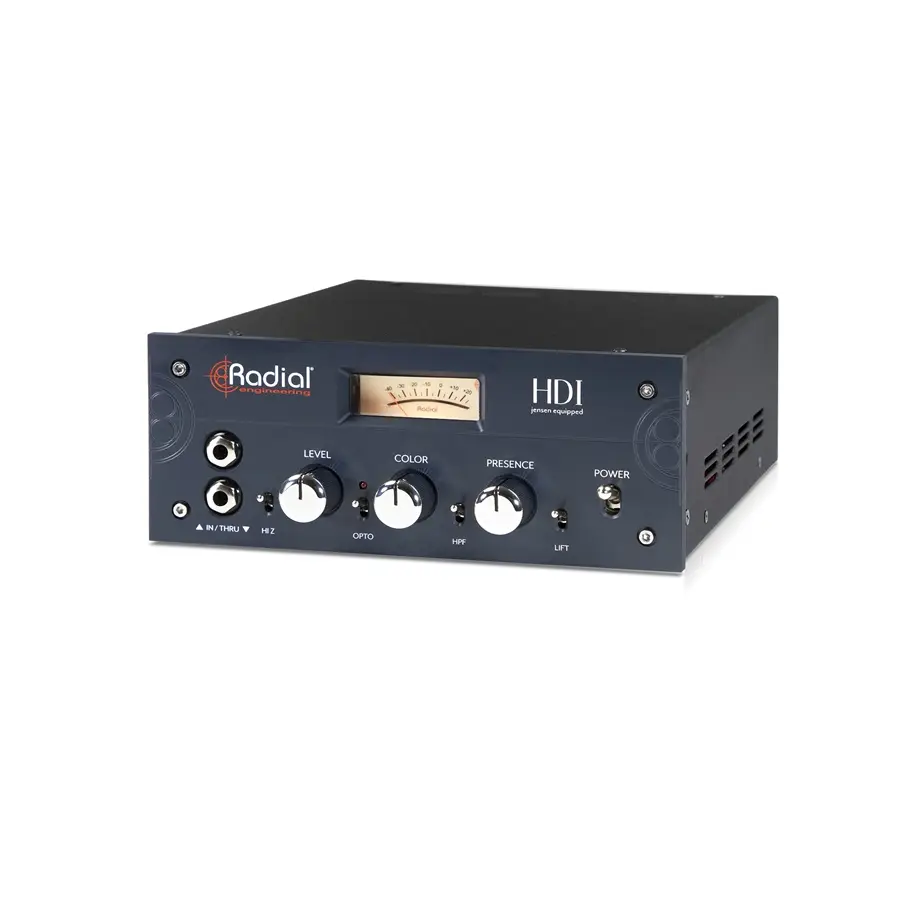

La plancia del Radial HDI

• IN: ingresso jack da ¼”. Quando è in uso, disattiva l’ingresso strumento situato nel pannello posteriore
• THRU: uscita jack da ¼” non bufferizzata
• HI-Z: regola l’impedenza di ingresso sugli ingressi jack, in modo simile ad un amplificatore vintage con ingressi HI e LO. Impostandolo su LO l’impedenza sarà 20K Ohm, mentre su High sarà di 2 Mega Ohm.
• LEVEL: controllo del livello in ingresso
• OPTO: l’interruttore a 3 posizioni controlla il compressore ottico fornendo un controllo dinamico fluido e naturale quando la manopola COLOR è impostata da ore 7 a 12. Il led Opto si illuminerà quando verrà applicata la riduzione del guadagno.
• COLOR: potrai scegliere se utilizzare un segnale pulito ruotando la manopola in senso anti orario (da ore 7 a ore 12) oppure aggiungere saturazione girando la manopola in senso orario (da ore 12 a 17).
• HPF: l’interruttore a 3 posizioni elimina le basse frequenze per compensare quanto introdotto mediante il controllo COLOR su questo range.
• PRESENCE: Aggiunge enfasi alle frequenze alte e medio alte.
• LIFT: scollega la massa audio da quella del telaio per eliminare ronzii e loop di massa.
• POWER: interruttore di accensione/spegnimento.
• VU meter: analizzatore di picco del segnale in uscita estremamente reattivo.

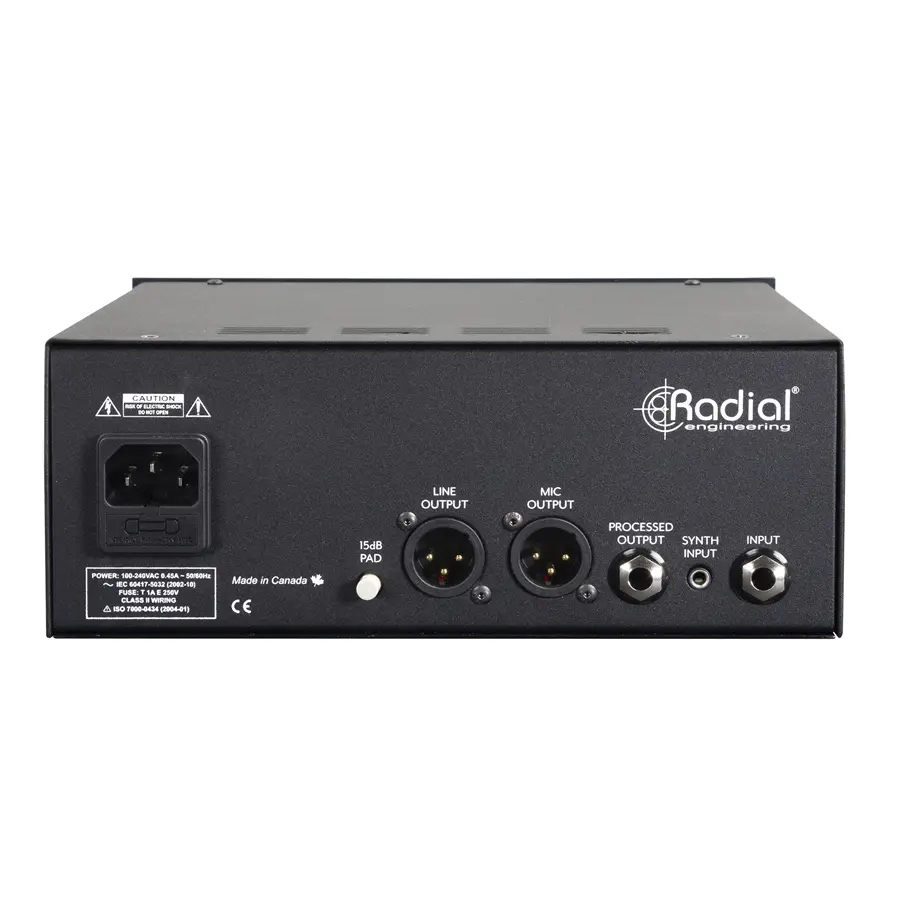

Pannello Posteriore del Radial HDI

• Ingresso di alimentazione
• -15 dB PAD: riduce il livello di uscita di 15 dB
• LINE OUTPUT: uscita dotata di trasformatore Jensen isolata progettata per connettersi agli ingressi Line di una console o un’interfaccia audio.
• MIC OUTPUT: uscita XLR con trasformatore Jensen premium per il collegamento agli ingressi microfonici di una console o un’interfaccia audio.
• PROCESSED OUTPUT: uscita jack sbilanciata da ¼”. Progettata per inviare il segnale processato ad un amplificatore.

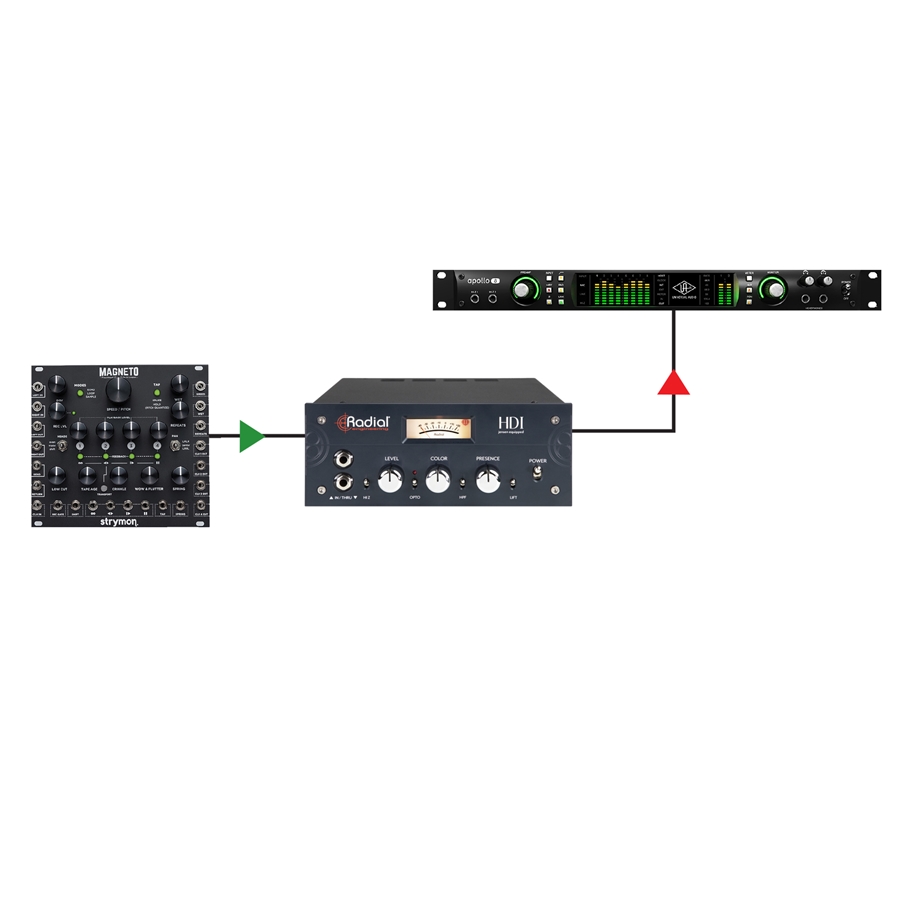

• SYNTH INPUT: ingresso mini jack mono da 3,5 mm per sintetizzatori. Il collegamento a questo ingresso esclude gli altri 2 ingressi jack da ¼”.
• INPUT: ingresso jack da ¼” per strumenti alternativo all’ingresso sul pannello frontale.

Caratteristiche del Radial HDI

• Preamp/DI mono ad alta qualità
• Trasformatori Jensen
• Compressore ottico
• Risposta in frequenza: Uscita di linea: 1Hz ~ 100kHz +0.25/-3dB, 20Hz ~ 20kHz +/-0.1dB -Uscita microfono: 10Hz ~ 80kHz +0.25dB/-3dB
• Gamma dinamica: 112dB (20-20k, non pesato, riferito a +25dBu)
• Guadagno: Guadagno minimo (Livello CCW): -3dB Guadagno massimo (Livello CW): +31dB
• Distorsione Armonica Totale: 0,3% a 20Hz, 0,22% a 100Hz, 0,01% a 1kHz (+4dBu In)
• Segnale a rumore: 91dB (20-20k, non pesato, riferito a +4dBu)
• Ingresso jack 1/4" TS +5dBu, 3 V CA RMS, 8,4 V picco-picco 3,5 mm: +25 dBu, 7 V CA RMS, 20 V picco-picco (livello @ 12:00)
• Uscita XLR livello di linea +25dBu (1% THD a 1kHz) XLR livello microfono: +3.7dBu (1% THD a 1kHz) Uscita elaborata 1/4": +8dBu (guadagno unitario approssimativo con livello @ 12:00)
• Input pad, Ground lift, HPF
• Connettori di ingresso: jack da 1/4" TS (anteriore e posteriore), sintetizzatore da 3,5 mm
• Connettori di uscita: XLR Line/Mic, 1/4" TS elaborato, 1/4" TS Thru
• Compressore ottico: rapporto 6:1, riduzione del guadagno max 8dB HPF: rolloff 40Hz / 100Hz @ -6dB/ottava
• Costruzione: Telaio in acciaio, pannello frontale in alluminio da 1/2”
• Dimensioni e peso: 209,55x209,55x88,9mm; 2,4KG
• Alimentazione: 100-200 V CA 0,45 A ~ 50/60 Hz

Risposte alle domande più frequenti su Radial HDI

Il VU meter sull'HDI misura ingresso uscita?

Il meter misura il livello in uscita su LINE OUTPUT XLR, dopo il pad di uscita -15dB.

Il meter HDI mostra un alto livello di uscita, perché sulla mia interfaccia di registrazione ho un livello basso?

Verifica che l'interruttore del pad -15dB sia in posizione OUT, questo interruttore influenza direttamente il livello del segnale LINE OUTPUT.

Ho attivato l'interruttore OPTO, ma il LED non è ancora acceso, come mai?

Il LED sopra l'interruttore OPTO si accende solo quando la riduzione del guadagno viene applicata al segnale, quindi, anche se l'interruttore è acceso e ricevi segnale dall'HDI, potresti essere ancora al di sotto della soglia del compressore. Di conseguenza non verrà applicata alcuna riduzione di guadagno. Puoi provare ad alzare il livello del tuo strumento o il controllo LEVEL dell'HDI per aumentare il segnale in ingresso al fine di superare la soglia di attivazione del compressore.

Cosa fa l'interruttore HI-Z? ne ho bisogno per il mio strumento?

L'interruttore HI-Z sull'HDI cambia l'impedenza degli ingressi jack da 1/4", da 200 Ohm a 2 Mega Ohm. Su alcuni strumenti, a seconda della loro impedenza, variando questa impostazione sarà possibile percepirne la differenza: sperimenta entrambe le opzioni e usa l’orecchio per determinare quale posizione suona meglio per il tuo strumento.

Quali frequenze taglia il filtro passa-alto?

L'HPF taglia 40Hz con l'interruttore in posizione centrale e 100Hz quando lo portiamo all’estremo più alto. Entrambi hanno una pendenza di -6dB/ottava. Portando questo interruttore tutto verso il basso disattiveremo il filtro passa alto.

Perché il filtro passa-alto non ha effetto quando il controllo COLOR non è attivo?

L'HPF è stato progettato per aiutare a compensare l'accumulo di basse frequenze che è comune quando si applicano determinati tipi di distorsione a un segnale. Per questo motivo, il filtro interviene solo sul segnale elaborato attraverso la distorsione del controllo COLOR.

Il connettore INPUT jack da 1/4″ e il connettore THRU possono essere utilizzati in modo intercambiabile?

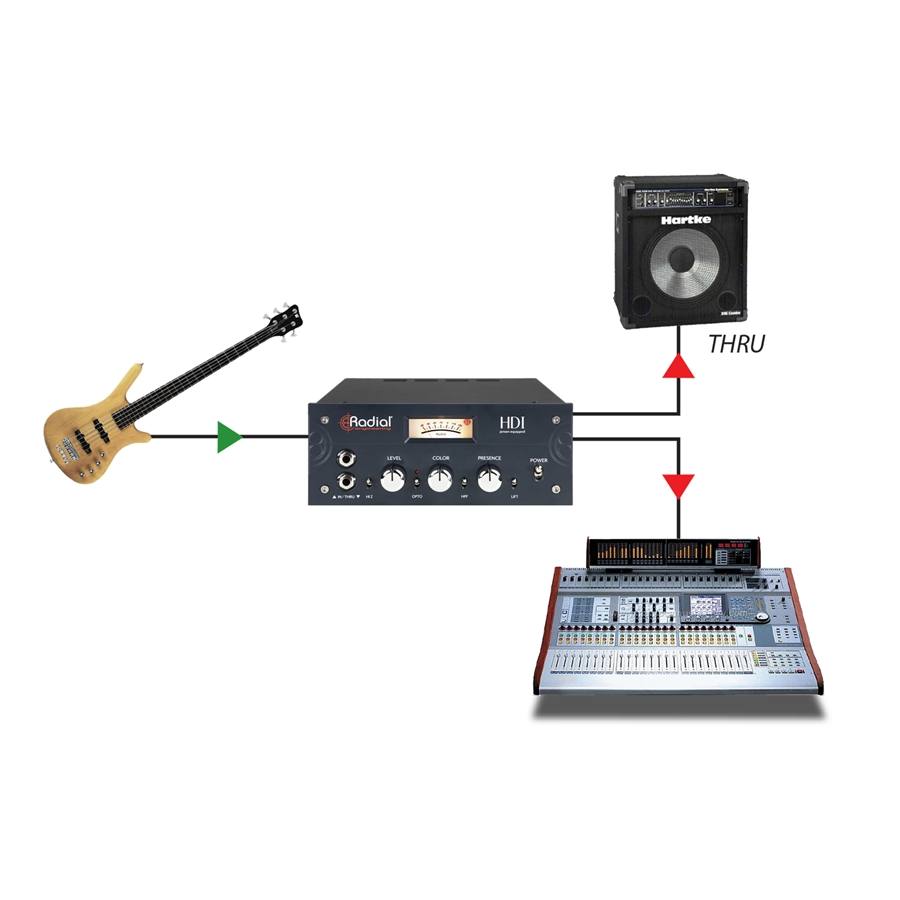

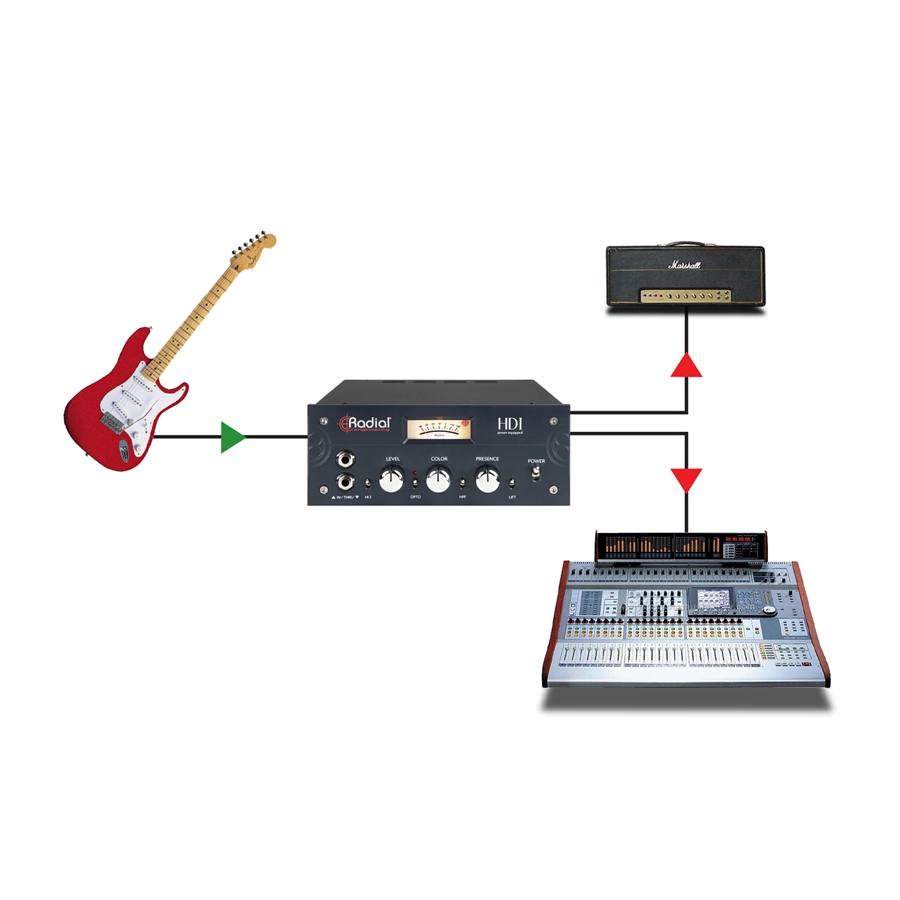

No, assicurati sempre di utilizzare il jack superiore da 1/4″ come ingresso strumento e il jack inferiore come uscita Thru parallela all’ingresso per alimentare il tuo amplificatore.

L'HDI può essere montato su rack?

Sì, l'HDI viene fornito con gli adattatori per rack inclusi, che ti consentono di montarlo in uno spazio da 2 unità rack standard da 19 pollici. Due HDI possono essere montati fianco a fianco nello stesso spazio rack.

Posso usare entrambi gli ingressi da 1/4″ contemporaneamente?

No, l'ingresso dello strumento del pannello frontale utilizza un jack di commutazione che sovrascrive l'ingresso del pannello posteriore, consentendo di collegare uno strumento al volo senza dover ricollegare i cavi quando l'HDI è montato su rack.

Il PAD da -15dB agisce sull’ingresso o sull’uscita?

Il -15dB PAD influenza solo l'USCITA DI LINEA dell'HDI. Ciò è dovuto al fatto che l'HDI è in grado di fornire uscite molto elevate che a volte possono distorcere gli stadi di ingresso di alcune interfacce audio. Il PAD consente di ridurre i livelli di uscita senza alterare il tono del tuo strumento.

Posso usare l'USCITA MIC e l'USCITA LINEA contemporaneamente?

Sì, entrambe le uscite saranno sempre attive.

Posso collegare l'USCITA PROCESSATA da 1/4″ a un simulatore di amplificatore?

Sì.

Posso collegare le uscite di uno smartphone o tablet all'HDI utilizzando il SYNTH INPUT?

Sì, ma tieni presente che il jack da 3,5 mm è un ingresso mono progettato per sintetizzatori modulari. Il collegamento di un tablet a questo ingresso comporterebbe la perdita di un lato del segnale stereo e potresti trovare i livelli di ingresso troppo bassi per essere utilizzabili. Per risultati migliori puoi utilizzare un adattatore per collegare dispositivi con uscita line agli ingressi jack da ¼”.

Posso usare l'HDI su voci o altre tracce audio pre-registrate?

Sì, l'HDI suona in modo fantastico praticamente su qualsiasi sorgente audio. Utilizza un Reamp box dedicato come il Reamp JCR o l'X-Amp per interfacciare le uscite a livello di linea della tua apparecchiatura di riproduzione con l'ingresso dell'HDI.
